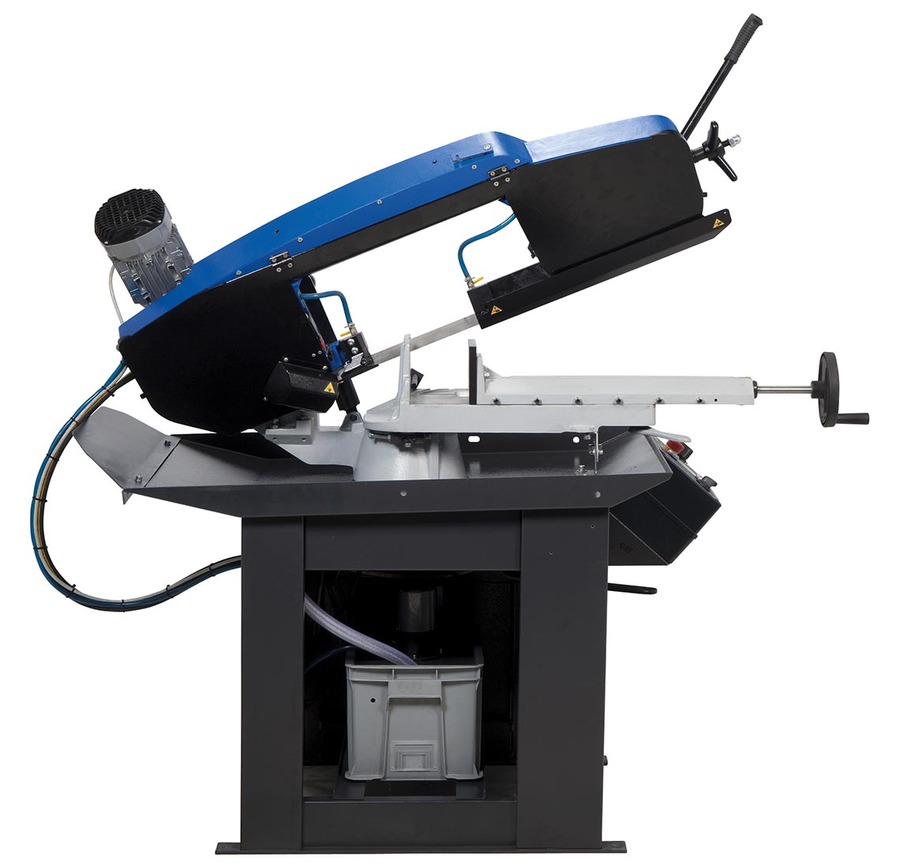

Pilous ARG 235 – compacte, nauwkeurige metaalbandzaag voor werkplaats en serie
De ARG 235 is een robuuste, universele lintzaag voor allround metaalbewerking.
Het trillingsdempende gietijzeren frame, de moderne zaagarm en de driezijdige hardmetalen geleiding
zorgen voor rechte, herhaalbare sneden en een lange standtijd van het zaaglint.
Belangrijkste voordelen
- Compact & krachtig: ideaal voor de werkplaats, onderhoud en klein-tot-middelgrote series.
- Dubbelzijdig verstek: traploos 60° naar rechts en 45° naar links met vaste aanslagen (45°, 60°, 90°).
- Precisie & stabiliteit: gietijzeren machineframe en grote loopwielen voor trillingsarme sneden.
- Gebruiksgemak: ergonomische bediening, snelspanklem en meedraaiende draaitafel (voorkomt insnijden in bankschroef).
- Koeling & veiligheid: complete koelinrichting met krachtige pomp; automatische stop bij lintbreuk/spanningsfout.
Toepassing
Ontworpen voor allround metaalbewerking (profiel, buis en massief). Met industriële linten
(typisch 20–27 × 0,9 mm, afhankelijk van uitvoering) zaag je ook RVS en
gereedschapsstaal met de juiste vertanding en snijparameters.
Edumach levert de juiste zaaglinten uit voorraad en adviseert over vertanding en snijdata.
Mail info@edumach.nl of neem contact op.
Technische specificaties ARG 235 (indicatief per uitvoering)
| Parameter | Waarde |
|---|---|
| Zaagcapaciteit rond (90°) | ≈ Ø 235 mm |
| Zaagcapaciteit vierkant (90°) | ≈ 230 mm |
| Zaagcapaciteit rechthoek (90°) | ≈ 260 × 180 mm |
| Indicatieve verstekcapaciteit | tot ~Ø 155 mm @ +60° (rechts); ~Ø 160–180 mm @ ±45° |
| Zaagbladsnelheden | 2-standen (bijv. 35 / 70 m/min) of traploos met frequentieregelaar (15–90 m/min), afhankelijk van model |
| Zaagblad | typisch ~ 2600–2900 × 20–27 × 0,9 mm (per uitvoering) |
| Hoofdmotor | 3-fasen, 400 V (vermogen per uitvoering) |
| Koelpomp | industrieel, doorstroming per geleider instelbaar |
| Werkhoogte bankschroef | ≈ 900–910 mm |
| Machinegewicht | ≈ 250–350 kg (afhankelijk van uitvoering & opties) |
*Exacte waarden kunnen per uitvoering (bijv. PLUS / H / H.F.) verschillen. Pas de tabel aan de door jullie gevoerde variant aan.
Standaard & opties
- Snelspanklem, meedraaiende draaitafel, vaste aanslagen 45°/60°/90°.
- Driezijdige hardmetalen lintgeleiding en grote loopwielen voor nauwkeurigheid en langere lintstandtijd.
- Optioneel: frequentieregelaar (15–90 m/min), aangedreven lintreinigingsborstel, laserlijn, olienevelsmering, bundelzaag-drukinrichting, werkverlichting.
Offerte of demonstratie aanvragen
Wil je zeker weten dat de ARG 235 past bij jouw toepassing?
Vraag een offerte of demo aan.
We adviseren graag over lintkeuze, parameters en opbrengst per snede.
| 90° | +45° | +60° | |
 | 235 | 185 | 115 |
 | 230 | 160 | 80 |
 | 280 x 180 | 185 x 100 | 115 x 80 |
| Hoofdmotor | 400 V, 50 Hz, 0,9/1,4 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Zaagbladsnelheid | 35/70 m/min. |
| Werkhoogte van de bankschroef | 900 mm |
| Koelvloeistoftank | ca. 15 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 285 kg |
Werkstukstop – Standaarduitrusting
Eenvoudige aanslag voor het instellen van de gewenste lengte van het te snijden materiaal.
Frequentieomvormer
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Werkstukaanslag 500 mm
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.
Reinigingsborstel
Stalen reinigingsborstel voor het verwijderen van spanen uit het zaaglint achter de snede.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Extra tafelrol PV235
Voor een gemakkelijkere aanvoer van materiaal naar de snede bij afwezigheid van een rollenbaan. Kan zowel vóór als ná de snede worden gebruikt.
Automatische start van de afdaling van de arm
Bij standaardmachines moet de regelklep voor het neerlaten van de arm na het optillen van de arm worden gesloten en bij de volgende neerlating van de arm moet de daalsnelheid opnieuw worden ingesteld. In deze uitvoering is de regelklep bovendien voorzien van een elektrohydraulisch ventiel, dat na het optillen van de arm in de ingestelde positie blijft. Na het starten van het zaagblad wordt deze automatisch vrijgegeven en daalt de arm met de ingestelde snelheid in de snede. Hierdoor vervalt de ingestelde daalsnelheid voor elke snede. Dit voorkomt bedieningsfouten aanzienlijk, beschermt de zaagbladen en verhoogt tevens de productiviteit van de machine. Een ideale hulp bij het zagen van grotere series materiaal.
