Pilous ARG 260 CF-NC Automaat

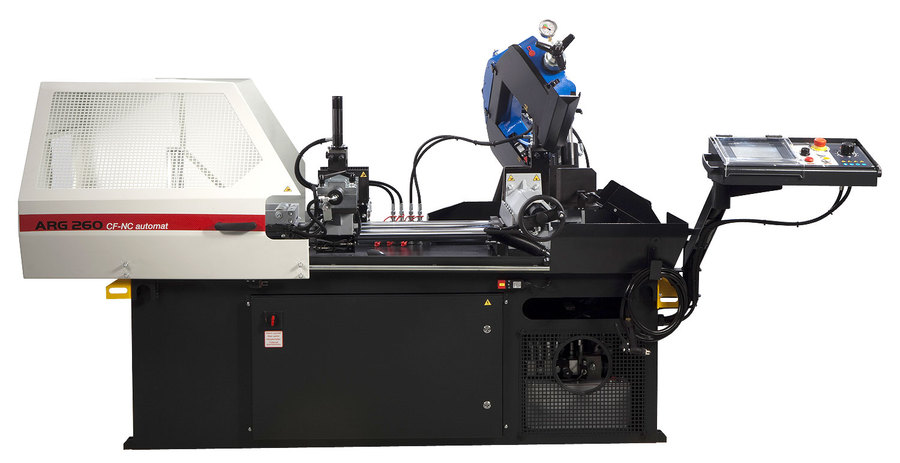

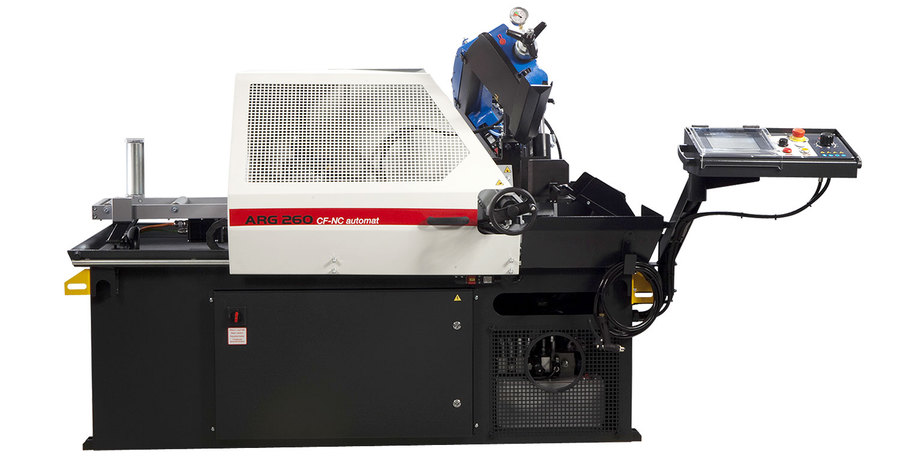

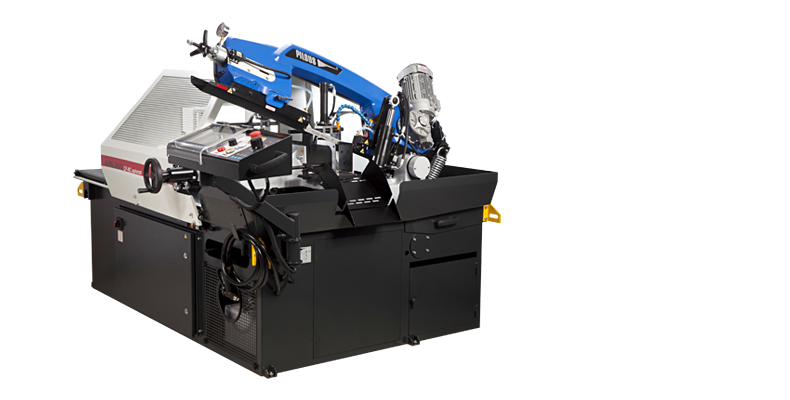

De ARG 260 CF-NC is een compacte volautomatische CNC-lintzaag voor seriematig zagen. De holle, gesloten
gietijzeren zaagarm op lineaire geleidingen en de servogestuurde aanvoer leveren stijfheid, nauwkeurigheid en

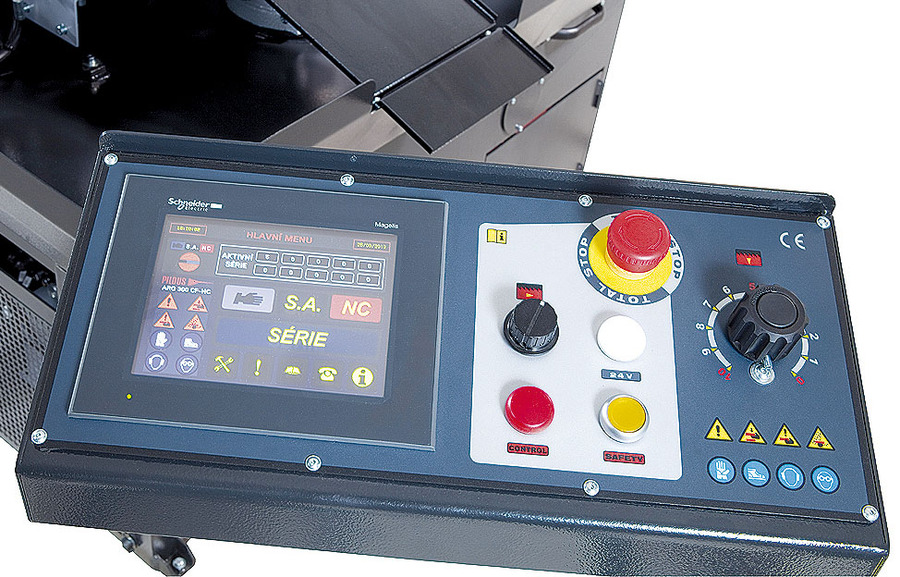

herhaalbaarheid. Verstek 90° tot +45°, 7,5″ touchscreen en tot 60 programma’s voor snelle omstelling.
Belangrijkste voordelen
Precisie & stabiliteit
- Massieve gietijzeren arm (holle secties) + lineaire geleidingen → stijf, trillingsarm, nauwkeurig.
- Grote loopwielen en driezijdige hardmetalen geleiding voor een haakse zaagsnede en lange bandstandtijd.
- Zaagband 27 × 0,9 mm, geschikt voor o.a. RVS en gereedschapsstaal.
Productiviteit & bediening
- Servo-aanvoer met kogelomloopspindel: 27 / 42 / 50 mm/s, max. enkele slag 500 mm.
- Bandsnelheid 15–90 m/min via frequentieomvormer (materiaalafhankelijk).
- Automatisch, semi-automatisch of handmatig; functies ook afzonderlijk te bedienen.
Klemmen, koeling & spanenafvoer

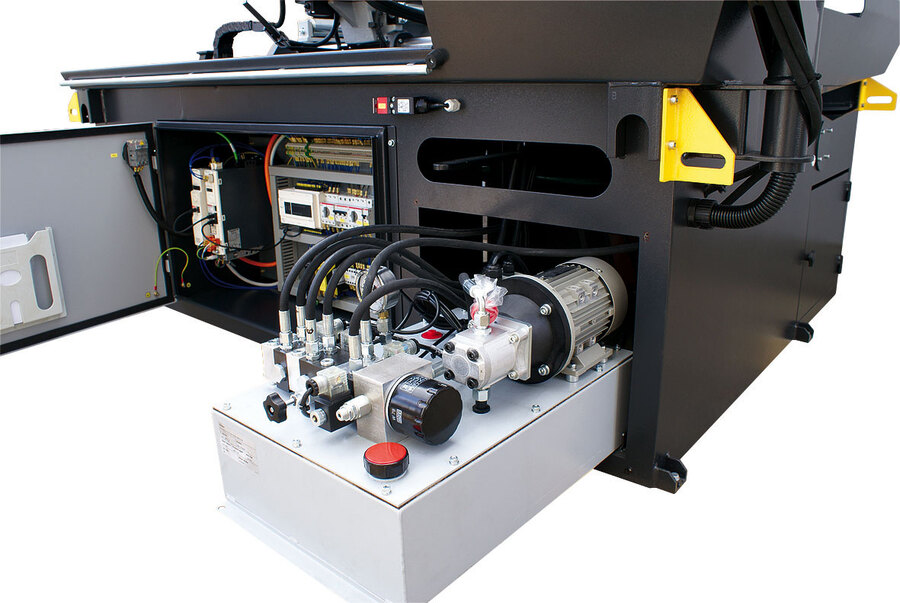

- Hydraulische klemmen met drukregeling (vaste + beweegbare) voor betrouwbare fixatie.Compleet koelsysteem met krachtige pomp met separate koelregeling voor beide geleiders
- Grote uitneembare spanenbak; optie schroefchiptransporteur en chipcontainer voor seriewerk.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 260 mm | 245 mm | 245 × 250 mm |
| +45° | 180 mm | 170 mm | 180 × 120 mm |
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Materiaaltoevoer | Servo 27 / 42 / 50 mm/s; max. slag 500 mm |
| Materiaalvoeding (rollenbaan) | 1,6 / 2,5 / 3 m/min |
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 27 × 0,9 mm |
| Werkhoogte zaagvlak (hoogte rollenbaan) | ca. 830 mm |
| Motoren | Hoofd 2,2 kW • pomp 0,05 kW • hydrauliek 0,55 kW • servo feed 1,3/2,0 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 26 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 35 l |
| Machinegewicht | ca. 912 kg |

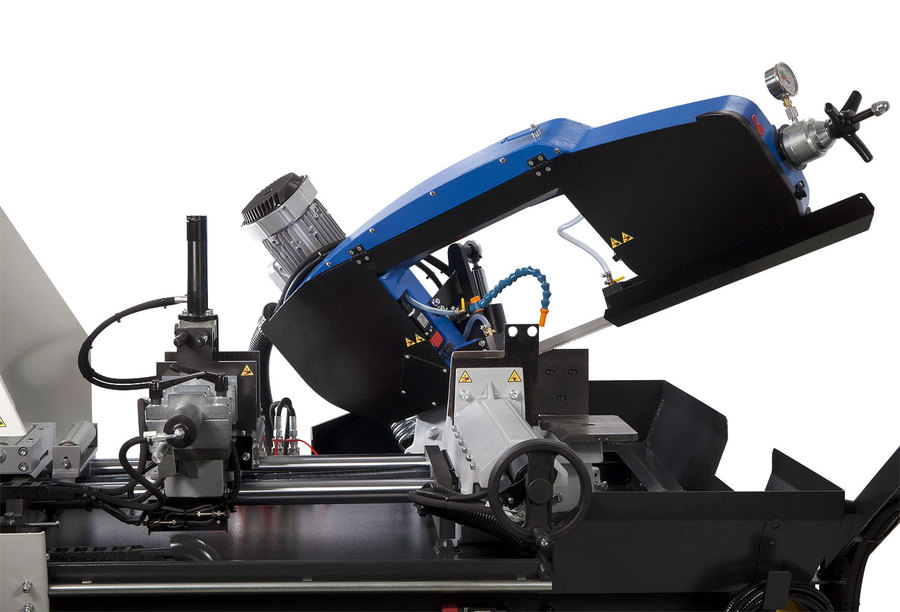

| Verstekbereik | 90° tot +45° (handmatig, traploos) |
Specificaties/leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), spoelspuitpistool, drukregeling zaaginvoer, grote spanenbak.
- Opties: HVP bundelklem, KL materiaalgoot, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel KDM, schroefchiptransporteur (SD), chipcontainer (SDB), spaanderscheider/magnetische scheider, bandspanningsindicator (CD), werkplaatsverlichting.
Conclusie
De ARG 260 CF-NC koppelt een stijve gietijzeren arm aan servo-aanvoer en slimme hydrauliek. Resultaat: korte cycli,
consistente nauwkeurigheid en lage stilstand—perfect voor seriewerk in staal en non-ferro.
| 90° | +45° | |
 | 260 | 180 |
 | 245 | 170 |
 | 245 x 250 | 180 x 120 |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Servomotor van de feed | 400 V, 50 Hz, 1,3/2 kW |
| Voedingssnelheid van het materiaal | 1,6 / 2,5 / 3 m/min. |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van het zaagvlak (hoogte rollenbaan) | 830 mm |
| Hydraulisch systeemolie | ca. 26 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP |
| Koelvloeistoftank | ca. 35 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 912 kg |
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Spoelspuitpistool – Standaarduitrusting
Voor het reinigen van de werkruimte van de machine.
Hydraulisch drukapparaat NC
Wordt gebruikt om bundels te snijden materiaal vast te klemmen. De klem zorgt voor een betrouwbare klemming met hydraulisch bediende verticale druk, die binnen de cyclus van de machine werkt. Hij wordt op de vaste bankschroef en de invoerbankschroef gemonteerd.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Schroefchiptransporteur SD
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series van volledige materialen die grote hoeveelheden spanen produceren.
Zaagbandspanningsindicator CD

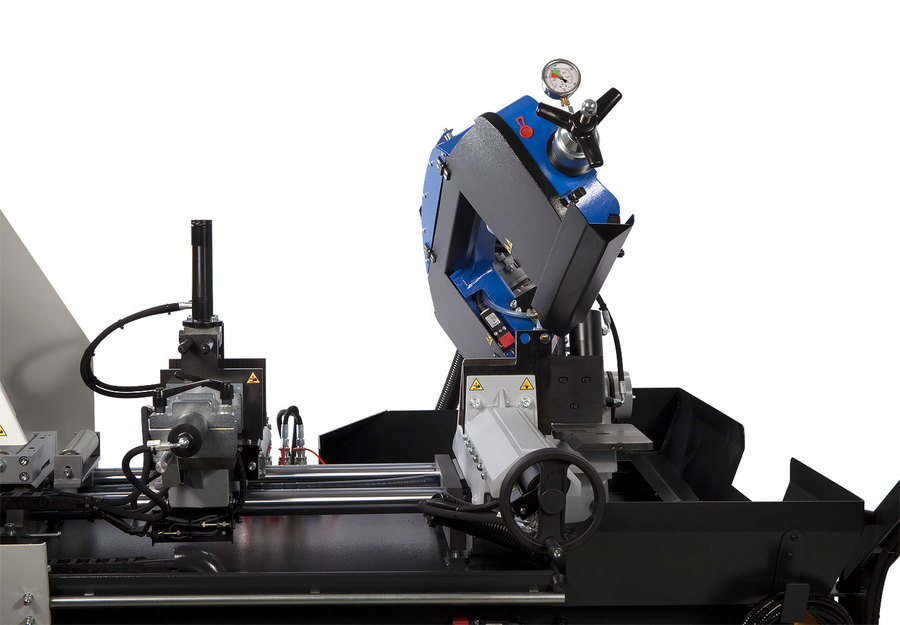

Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare houtsnipperbak.
Spaanderscheider
De spaanderscheider is een gegalvaniseerde, fijn geperforeerde opvangbak voor het efficiënt opvangen van zaagsel dat door een zeef in de bodem is gegaan. Deze opvangbak is eenvoudig te verwijderen wanneer deze gevuld is en is gemakkelijk te reinigen buiten de machine.
Magnetische chipscheider
Voor bijzonder fijne spanen die door de zeven van de zaag zijn gegaan, wordt een zeer efficiënte magneetscheider gebruikt. Dit bespaart tijd bij het reinigen en demonteren van het koelpad en verlengt de levensduur van de koelemulsie. Deze scheider is eenvoudig te verwijderen en buiten de machine te reinigen door simpelweg de magneetstaven uit de behuizing te trekken.
