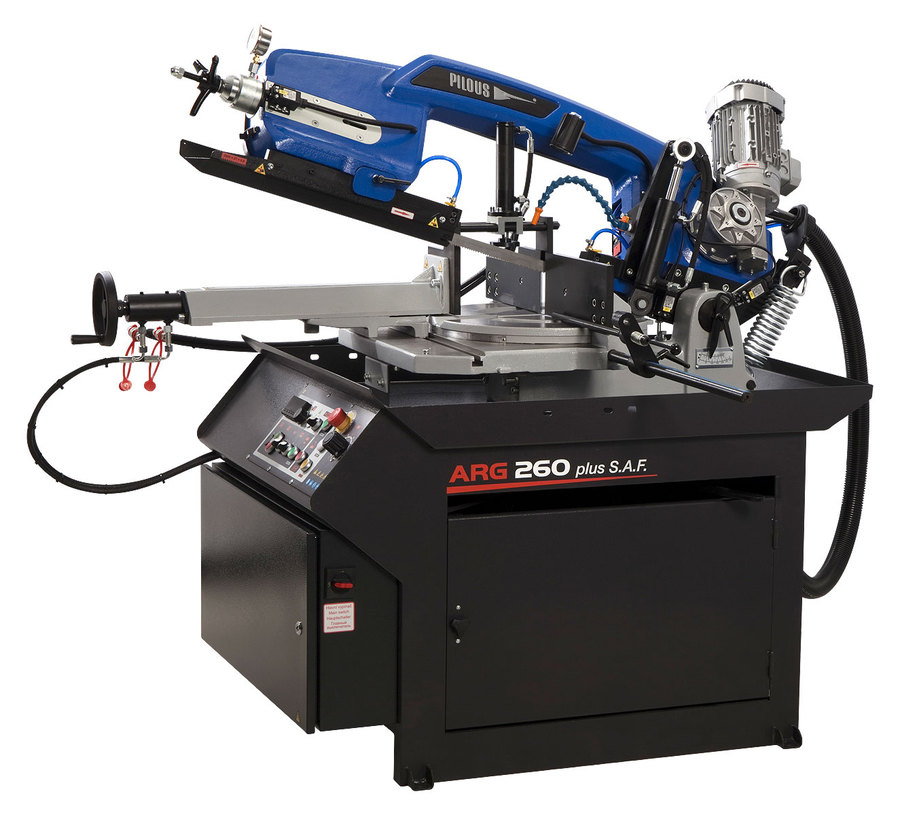

Pilous ARG 260 PLUS S.A.F.
De ARG 260 PLUS S.A.F. is een compacte hydraulisch semi-automatische lintzaag met
dubbelzijdig verstek (−45°/ +45°/ +60°). De vernieuwde, holle gietijzeren zaagarm met grotere loopwielen
reduceert de kans op scheef zagen en verhoogt nauwkeurigheid en standtijd. Eén-knops semi-automatische cyclus: klemmen →
zaagmachine/koeling aan → zagen → stop → arm omhoog → klem open.
Belangrijkste voordelen
Constructie & precisie
- Stijve gietijzeren arm (holle secties) met geïntegreerde bekabeling/koeling.
- Grote loopwielen en driezijdige hardmetalen geleiding voor nette snijkwaliteit en lange bandstandtijd.
- Zaagband 27 × 0,9 mm (bandlengte 2880 mm)—veel uitvoeringen voor o.a. RVS en gereedschapsstaal.
Bediening & cyclus
- Variabele bandsnelheid 15–90 m/min via frequentieomvormer.
- Verstek −45° / +45° / +60° met vaste aanslagen en duidelijke gradenaflezing.
- Volwaardig koelsysteem (aparte koelslang per zaaggeleider) + bandspanning-/breukbewaking.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 260 mm | 255 mm | 300 × 200 mm |
| −45° | 175 mm | 145 mm | 190 × 100 mm |
| +45° | 200 mm | 185 mm | 185 × 200 mm |
| +60° | 125 mm | 120 mm | 125 × 120 mm |
Vaste aanslagen op +60° (rechts) en −45° (links) maken snel en herhaalbaar verstekzagen mogelijk.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 2880 × 27 × 0,9 mm |
| Werkhoogte bankschroef | ca. 910 mm |
| Motoren | Hoofdmotor 2,2 kW • pomp 0,05 kW • hydraulische unit 0,55 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 25 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 15 l |
| Machinegewicht | ca. 580 kg |
Specificaties/leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), werkstukstop 500 mm, koelsysteem met pomp, bandbewaking.
- Opties: HVP bundelklem (verticale druk in cyclus), KL materiaalgoot, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel KDM, chiptransporteur/-container, magnetische chipscheider, bandspanningsindicator (CD), werkverlichting.
Conclusie
De ARG 260 PLUS S.A.F. combineert een stijve gietijzeren arm met dubbelzijdig verstek, variabele bandsnelheid
en een efficiënte semi-automatische cyclus. Resultaat: korte cycli, strakke toleranties en betrouwbare prestaties in
dagelijks seriewerk.
| 90° | -45° | +45° | +60° | |
 | 260 | 175 | 200 | 125 |
 | 255 | 145 | 185 | 120 |
 | 300 x 200 | 190 x 100 | 185 x 200 | 125 x 120 |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van het zaagvlak (hoogte rollenbaan) | 910 mm |
| Hydraulisch systeemolie | ca. 25 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 15 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 580 kg |
Werkstukstop – Standaarduitrusting
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Hydraulisch drukapparaat HVP
Wordt gebruikt voor het klemmen van te snijden materiaalbundels. Garandeert een betrouwbare klemming door hydraulisch geregelde verticale contactdruk die binnen de cyclus van de machine werkt.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Spoelspuitpistool OPL
Voor het reinigen van de werkruimte van de machine.
Elektronische instelling van de armhoogte
Bij een standaardmachine wordt de armhefhoogte handmatig ingesteld met een schaalverdeling op het scharnier van de machine. Deze versie is uitgerust met een sensor op het scharnier van de machine. Als u de gewenste armhefhoogte instelt vóór seriematig zagen in de handmatige modus, wordt de ingestelde armhefhoogte opgeslagen in het geheugen van de machine nadat de machine in de semi-automatische modus is gezet. Nadat het werkstuk is gezaagd, wordt de arm automatisch geheven tot de ingestelde armhefhoogte.
Roestvrijstalen container en spaanderscheider
De robuuste roestvrijstalen opvangbak is een optionele accessoire waarmee de machine kan worden uitgebreid met een spaanafscheider. De spaanafscheider is een gegalvaniseerde, fijn geperforeerde opvangbak voor het efficiënt opvangen van zaagsel dat door een zeef in de bodem is gegaan. Deze opvangbak is eenvoudig te verwijderen wanneer deze gevuld is en is eenvoudig te reinigen aan de buitenkant van de machine.
Roestvrijstalen container en magnetische chipseparator
De robuuste roestvrijstalen bak is een extra accessoire waarmee de machine kan worden uitgebreid met een magnetische spaanafscheider. Voor bijzonder fijne spaanders die door de zeven in de zaag zijn gegaan, wordt een zeer efficiënte magnetische afscheider gebruikt. Dit bespaart tijd bij het reinigen en demonteren van het koelpad en verlengt de levensduur van de koelemulsie. Deze is eenvoudig te verwijderen en eenvoudig buiten de machine te reinigen door simpelweg de magneetstaven uit de behuizing te trekken.
