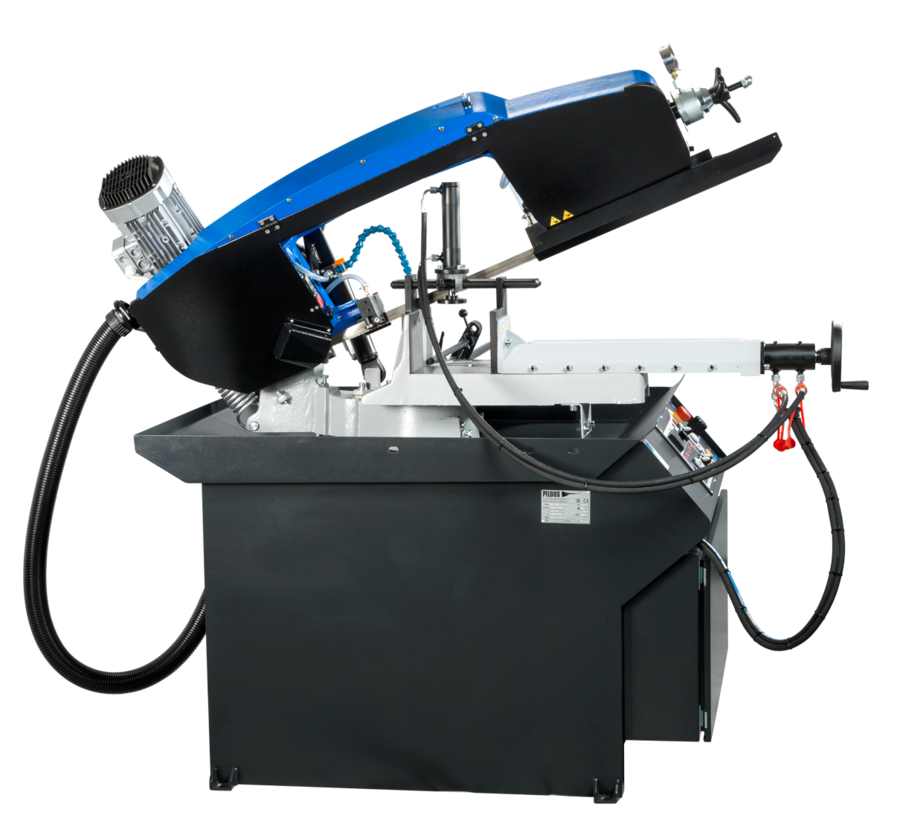

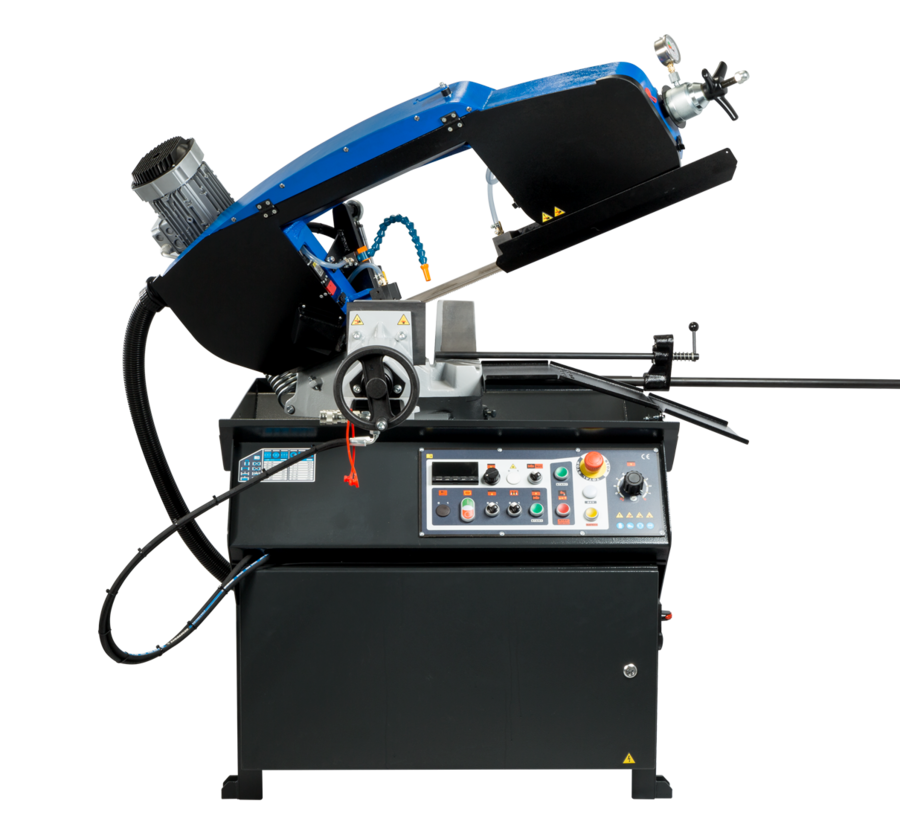

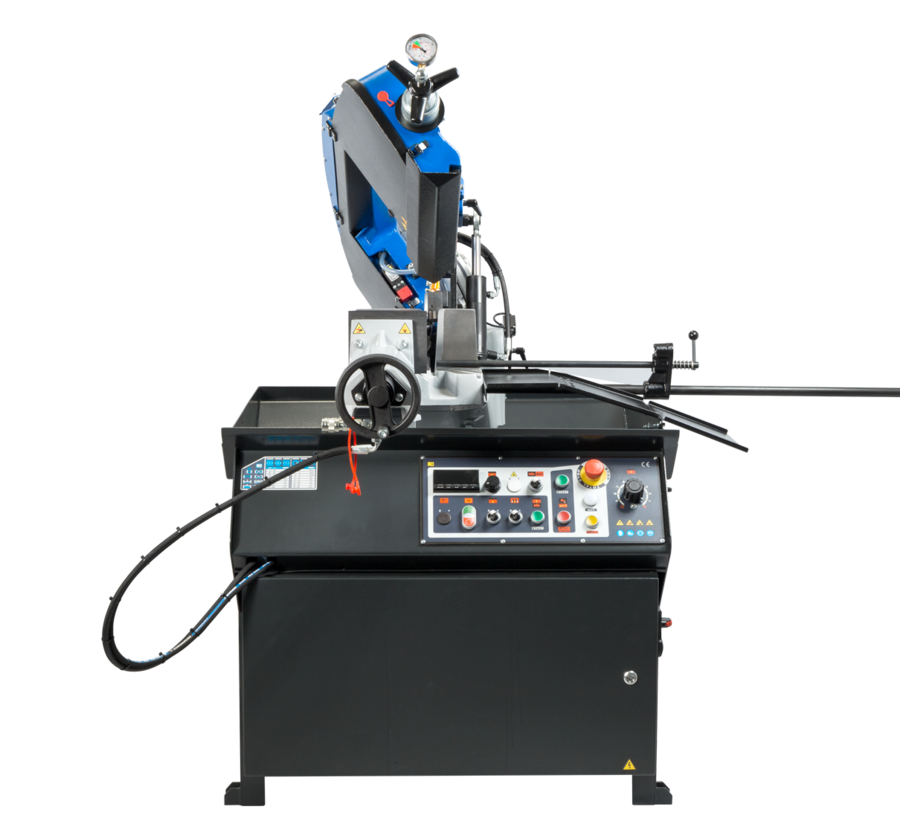

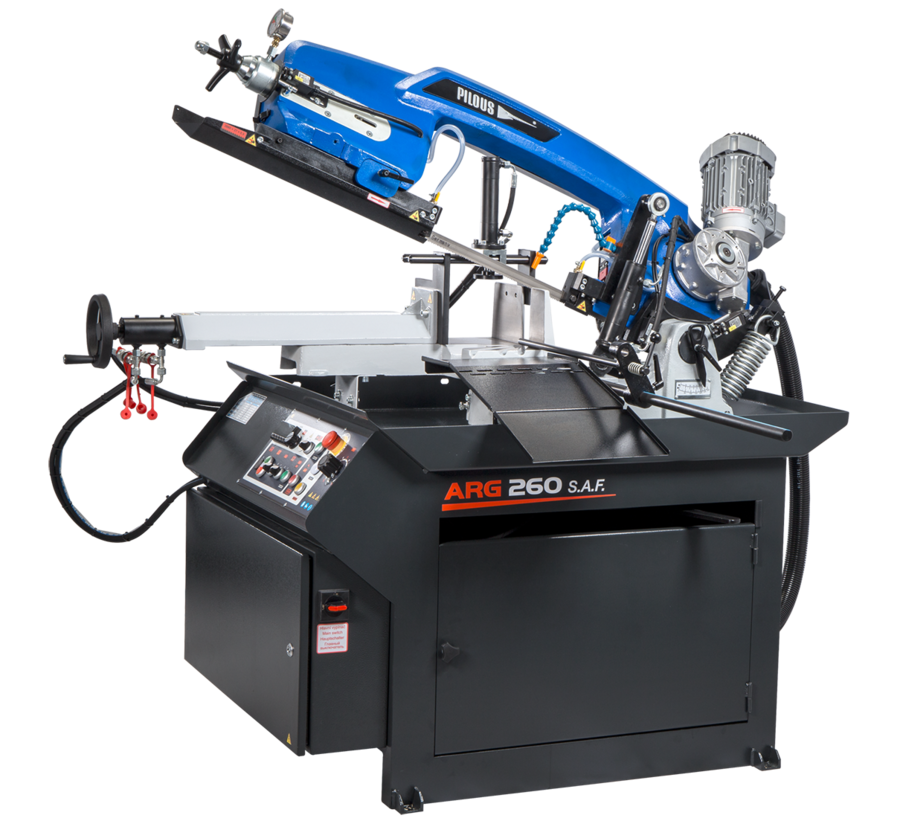

Pilous ARG 260 S.A.F.
De ARG 260 S.A.F. is een compacte hydraulisch semi-automatische lintzaag voor seriematig werk. De stijve
gietijzeren arm en hydraulische aandrijving zorgen voor stabiele sneden en een lange bandstandtijd. De
semi-automatische cyclus (klemmen → band/koeling start → zagen → stop → arm omhoog → ontklemmen) verhoogt de
productiviteit en bedieningsgemak. Verstek: basis 0–+60°; PLUS-uitvoering dubbelzijdig tot −45°/+45°/+60°.
Belangrijkste voordelen
Constructie & precisie
- Stijve gietijzeren arm met lineaire geleidingen voor minimale vibratie en strakke toleranties.
- Zaagband 27 × 0,9 mm (bandlengte ca. 2880 mm) voor uiteenlopende materialen (o.a. RVS/gereedschapsstaal).

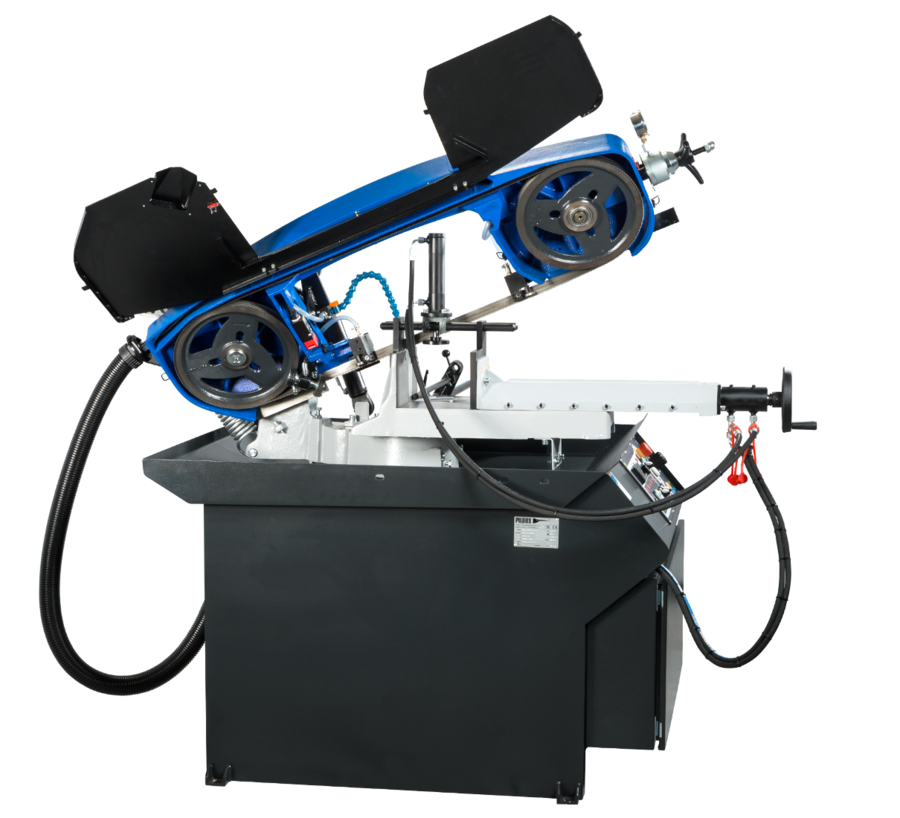

- Driezijdige hardmetalen geleiding en grote loopwielen voor nette snijkwaliteit en lange standtijd.
Bediening & cyclus
- Variabele bandsnelheid 15–90 m/min via frequentieomvormer.
- Eenknops semi-automatische cyclus met hydraulisch klemmen en automatische armlift.
- Handmatige modus beschikbaar; functies afzonderlijk te bedienen voor maatwerk en instelwerk.
Hydrauliek, koeling & spanenafvoer
- Hoogwaardige industriële hydraulische unit met instelbare klemdruk.
- Compleet koelsysteem met krachtige pomp; doorstroming per geleider regelbaar.
- Ruime spanenbak; opties voor chiptransporteur en chipcontainer bij seriewerk.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 260 mm | 255 mm | 300 × 200 mm |
| −45° (PLUS) | 175 mm | 145 mm | 190 × 100 mm |
| +45° (PLUS) | 200 mm | 185 mm | 185 × 200 mm |
| +60° | 125 mm | 120 mm | 125 × 120 mm |
PLUS-uitvoering biedt dubbelzijdig verstek (−45°/+45°/+60°). Basis-uitvoering: 0° tot +60°.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 2880 × 27 × 0,9 mm |
| Werkhoogte zaagvlak (hoogte rolllenbaan) | ca. 910 mm |
| Motoren | Hoofd 2,2 kW • pomp 0,05 kW • hydrauliek 0,55 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 25 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 15 l |
| Machinegewicht | ca. 580 kg |
Specificaties/leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), hydraulische klem, werkstuk-aanslag (500 mm schaal), LED-verlichting, spanenbak.
- Opties: HVP bundelklem (verticale druk in cyclus), KL materiaalgoot, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel, chiptransporteur (SD), chipcontainer (SDB), magnetische chipscheider, extra rollen/geleiders.
Conclusie
De ARG 260 S.A.F. is een betrouwbare, compacte semi-automaat die dankzij de stijve gietijzeren arm, variabele
bandsnelheid en hydraulische cyclus uitblinkt in productiviteit en snijkwaliteit—ideaal voor dagelijkse seriewerkzaamheden.
| 90° | +45° | +60° | |
 | 260 | 200 | 125 |
 | 255 | 185 | 120 |
 | 300 x 200 | 185 x 200 | 125 x 120 |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van het oplegvlak (hoogte rollenbaan) | 910 mm |
| Hydraulisch systeemolie | ca 25 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP) |
| Koelvloeistoftank | ca. 15 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 480 kg |
Werkstukstop – Standaarduitrusting
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Hydraulische bundelklem HVP
Wordt gebruikt voor het klemmen van te snijden materiaalbundels. Garandeert een betrouwbare klemming door hydraulisch geregelde verticale contactdruk die binnen de cyclus van de machine werkt.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Spoelspuitpistool OPL
Voor het reinigen van de werkruimte van de machine.
Elektronische instelling van de armhoogte
Bij een standaardmachine wordt de armhefhoogte handmatig ingesteld met een schaalverdeling op het scharnier van de machine. Deze versie is uitgerust met een sensor op het scharnier van de machine. Als u de gewenste armhefhoogte instelt vóór seriematig zagen in de handmatige modus, wordt de ingestelde armhefhoogte opgeslagen in het geheugen van de machine nadat de machine in de semi-automatische modus is gezet. Nadat het werkstuk is gezaagd, wordt de arm automatisch geheven tot de ingestelde armhefhoogte.
