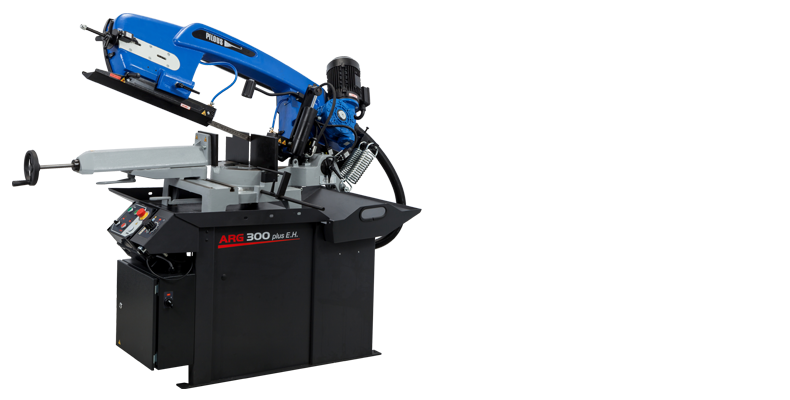

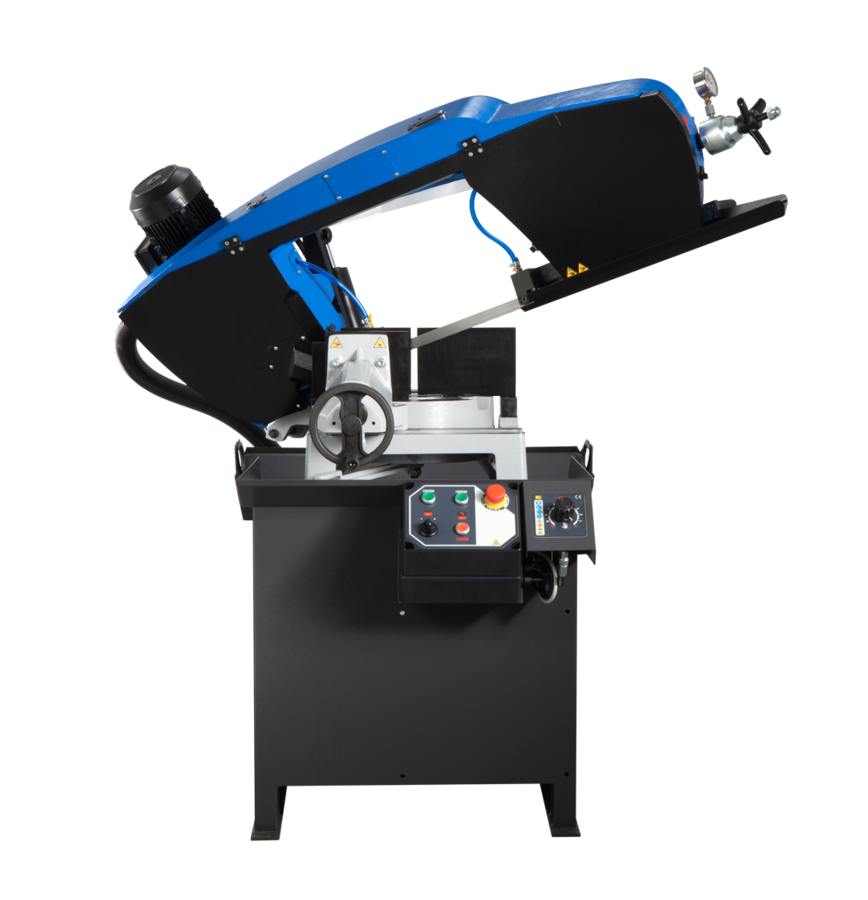

Pilous ARG 300 PLUS E.H. – hydraulisch-gravitationele lintzaag met dubbelzijdig verstek
De ARG 300 PLUS E.H. is een robuuste, industrieel inzetbare lintzaag met het nieuwste PLUS-armconcept. Dankzij de eenvoudige hydraulische armheffing, dubbelzijdige verstekmogelijkheden en hoge stijfheid levert deze machine nauwkeurige sneden met een lange standtijd van het zaaglint.
Belangrijkste voordelen
- Dubbelzijdig verstek: traploos van 60° rechts tot 45° links voor maximale flexibiliteit. :contentReference[oaicite:1]{index=1}

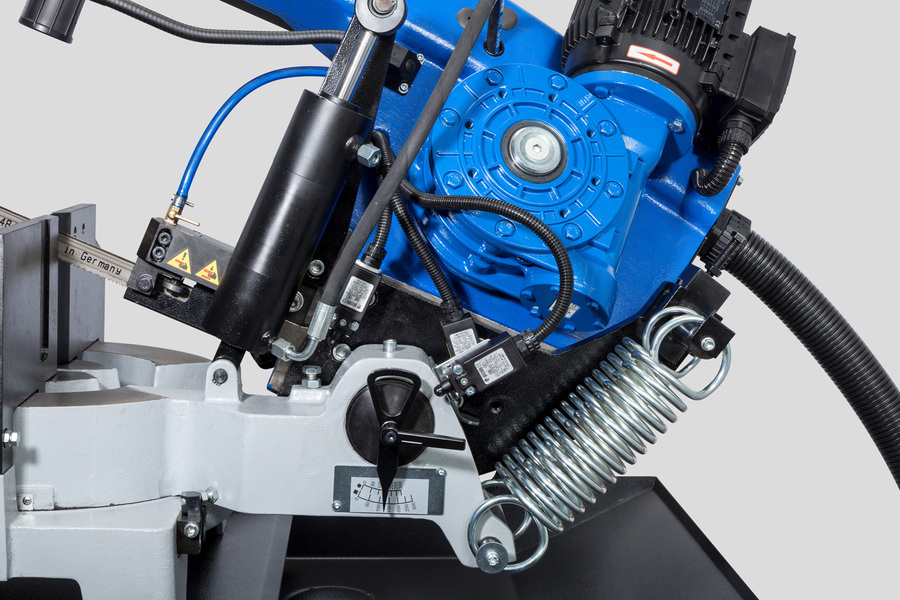

- Hydraulische armheffing: de arm tilt automatisch na de snede—ideaal bij seriewerk. :contentReference[oaicite:2]{index=2}
- PLUS-arm & gietijzeren frame: hoge stijfheid, lage vibratie, eenvoudig onderhoud. :contentReference[oaicite:3]{index=3}
- Volledige koeling: krachtige pomp met afzonderlijk regelbare stroming per geleider. :contentReference[oaicite:4]{index=4}
- Veilig & gebruiksvriendelijk: automatische stop bij lintbreuk/spanningsfout; ergonomische bediening. :contentReference[oaicite:5]{index=5}
Technische specificaties
| Parameter | Waarde |
|---|---|
| Zaagcapaciteit rond (90°) | Ø 300 mm |
| Zaagcapaciteit vierkant (90°) | 290 mm |
| Zaagcapaciteit rechthoek (90°) | 375 × 190 mm |
| Verstekcapaciteit (indicatief) | Ø ~220 mm bij 45°; Ø ~155 mm bij +60° |
| Zaagsnelheden | 40 / 80 m/min (E.H.); optioneel 15–90 m/min met frequentieregelaar (E.H.F.) |
| Zaagblad | 3150 × 27 × 0,9 mm |
| Hoofdmotor | 400 V, 50 Hz, 1,2 / 1,55 kW (twee snelheden) |
| Hydrauliekmotor / pomp | 0,18 kW / 0,05 kW |
| Werkhoogte bankschroef | 910 mm |
| Koelvloeistoftank | ca. 15 l |
| Machinegewicht | ≈ 470–480 kg (afhankelijk van uitvoering) |
*Capaciteiten bij verstek zijn afhankelijk van profielformaat en opspanning. Specificaties kunnen wijzigen door productupdates.* :contentReference[oaicite:6]{index=6}
Uitvoering & opties
- E.H.: 2 zaagsnelheden 40/80 m/min, hydraulische armheffing. E.H.F.: frequentieregelaar 15–90 m/min (2,2 kW). :contentReference[oaicite:7]{index=7}
- Aangedreven reinigingsborstel, laserlijn, olienevelsmering, bundelzaag-drukinrichting, halogeenlamp. :contentReference[oaicite:8]{index=8}
- Industriële linten 27×0,9 mm in diverse vertandingen—ook voor RVS en gereedschapsstaal. :contentReference[oaicite:9]{index=9}
Toepassing
Geschikt voor non-stop productie en werkplaatsgebruik (onderhoud, slotenmakerij, metaalbewerking). De combinatie van stijfheid, nauwkeurigheid en automatische functies maakt de ARG 300 PLUS E.H. een betrouwbare keuze voor hoge productiviteit en lage kost per snede. :contentReference[oaicite:10]{index=10}
Direct advies, linten of offerte
Edumach levert zaaglinten uit voorraad en adviseert over de optimale vertanding en snijparameters voor jouw materiaal.
Mail info@edumach.nl of vraag een demonstratie/offerte aan.
| 90° | -45° | +45° | +60° | |
 | 300 | 220 | 240 | 155 |
 | 290 | 190 | 190 | 150 |
 | 360 x 190 | 240 x 100 | 240 x 160 | 150 x 150 |
| Hoofdmotor | 400 V, 50 Hz, 1,2/1,55 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,18 kW |
| Zaagbladsnelheid | 40/80 m/min. |
| Werkhoogte van de bankschroef | 910 mm |
| Koelvloeistoftank | ca. 15 l |
| Machineafmetingen (min.) | 1840 x 890 x 1520 mm |
| Machineafmetingen (max.) | 2210 x 1720 x 2150 mm |
| Machinegewicht | 478 kg |
Werkstukstop – Standaarduitrusting
Eenvoudige aanslag voor het instellen van de gewenste lengte van het te snijden materiaal.
Frequentieomvormer
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Drukapparaat
Wordt gebruikt om de te snijden bundels materiaal vast te klemmen. Zorgt voor een eenvoudige en betrouwbare materiaalklemming door middel van verticale contactdruk.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Werkstukaanslag 500 mm
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
