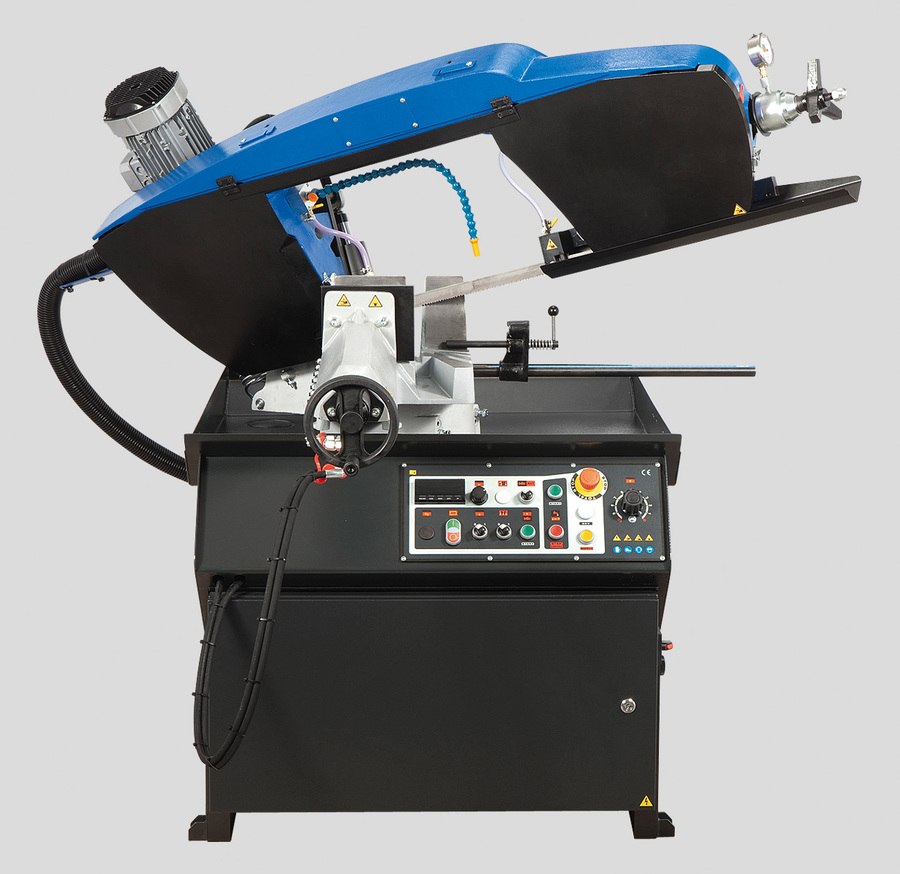

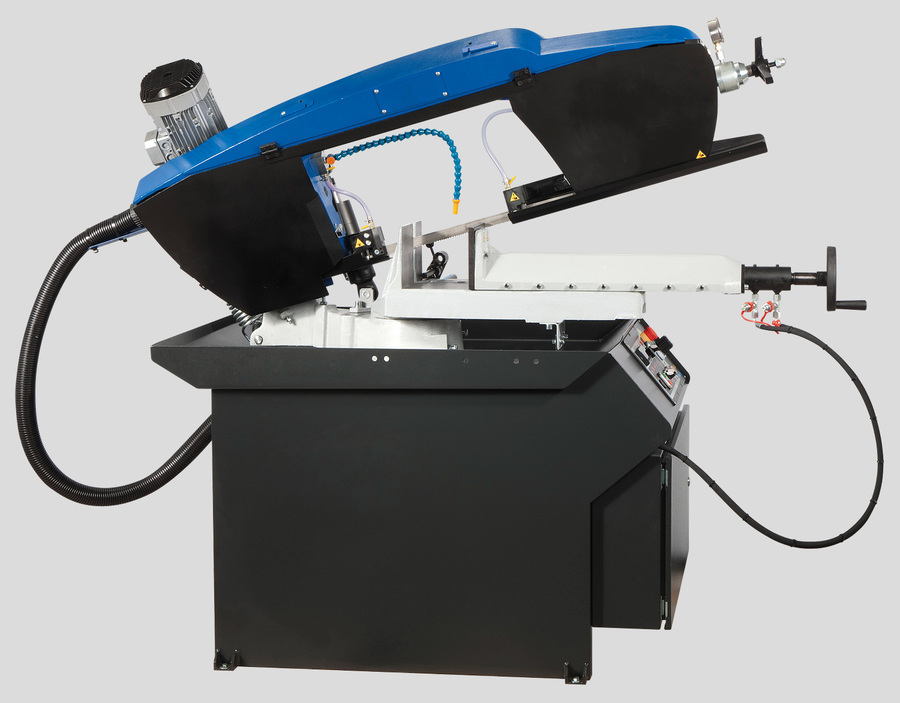

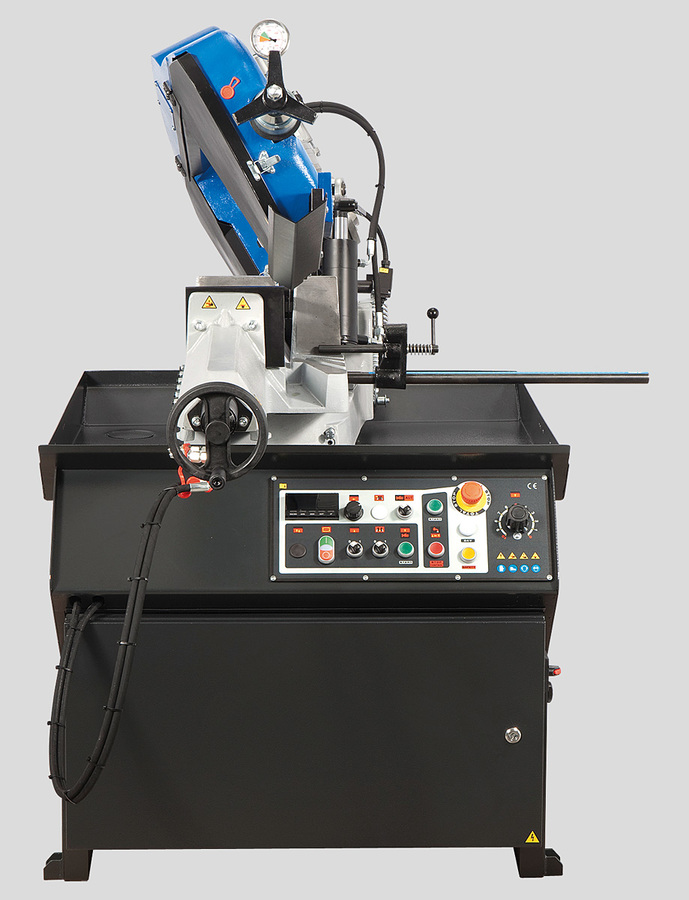

Pilous ARG 300 S.A.F.
De ARG 300 S.A.F. is een universele hydraulisch semi-automatische lintzaag voor continu industrieel gebruik
en werkplaatsen. De nieuwste, holle gietijzeren zaagarm (gesloten profiel) op lineaire geleidingen verhoogt de stijfheid,
nauwkeurigheid en bandstandtijd. Verstek 90° tot +60° (rechts). Eénknops semi-automatische cyclus: klemmen → band/koeling aan
→ zagen → stop → arm omhoog → ontklemmen.
Belangrijkste voordelen
Constructie & precisie
- Holle gietijzeren arm met geïntegreerde bekabeling/koeling: trillingsarm en service-vriendelijk.

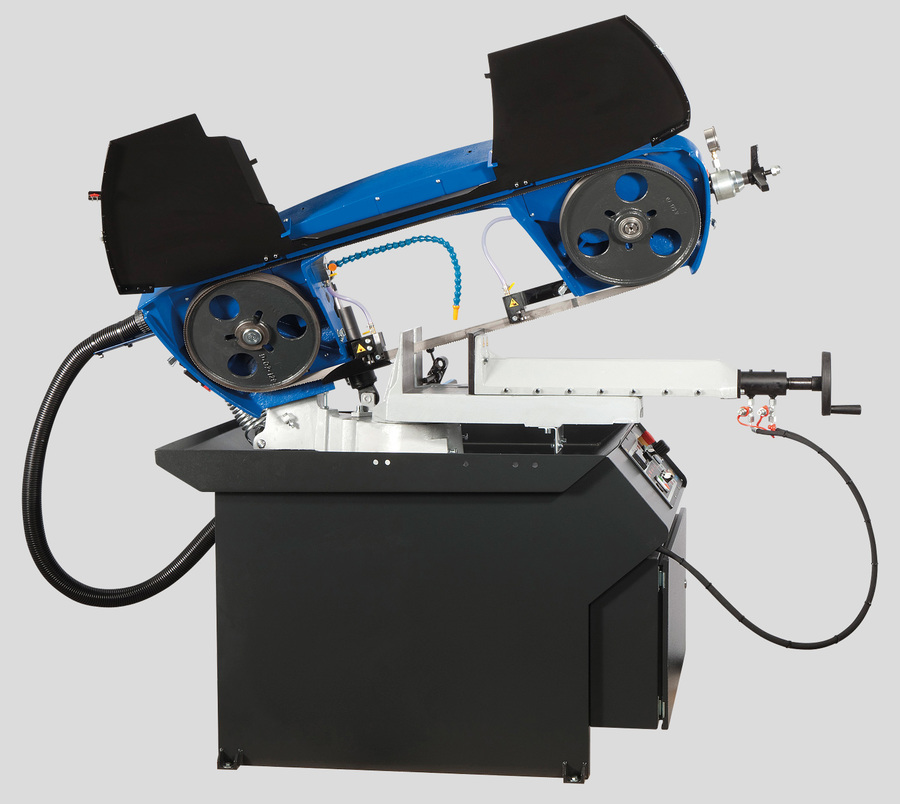

- Grote loopwielen + driezijdige hardmetalen geleiding → nette snede en lange standtijd.
- Industriële zaagband 27 × 0,9 mm (diverse uitvoeringen, incl. RVS/gereedschapsstaal).
Productiviteit & bediening
- Frequentieomvormer: traploze bandsnelheid 15–90 m/min voor optimale snijcondities.
- Hydraulisch geregelde zaaginvoer; handmatige modus voor afzonderlijke functie-bediening.

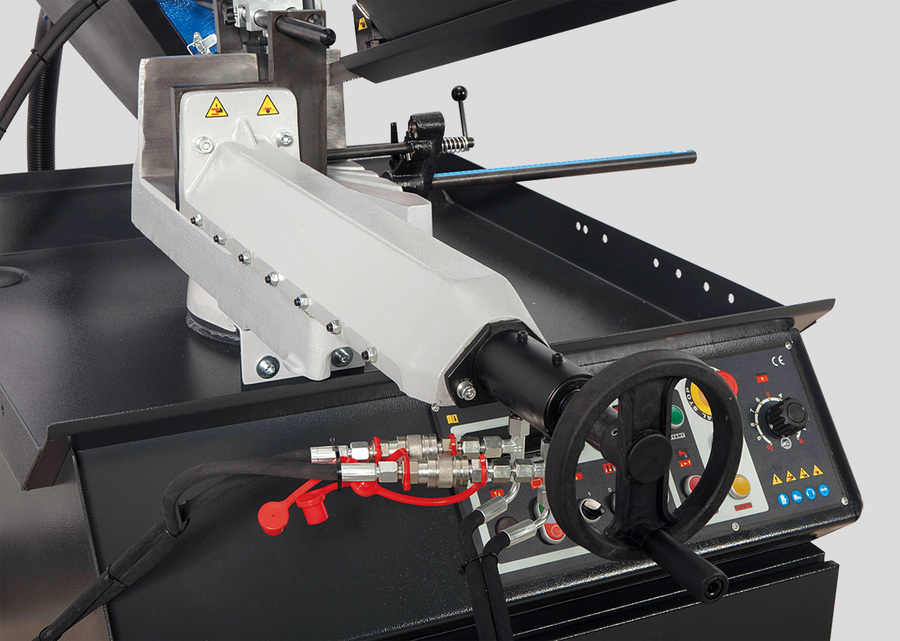

- Massieve snelspanklem; verstek snel instelbaar met duidelijke gradenaflezing.
Hydrauliek, koeling & veiligheid
- Industriële hydraulische unit met instelbare klemdruk.
- Compleet koelsysteem met krachtige pomp; doorstroming regelbaar op beide geleiders.
- Bandspanning-/breukcontrole met automatische uitschakeling bij bandbreuk.
- Standaard werkstuk-aanslag 500 mm (scharnierend) voorkomt vastklemmen bij afvallen van stukken.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 300 mm | 290 mm | 375 × 190 mm |
| +45° | 240 mm | 225 mm | 240 × 160 mm |
| +60° | 155 mm | 150 mm | 150 × 150 mm |
ARG 300 S.A.F. is enkelzijdig verstek (rechts). Dubbelzijdig? Kies de ARG 300 PLUS S.A.F.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 3150 × 27 × 0,9 mm |
| Werkhoogte bankschroef | ca. 910 mm |
| Motoren | Hoofdmotor 2,2 kW • pomp 0,05 kW • hydraulische unit 0,55 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 25 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 15 l |
| Machinegewicht | ca. 550 kg |
Specificaties en leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), werkstuk-aanslag 500 mm (scharnierend), koelsysteem met tank/pomp, ergonomische bediening.
- Opties: HVP bundelklem (verticale druk in cyclus), KL materiaalgoot, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel KDM, bandspanningsindicator (CD), spoelspuitpistool (OPL), elektronische armlift-hoogte instelling, werkverlichting.
Conclusie
De ARG 300 S.A.F. combineert een uiterst stijve armconstructie met slimme hydrauliek en variabele bandsnelheid.
Resultaat: korte cycli, strakke toleranties en een betrouwbare snijkwaliteit bij dagelijks seriewerk.
| 90° | +45° | +60° | |
 | 300 | 240 | 155 |
 | 290 | 225 | 150 |
 | 375 x 190 | 240 x 160 | 150 x 150 |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Pompmotor | 400 V, 50 Hz, 0,05 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 910 mm |
| Hydraulisch systeemolie | ca. 25 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 15 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 550 kg |
Werkstukstop – Standaarduitrusting
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.

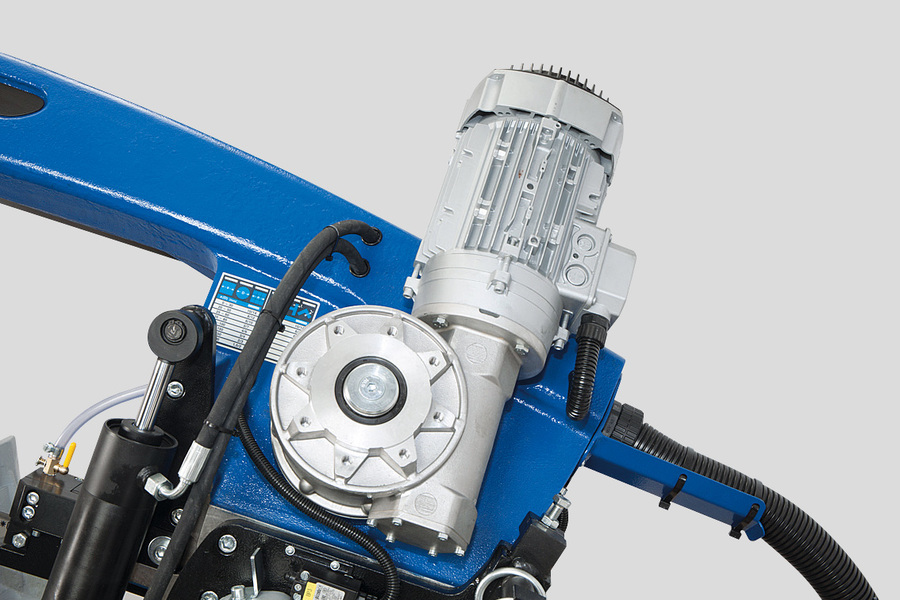

Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Hydraulisch drukapparaat HVP
Wordt gebruikt voor het klemmen van te snijden materiaalbundels. Garandeert een betrouwbare klemming door hydraulisch geregelde verticale contactdruk die binnen de cyclus van de machine werkt.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Spoelspuitpistool OPL
Voor het reinigen van de werkruimte van de machine.
Elektronische instelling van de armhoogte
Bij een standaardmachine wordt de armhefhoogte handmatig ingesteld met een schaalverdeling op het scharnier van de machine. Deze versie is uitgerust met een sensor op het scharnier van de machine. Als u de gewenste armhefhoogte instelt vóór seriematig zagen in de handmatige modus, wordt de ingestelde armhefhoogte opgeslagen in het geheugen van de machine nadat de machine in de semi-automatische modus is gezet. Nadat het werkstuk is gezaagd, wordt de arm automatisch geheven tot de ingestelde armhefhoogte.
