Pilous ARG 330 CF-NC Automaat

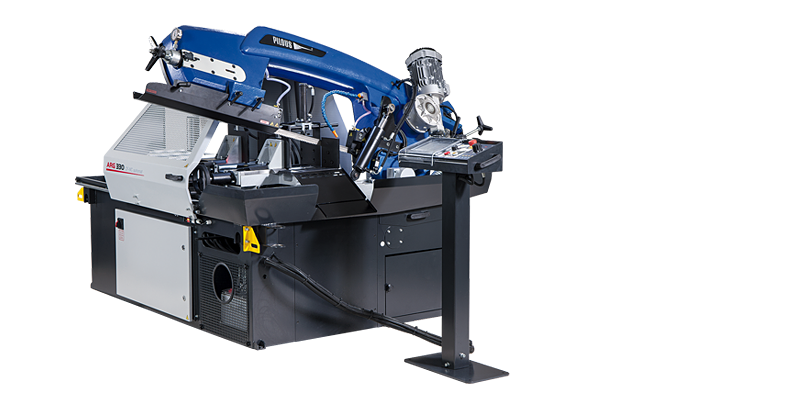

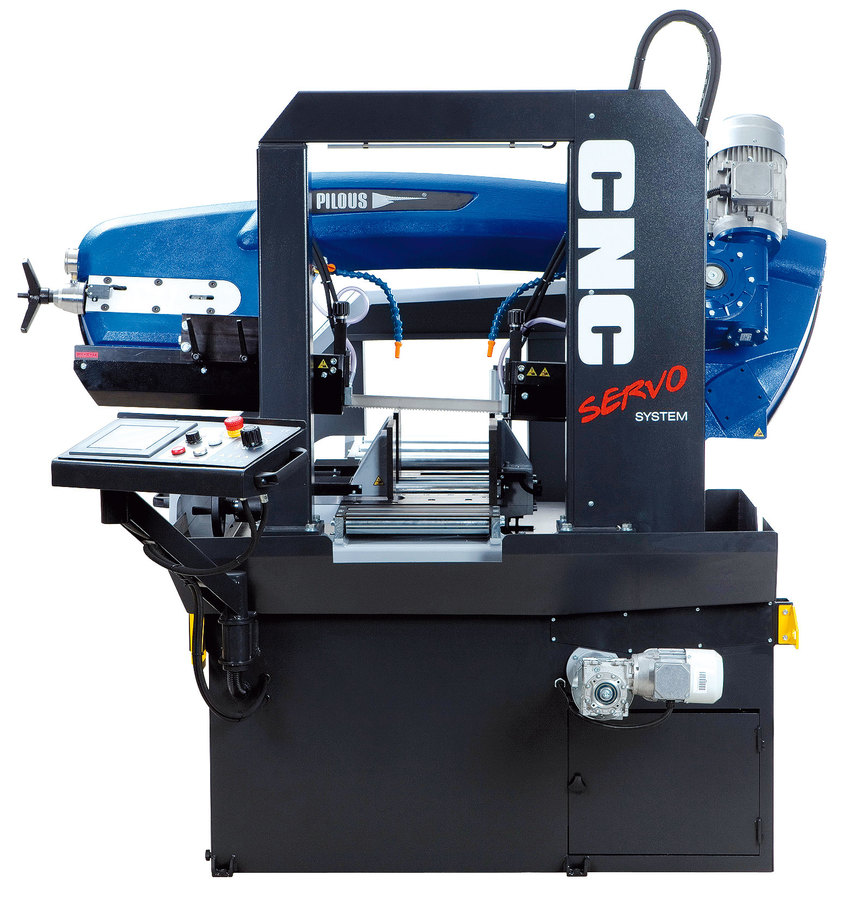

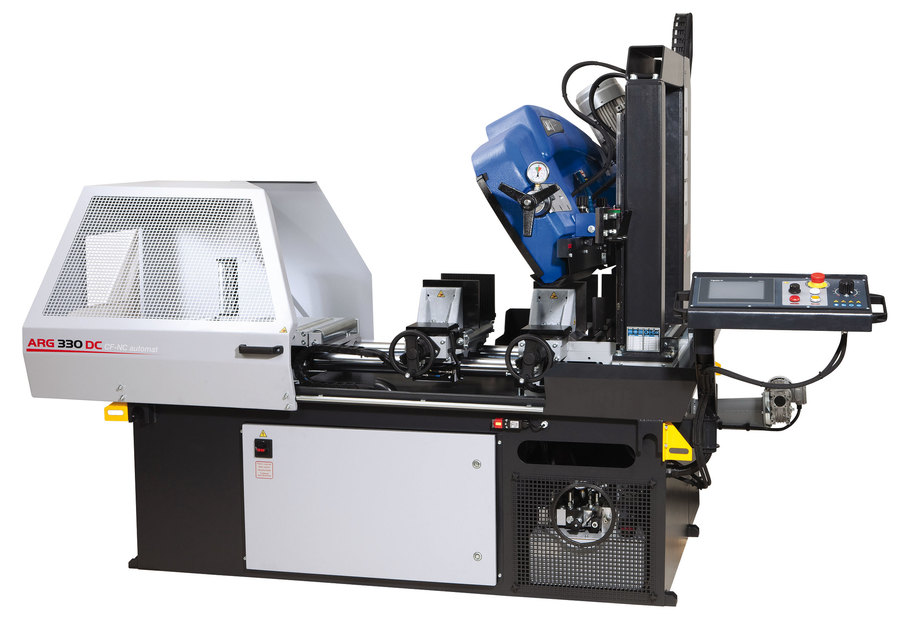

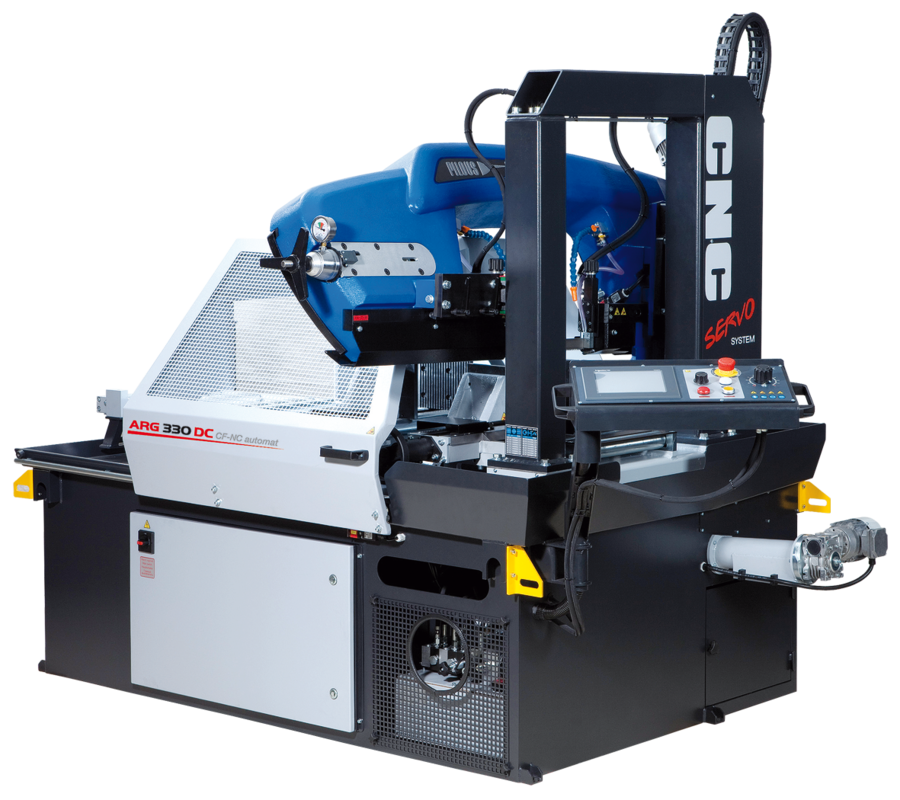

De ARG 330 CF-NC is een volautomatische CNC-lintzaag voor grote series en zwaardere doorsneden. De holle, gesloten
gietijzeren zaagarm en servogestuurde materiaaltoevoer leveren hoge stijfheid, nauwkeurigheid en herhaalbaarheid.

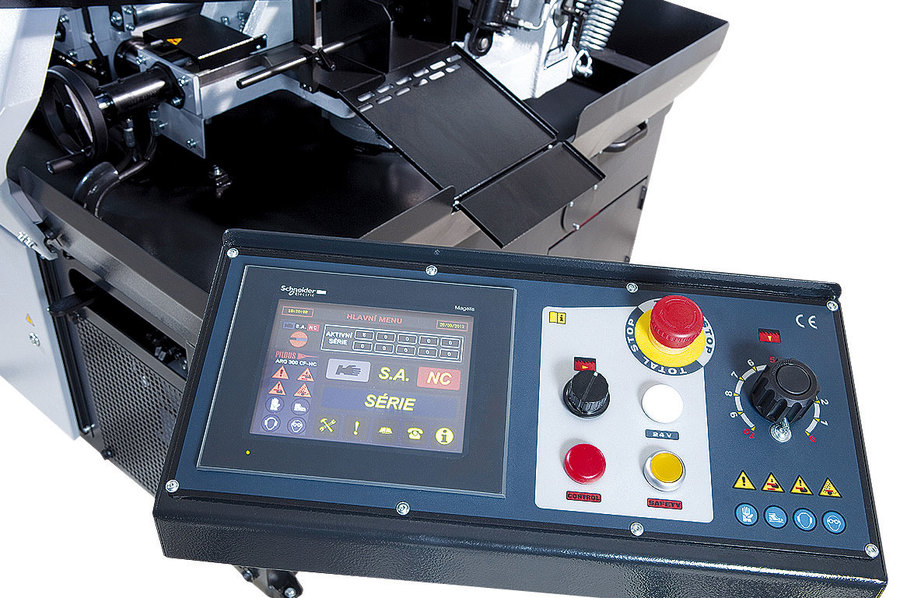

Verstekzagen is mogelijk van 90° tot +45°; bediening via een 7,5″ touchscreen met tot 60 programma’s.
Belangrijkste voordelen
Precisie & stabiliteit
- Unieke, holle gietijzeren arm op lineaire geleidingen → stijf & trillingsarm voor strakke toleranties.
- Industriële zaagband 34 × 1,1 mm voor hogere productiviteit t.o.v. 27 mm-banden.
- Driezijdige hardmetalen geleiding en grote loopwielen voor nette zaagkwaliteit en lange standtijd.
Productiviteit & bediening

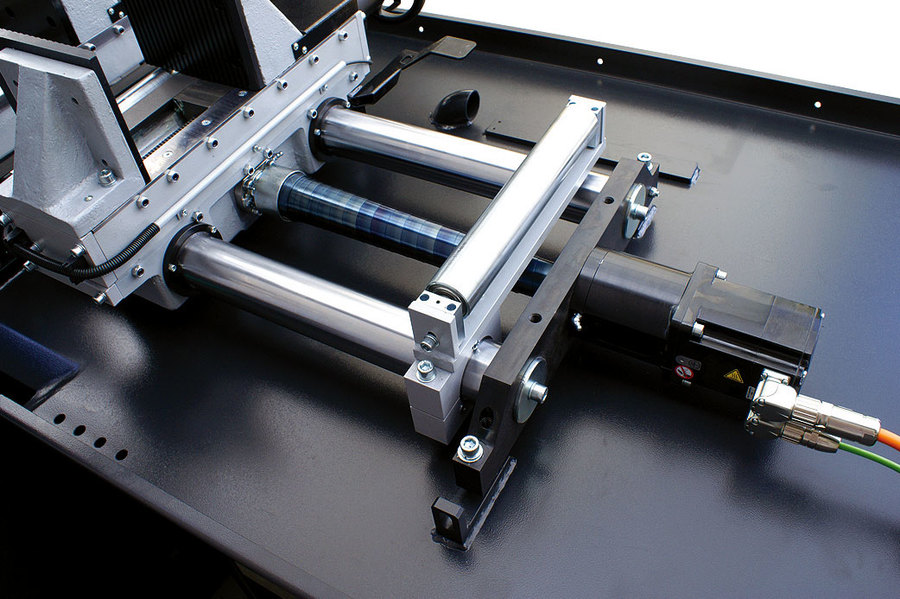

- Servomotor + kogelomloopspindel met drie aanvoersnelheden: 27 / 42 / 50 mm/s; max. slag 500 mm.
- Frequentieomvormer: traploze bandsnelheid 15–90 m/min per materiaalsoort.
- Automatisch, semi-automatisch of handmatig; alle functies ook afzonderlijk te bedienen.
Klemmen, koeling & spanenafvoer

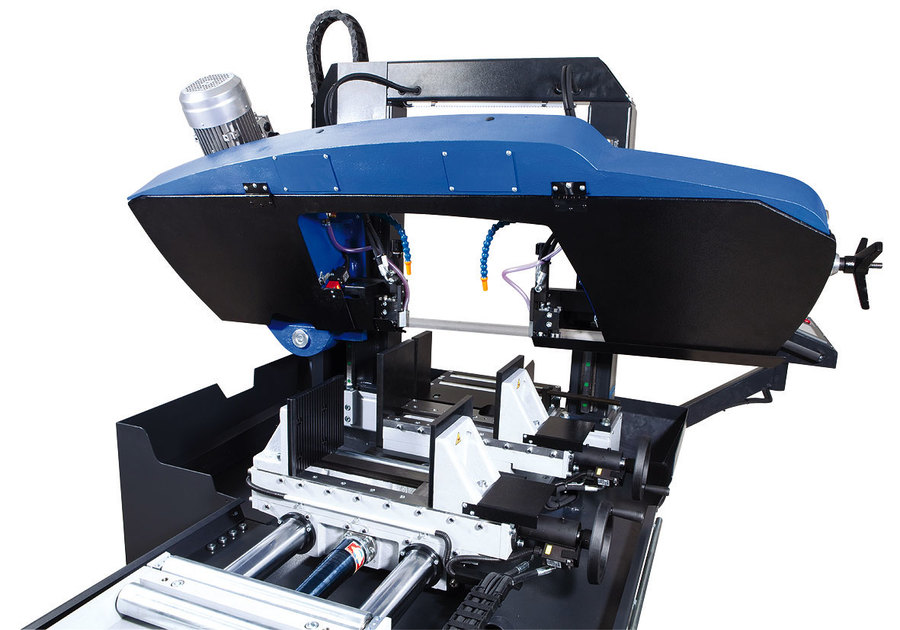

- “Beweegbare” toevoerklem + vaste klem met drukregeling (instelbare klemdruk) voor oneffen materiaal.
- Compleet koelsysteem met aparte regeling per geleider + extra uitlaat; pomp en tank in de machinevoet.
- Schroefchiptransporteur (optie), spoelspuitpistool en (elektrische) reinigingsborstel voor schone snedes.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 330 mm | 320 mm | 360 × 250 mm |
| +45° | 250 mm | 240 mm | 250 × 150 mm |
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Materiaaltoevoer | Servomotor + kogelomloopspindel; 27/42/50 mm/s; max. slag 500 mm |
| Zaagband | 3870 × 34 × 1,1 mm |
| Werkhoogte zaagvlak (hoogte rollenbaan) | ca. 850 mm |
| Motoren | Hoofdmotor 3,0 kW • hydrauliek 0,55 kW • pomp 0,12 kW • servo feed 2,0 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 26 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 35 l |
| Machinegewicht | ca. 1350 kg |
| Verstekbereik | 90° tot +45° (handmatige, traploze instelling) |
Specificaties/leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer, materiaalgoot (2-delig), spoelspuitpistool.
- Opties: HVP bundelklem, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel KDM/KDE, drukregeling zaaginvoer, schroefchiptransporteur (SD), chipcontainer (SDB), chipscheider/magnetische scheider, zaagbandspanningsindicator (CD), werkverlichting.
Conclusie
De ARG 330 CF-NC combineert een uiterst stijve armconstructie met servogestuurde aanvoer en slimme hydrauliek.
Resultaat: korte cycli, consistente nauwkeurigheid en een lange bandstandtijd—perfect voor seriewerk.
| 90° | +45° | |
 | 330 | 250 |
 | 320 | 240 |
 | 360 x 250 | 250 x 150 |
| Hoofdmotor | 400 V, 50 Hz, 3 kW |
| Pompmotor | 400 V, 50 Hz, 0,12 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Servomotor van de aanvoerklem | 2 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van het zaagvlak (hoogte rollenbaan) | 850 mm |
| Hydraulisch systeemolie | ca. 26 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 35 l |
| Machineafmetingen | Tekeningdimensie |
| Machinegewicht | 1350 kg |
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Materiaalgoot – Standaarduitrusting
De beweegbare klem duwt het gezaagde materiaal in de afvoergoot, en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het zagen van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Spoelspuitpistool – Standaarduitrusting
Voor het reinigen van de werkruimte van de machine.
Hydraulisch bundelklem NC
Wordt gebruikt om bundels te snijden materiaal vast te klemmen. De klem zorgt voor een betrouwbare klemming met hydraulisch bediende verticale druk, die binnen de cyclus van de machine werkt. Deze wordt op de vaste materiaalklem en de beweegbare materiaalklem gemonteerd.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Elektrische reinigingsborstel KDE
Stalen cirkelborstel aangedreven door een industriële motor met wormwieloverbrenging. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Drukregeling
Hydraulisch aangestuurde, eenzijdige automatische regeling van de zaagbandinvoer in de snede, afhankelijk van de weerstand van het te zagen materiaal. Verkort de zaagtijd en de levensduur van de zaagband aanzienlijk.
Schroefchiptransporteur SD
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series van volledige materialen die grote hoeveelheden spanen produceren.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare spanenbak.
Spaanderscheider
De spaanderscheider is een gegalvaniseerde, fijn geperforeerde opvangbak voor het efficiënt opvangen van zaagsel dat door een zeef in de bodem is gegaan. Deze opvangbak is eenvoudig te verwijderen wanneer deze gevuld is en is gemakkelijk te reinigen buiten de machine.
Magnetische chipscheider
Voor bijzonder fijne spanen die door de zeven van de zaag zijn gegaan, wordt een zeer efficiënte magneetscheider gebruikt. Dit bespaart tijd bij het reinigen en demonteren van het koeling en verlengt de levensduur van de koelemulsie. Deze scheider is eenvoudig te verwijderen en buiten de machine te reinigen door simpelweg de magneetstaven uit de behuizing te trekken.
