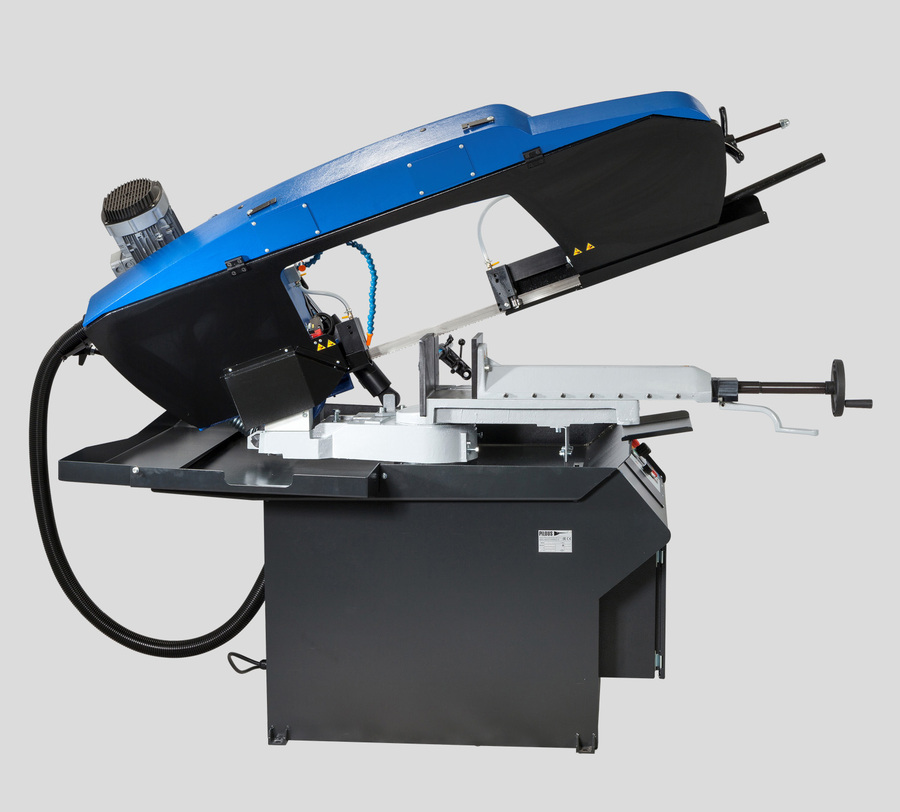

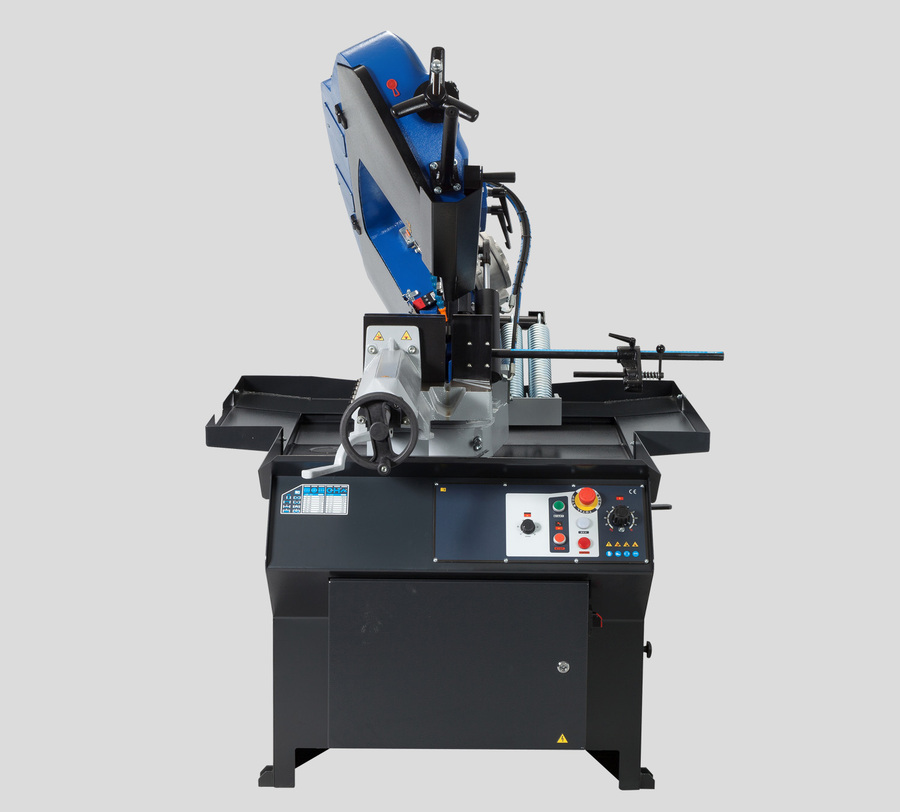

Pilous ARG 330 F – gravitatielintzaag met frequentieregelaar (15–90 m/min)
De ARG 330 F is een krachtige, robuuste lintzaag voor continu productiewerk en veeleisend
werkplaatsgebruik. Dankzij het stijve gietijzeren frame, een moderne holle zaagarm en een
frequentieregelaar (15–90 m/min) levert de machine hoge snijkwaliteit en een lange standtijd
van het zaaglint.
Belangrijkste voordelen
- Traploze snelheid 15–90 m/min: stem de snijsnelheid af op staal, RVS, aluminium en profielen.
- Stabiel & precies: gietijzeren constructie, grote loopwielen en driezijdige hardmetalen lintgeleiding.
- Holle armconstructie: interne bekabeling/koelleidingen beschermd; scharnierende kap voor snelle lintwissel.
- Dubbelzijdig verstek: traploos van −45° tot +60° met vaste aanslagen op 45°, 60° en 90°.
- Volledige koeling & veiligheid: krachtige pomp (doorstroming per geleider instelbaar); auto-stop bij lintbreuk/spanningsfout.

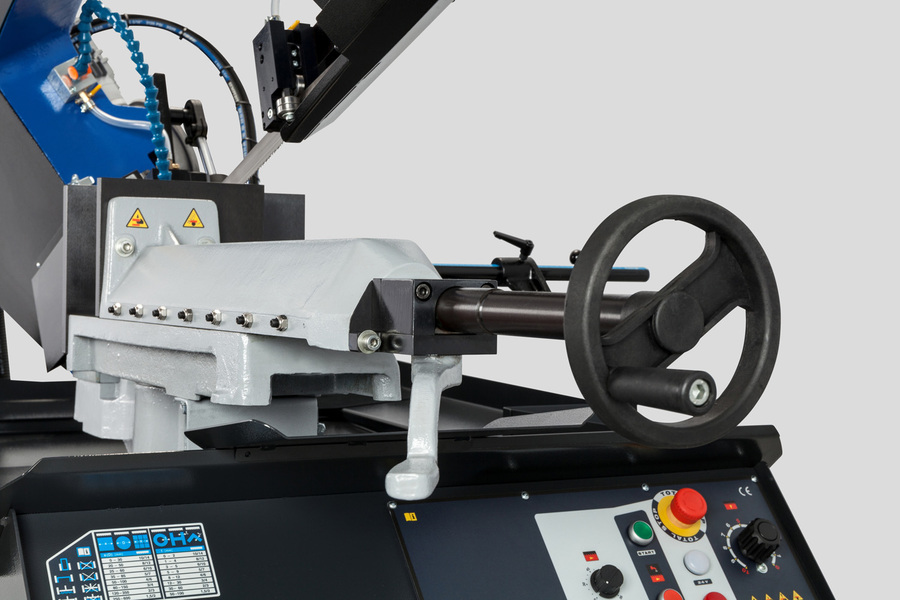

- Gebruiksgemak: ergonomisch bedieningspaneel en stevige snelspanklem.
Toepassing
Ontworpen voor serieproductie en allround werkplaatsgebruik. Met industriële linten
34 × 1,1 mm zaag je moeiteloos massief, buis en profiel—ook RVS en gereedschapsstaal.
Technische specificaties ARG 330 F
| Parameter | Waarde |
|---|---|
| Zaagcapaciteit rond (90°) | Ø 330 mm |
| Zaagcapaciteit vierkant (90°) | 320 mm |
| Zaagcapaciteit rechthoek (90°) | 400 × 200 mm |
| Indicatieve verstekcapaciteit (−45° / +45° / +60°) | ca. Ø 240 / Ø 250 / Ø 165 mm rond |
| Zaagsnelheid | 15–90 m/min (traploos, frequentieregelaar) |
| Zaagblad | ≈ 3870 × 34 × 1,1 mm |
| Hoofdmotor | ≈ 3,0 kW (400 V, 50 Hz) |
| Koelpomp | ≈ 0,12 kW |
| Werkhoogte bankschroef | ≈ 945 mm |
| Koelvloeistoftank | ca. 35 l |
| Machinegewicht | ≈ 735–845 kg (afhankelijk van uitvoering & opties) |
*Capaciteiten bij verstek variëren per profiel/opspanning. Specificaties kunnen wijzigen door productupdates.
Standaard & opties
- Standaard: snelspanklem, meedraaiende tafel, vaste aanslagen 45°/60°/90°.
- Opties: aangedreven lint-/spanenborstel, laserlijn, halogeenlamp, olienevelsmering, bundelzaag-drukinrichting.
- Automatische lintspanningscontrole en noodstop bij breuk/spanningsfout.
Offerte of demonstratie aanvragen
Wil je weten of de ARG 330 F de beste keuze is voor jouw toepassing?
Vraag een vrijblijvende offerte of demonstratie aan of mail naar
info@edumach.nl. Edumach levert ook de juiste
zaaglinten uit voorraad.
Vergelijkbare 330-modellen
Bekijk de andere varianten in de ARG 330-serie en kies welke uitvoering het beste past:
| Model | Capaciteit rond 90° | Snelheid | Bijzonderheden | Link |
|---|---|---|---|---|
| ARG 330 F | Ø 330 mm | 15–90 m/min | Gravitationeel, frequentieregelaar | Bekijk |
| ARG 330 H.F. | Ø 330 mm | 15–90 m/min | Hydraulische armheffing + frequentieregelaar | Bekijk |
| ARG 330 PLUS F | Ø 330 mm | 15–90 m/min | PLUS-arm, frequentieregelaar | Bekijk |
| ARG 330 PLUS H.F. | Ø 330 mm | 15–90 m/min | PLUS-arm + hydraulische armheffing | Bekijk |
| 90° | +45° | +60° | |
 | 330 | 250 | 165 |
 | 320 | 230 | 150 |
 | 400 x 200 | 250 x 170 | 150 x 150 |
| Hoofdmotor | 400 V, 50 Hz, 3 kW |
| Pompmotor | 400 V, 50 Hz, 0,12 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 945 mm |
| Koelvloeistoftank | ca. 35 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 725 kg |
Werkstukstop – Standaarduitrusting
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid van het zaagblad traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijomstandigheden voor het betreffende materiaal in te stellen.
Drukapparaat
Wordt gebruikt om de te snijden bundels materiaal vast te klemmen. Zorgt voor een eenvoudige en betrouwbare materiaalklemming door middel van verticale contactdruk.
Materiaalgoot KL
Sluit de bankschroef doorlopend aan achter de snede en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Elektrische reinigingsborstel KDE
Stalen cirkelborstel aangedreven door een industriële motor met wormwieloverbrenging. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Automatische start van de afdaling van de arm
Bij standaardmachines moet de regelklep voor het neerlaten van de arm na het optillen van de arm gesloten worden en bij de volgende neerlating van de arm moet de daalsnelheid opnieuw ingesteld worden. In deze uitvoering is de regelklep bovendien voorzien van een elektrohydraulisch ventiel, dat na het optillen van de arm in de ingestelde positie blijft. Na het starten van het zaagblad wordt deze automatisch vrijgegeven en daalt de arm met de ingestelde snelheid in de snede. Hierdoor vervalt de ingestelde daalsnelheid voor elke snede. Dit voorkomt bedieningsfouten aanzienlijk en beschermt zo de zaagbladen, en verhoogt tevens de productiviteit van de machine. Een ideale hulp bij het zagen van grotere series materiaal.
