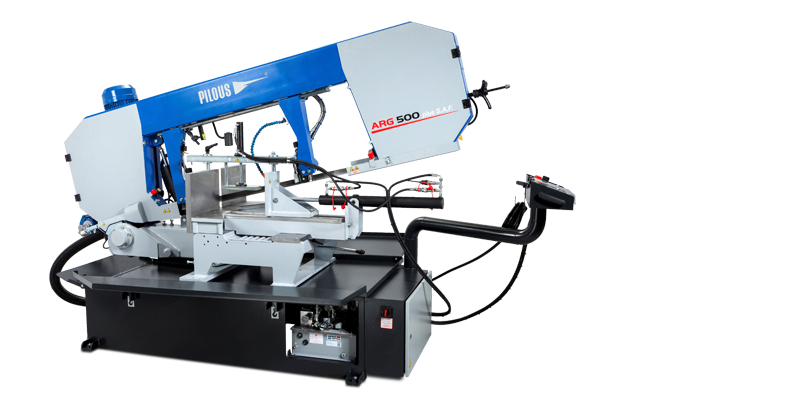

Pilous ARG 500 PLUS S.A.F.
De ARG 500 PLUS S.A.F. is een krachtige hydraulisch semi-automatische lintzaag voor continu industrieel gebruik.
De holle, gesloten gietijzeren zaagarm op een zware draaitafel en de frequentiegestuurde bandsnelheid 15–90 m/min
leveren hoge stijfheid, lage vibratie en constante snijkwaliteit. Dubbelzijdig verstek tot ±60° en een
éénknops cyclus (klemmen → starten → zagen → stoppen → armlift → ontklemmen) versnellen seriewerk.
Belangrijkste voordelen
Constructie & precisie
- Holle gietijzeren arm, aan beide zijden gelagerd in massieve huisingen op een robuuste draaitafel.
- Grote loopwielen en driezijdige hardmetalen geleiding zorgen voor nette sneden en lange bandstandtijd.
- Industriële zaagband 6040 × 41 × 1,3 mm voor stabiel zagen van grote doorsneden.
Productiviteit & bediening

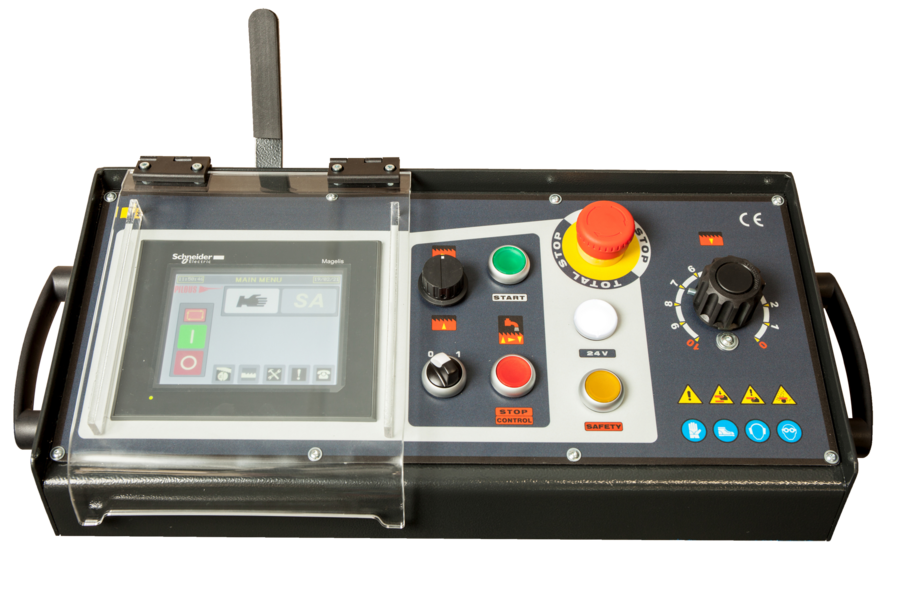

- Touchscreen met snelheid, motorbelasting, foutdiagnose en (optioneel) digitale hoekweergave.
- Hydraulisch geregelde zaaginvoer en instelbare klemdruk voor volle materialen en profielen.
- Compleet koelsysteem met krachtige pomp; doorstroming per geleider apart regelbaar.
Hydrauliek, spanen & veiligheid
- Industriële hydraulische unit; bandspanning-/breukbewaking met automatische stop.
- Ruime spanenbak; optioneel schroefchiptransporteur en chipcontainer voor seriewerk.
- Standaard frequentieomvormer en elektrische reinigingsborstel (KDE) voor schone zaagsnedes.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 500 mm | 450 mm | 620 × 450 mm |
| −45° | 500 mm | 440 mm | 440 × 450 mm |
| +45° | 500 mm | 440 mm | 430 × 450 mm |
| ±60° | 350 mm | 310 mm | 310 × 400 mm |
Vaste aanslagen op +60° (rechts) en −60° (links) voor snel, herhaalbaar verstekzagen.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 6040 × 41 × 1,3 mm |
| Werkhoogte zaagvlak (hoogte rollenbaan) | ca. 870 mm |
| Motoren | Hoofd 4,0 kW • pomp 0,12 kW • hydraulische unit 0,55 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 26 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 35 l |
| Afmetingen (min./max.) | 1410 × 2370 × 1580 / 2000 × 2600 × 2150 mm |
| Machinegewicht | ca. 1530 kg |
Specificaties/leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), elektrische reinigingsborstel (KDE), automatische regeling zaaginvoer, koelsysteem, bandbewaking.
- Opties: HVP bundelklem, MM olienevelsmering, LS laser, HD hydraulische bandspanning, LG 500 hoekdisplay, SD chiptransporteur, SDB chipcontainer, CD bandspanningsindicator, OPL spoelspuitpistool, BG 5,5 kW zwaardere aandrijving.
Conclusie
De ARG 500 PLUS S.A.F. combineert een uiterst stijve armconstructie met slimme hydrauliek en intuïtieve bediening.
Resultaat: korte cycli, strakke toleranties en betrouwbare prestaties bij dagelijks seriewerk—ook op grote doorsneden.
| 90° | -45° | +45° | +/- 60° | |
 | 500 | 500 | 500 | 350 |
 | 450 | 440 | 440 | 310 |
 | 620 x 450 | 440 x 450 | 430 x 450 | 310 x 400 |
| Hoofdmotor | 400 V, 50 Hz, 4 kW |
| Pompmotor | 400 V, 50 Hz, 0,12 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 870 mm |
| Hydraulisch systeemolie | ca. 26 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 35 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 1530 kg |
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Elektrische reinigingsborstel – Standaarduitrusting
Stalen cirkelborstel aangedreven door een industriële motor met wormwieloverbrenging. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Drukregeling – Standaarduitrusting
Hydraulisch aangestuurde, dubbelzijdige automatische regeling van de zaagbandinvoer in de snede, afhankelijk van de weerstand van het te zagen materiaal. Dit verkort de zaagtijd en levensduur van de zaagband aanzienlijk.

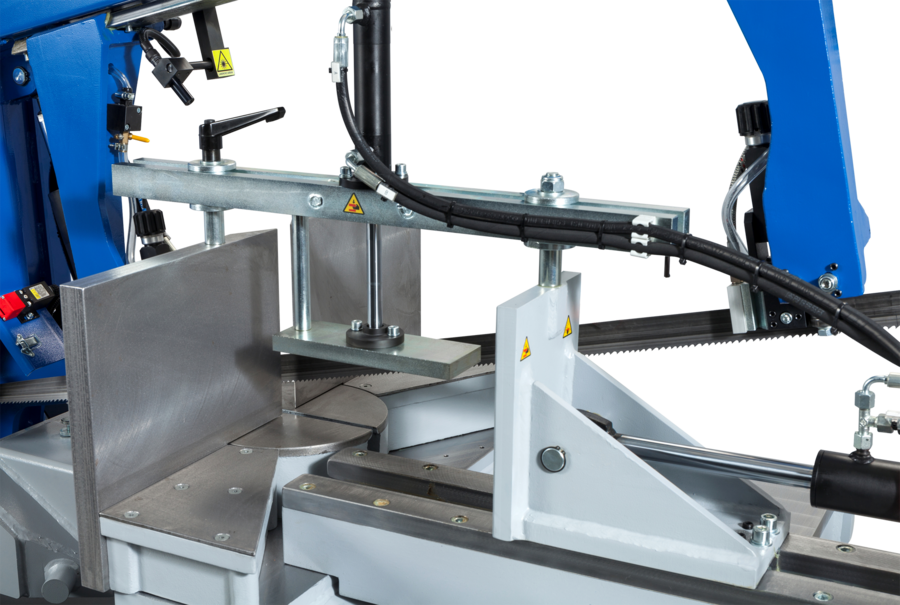

Hydraulisch drukapparaat HVP
Wordt gebruikt voor het klemmen van te snijden materiaalbundels. Garandeert een betrouwbare klemming door hydraulisch geregelde verticale contactdruk die binnen de cyclus van de machine werkt.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Werkstukstop
Robuuste aanslag met een 500mm schaal voor het instellen van de gewenste lengte van het te zagen materiaal.
Weergave van hoeken
Digitaal scannen van de ingestelde snijhoek zorgt voor een snelle en nauwkeurige instelling van de gewenste hoek. De waarde wordt met een nauwkeurigheid van 0,1 graad weergegeven op een centraal touchscreen. Wij raden deze apparatuur met name aan voor frequent schuin snijden.
Hydraulische spanning
Zorgt voor een comfortabele spanning van de zaagband door een handmatige hydraulische pomp tot de gewenste waarde, afhankelijk van de drukmeter en de regeling tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Schroefchiptransporteur SD
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series van volledige materialen die grote hoeveelheden spanen produceren.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Spoelspuitpistool OPL
Voor het reinigen van de werkruimte van de machine.
Kegelwielkast met 5,5 kW motor
Kegelwielkast met sterkere motor van 5,5 kW verhoogt het snijvermogen. Efficiënt voor zeer productief zagen van taaie metalen, zoals roestvrij staal.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare houtsnipperbak.
Hydraulische rem van de arm zwenkbaar
Het apparaat maakt eenvoudige aanpassing van de armpositie mogelijk via het bedieningspaneel.
Roestvrijstalen container en spaanderscheider
De robuuste roestvrijstalen opvangbak is een optionele accessoire waarmee de machine kan worden uitgebreid met een spaanafscheider. De spaanafscheider is een gegalvaniseerde, fijn geperforeerde opvangbak voor het efficiënt opvangen van zaagsel dat door een zeef in de bodem is gegaan. Deze opvangbak is eenvoudig te verwijderen wanneer deze gevuld is en is eenvoudig te reinigen aan de buitenkant van de machine.
Roestvrijstalen container en magnetische chipseparator
De robuuste roestvrijstalen bak is een extra accessoire waarmee de machine kan worden uitgebreid met een magnetische spaanafscheider. Voor bijzonder fijne spaanders die door de zeven in de zaag zijn gegaan, wordt een zeer efficiënte magnetische afscheider gebruikt. Dit bespaart tijd bij het reinigen en demonteren van het koelpad en verlengt de levensduur van de koelemulsie. Deze is eenvoudig te verwijderen en eenvoudig buiten de machine te reinigen door simpelweg de magneetstaven uit de behuizing te trekken.
