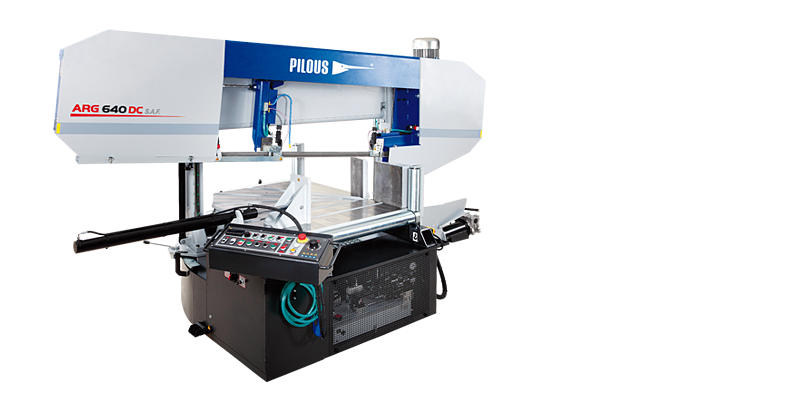

Pilous ARG 640 DCT S.A.F.
De ARG 640 DCT S.A.F. is een krachtige dubbelkoloms semi-automatische lintzaag met roterende
tweekoloms armsteun op lineaire geleidingen. De constructie garandeert uitzonderlijke stijfheid, nauwkeurige sneden
en hoge repetitie-nauwkeurigheid bij grote en zware werkstukken. Ontworpen voor loodrecht (90°) én
verstekzagen tot −60°.
Belangrijkste voordelen
Constructie & precisie
- Dubbelkoloms zaagarm op lineaire geleidingen: trillingsarm, stijf en constant nauwkeurig.
- Industriële zaagband 54 × 1,6 mm (bandlengte 8100 mm) voor grote doorsneden.
- Grote loopwielen en driezijdige hardmetalen geleiding voor nette snijkwaliteit en lange bandstandtijd.
Bediening & cycli
- Ergonomisch roterend centraal paneel; in handmatige modus zijn functies afzonderlijk te bedienen.
- Frequentieomvormer: traploze bandsnelheid 15–90 m/min.
- Volledige semi-automatische cyclus met één druk: klemmen → koeling/zaagstart → zagen → stop → arm omhoog → ontklemmen.
Hydrauliek, koeling & spanenafvoer
- Hydraulische eenheid met instelbare klemkracht; hydraulische bandspanning via het paneel.
- Dubbelzijdige automatische zaaginvoerregeling (drukregeling) op beide geleidekoppen.
- Schroef-chiptransporteur (automatische spaanafvoer) + spoelspuitpistool (reiniging) + elektrische reinigingsborstel.
- Compleet koelsysteem met afzonderlijk regelbare uitlaten; tank in de machinebasis.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagcapaciteit 90° (rond / vierkant / rechthoek) | Ø 640 mm / 550 mm / 1100 × 550 mm |
| Zaagcapaciteit −45° (rond / vierkant / rechthoek) | Ø 640 mm / 550 mm / 710 × 550 mm |
| Zaagcapaciteit −60° (rond / vierkant / rechthoek) | Ø 375 mm / 375 mm / 375 × 550 mm |
| Zaagbandsnelheid | 15–90 m/min (frequentiegestuurd) |
| Zaagband | 8100 × 54 × 1,6 mm |
| Werkhoogte bundelklem | 800 mm |
| Motoren | Hoofdmotor 7,5 kW • hydraulische unit 1,1 kW • pomp 0,12 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 26 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 100 l |
| Afmetingen | min. 3800 × 2500 × 2050 mm • max. 3800 × 2700 × 2700 mm |
| Machinegewicht | ca. 4200 kg |
Specificaties en leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: dubbelzijdige automatische zaaginvoerregeling, hydraulische bandspanning, elektrische reinigingsborstel, schroef-chiptransporteur, spoelspuitpistool.
- Opties: HVP bundelklem (verticale druk in cyclus), laseruitlijning (LS), digitale hoekweergave, olienevelsmering (MM), chipcontainer (SDB), werkplaatsverlichting.
Conclusie
De ARG 640 DCT S.A.F. combineert een uiterst stijve dubbelkoloms bouw met verstekmogelijkheden tot −60°,
slimme hydrauliek en intuïtieve bediening. Resultaat: korte cycli, strakke toleranties en hoge betrouwbaarheid bij
serieproductie van grote en zware werkstukken.
| 90° | -45° | -60° | |
 | 640 | 640 | 375 |
 | 550 | 550 | 375 |
 | 1100 x 550 | 710 x 550 | 375 x 550 |
| Hoofdmotor | 400 V, 50 Hz, 7,5 kW |
| Pompmotor | 400 V, 50 Hz, 0,12 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 1,1 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 800 mm |
| Hydraulisch systeemolie | ca. 26 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 100 l |
| Machineafmetingen (min.) | 3800 x 2500 x 2050 mm |
| Machineafmetingen (max.) | 3800 x 2700 x 2700 mm |
| Machinegewicht | 4200 kg |
Kegelwielkast met 7,5 kW motor – Standaarduitrusting
Kegelwielkast met 7,5 kW motor verhoogt het snijvermogen. Efficiënt voor zeer productief zagen van taaie metalen, bijvoorbeeld roestvrij staal.
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Elektrische reinigingsborstel – Standaarduitrusting
Stalen cirkelborstel aangedreven door een industriële motor met wormwieloverbrenging. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Drukregeling – Standaarduitrusting
Hydraulisch aangestuurde, dubbelzijdige automatische regeling van de zaagbandinvoer in de snede, afhankelijk van de weerstand van het te zagen materiaal. Dit verkort de zaagtijd en levensduur van de zaagband aanzienlijk.
Hydraulische spanning – Standaarduitrusting
Zorgt voor comfortabel spannen van de zaagband via het centrale bedieningspaneel. Optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Schroefchiptransporteur – Standaarduitrusting
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series van volledige materialen die grote hoeveelheden spanen produceren.
Spoelspuitpistool – Standaarduitrusting
Voor het reinigen van de werkruimte van de machine.
Hydraulisch drukapparaat HVP
Wordt gebruikt voor het klemmen van te snijden materiaalbundels. Garandeert een betrouwbare klemming door hydraulisch geregelde verticale contactdruk die binnen de cyclus van de machine werkt.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Weergave van hoeken
Digitaal scannen en weergeven van de ingestelde snijhoeken zorgt voor een snelle en nauwkeurige instelling van de gewenste hoek. De waarde wordt weergegeven op een overzichtelijk, ergonomisch geplaatst display. Wij raden deze apparatuur met name aan voor hoeksneden.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare houtsnipperbak.
