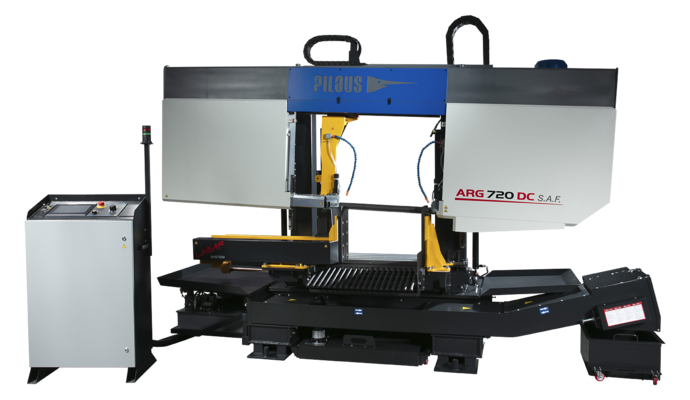

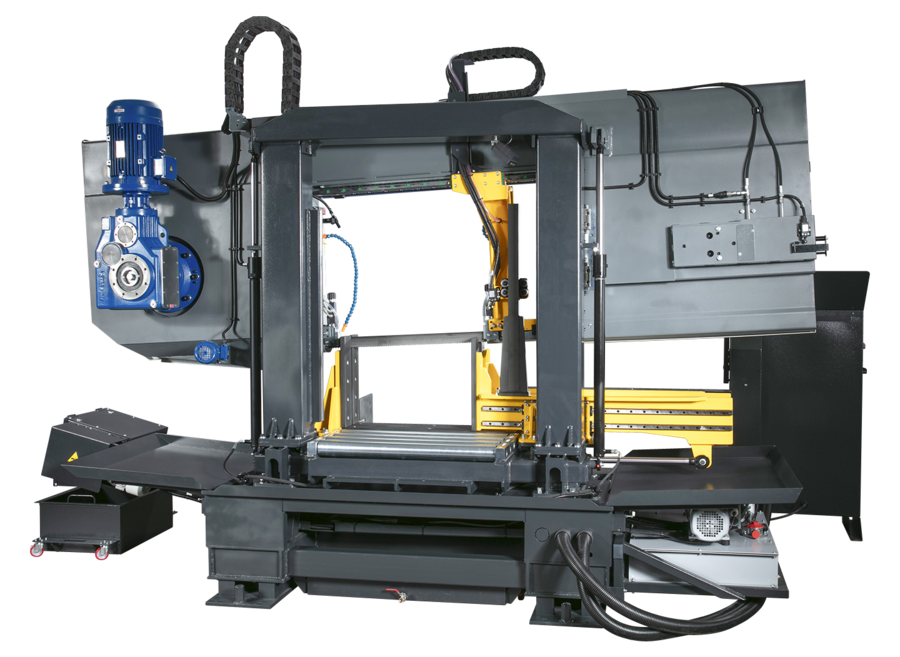

Pilous ARG 720 DC S.A.F.
De ARG 720 DC S.A.F. is een robuuste dubbelkoloms semi-automatische lintzaag voor continu industrieel zaagwerk
en het nauwkeurig zagen van zware werkstukken. De massieve, lineair geleide zaagarm en het volledige hydraulische
systeem zorgen voor stabiliteit, herhaalnauwkeurigheid en een lange bandstandtijd. Ontworpen voor loodrecht (90°) zagen.
Belangrijkste voordelen
Constructie & precisie

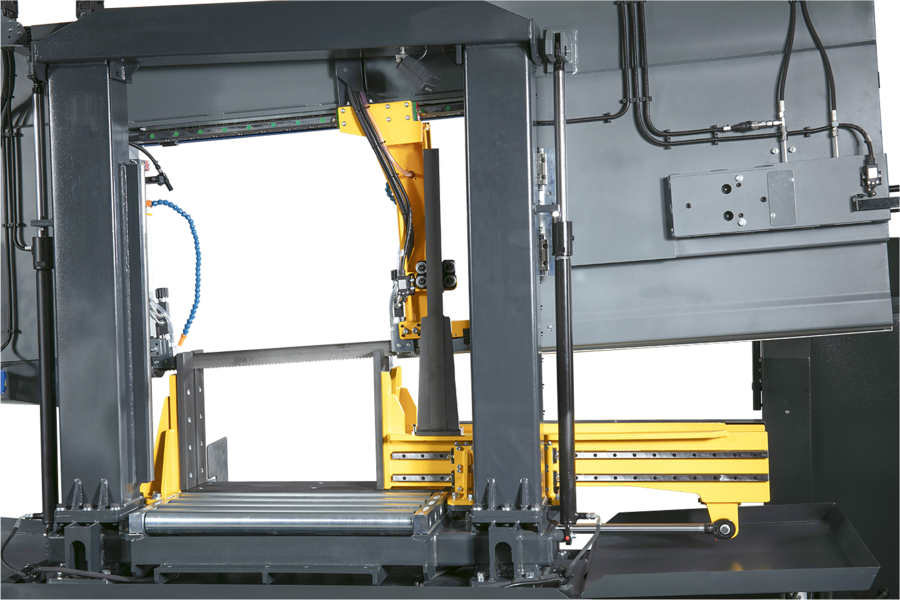

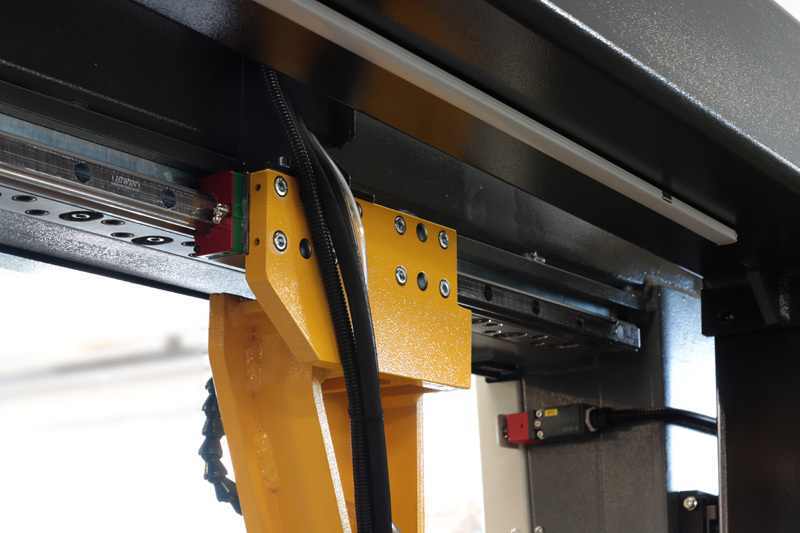

- Dubbelkoloms arm op lineaire geleidingen: trillingsarm, stijf en constant nauwkeurig.
- Industriële zaagband 54 × 1,6 mm voor uiteenlopende materialen (o.a. RVS/gereedschapsstaal).

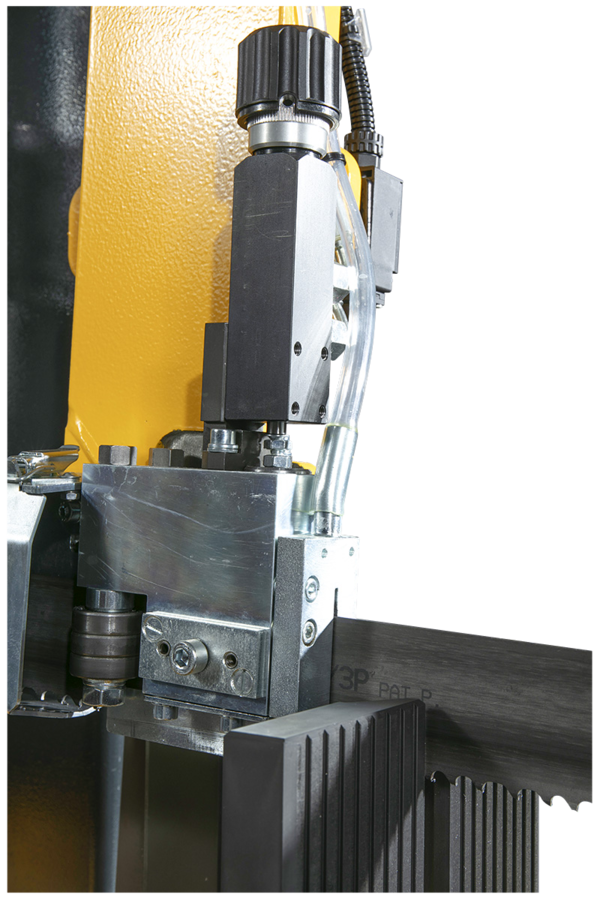

- Grote loopwielen en driezijdige hardmetalen geleiding voor nette snijkwaliteit en lange levensduur.
Bediening & cycli

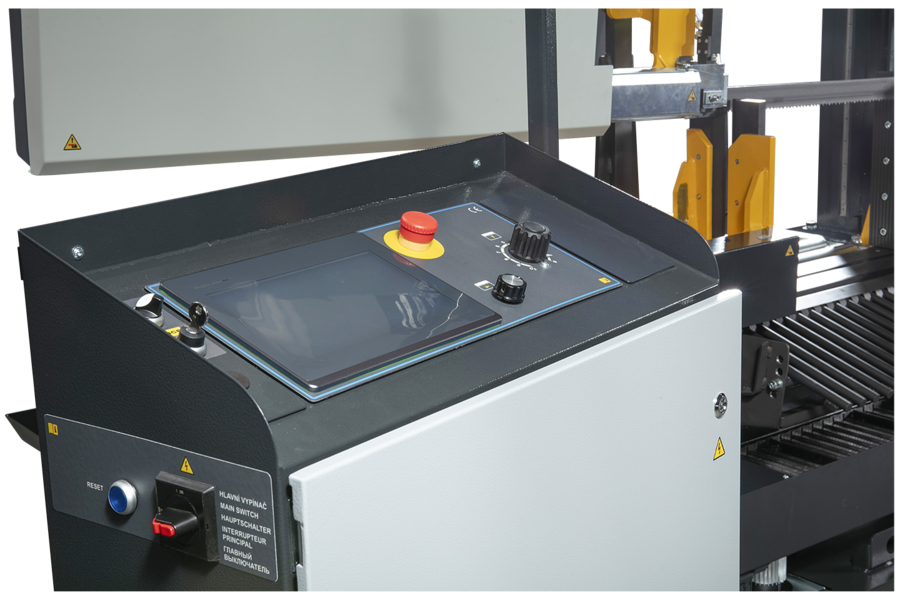

- Touchscreen-paneel: snelheid, armvoeding, motorbelasting en meldingen in één overzicht.
- Semi-automatische cyclus met één knop: klemmen → koeling/zaagstart → zagen → stop → arm omhoog → ontklemmen.
- Handmatige modus: alle functies ook afzonderlijk te bedienen.
Hydrauliek, koeling & spanenafvoer

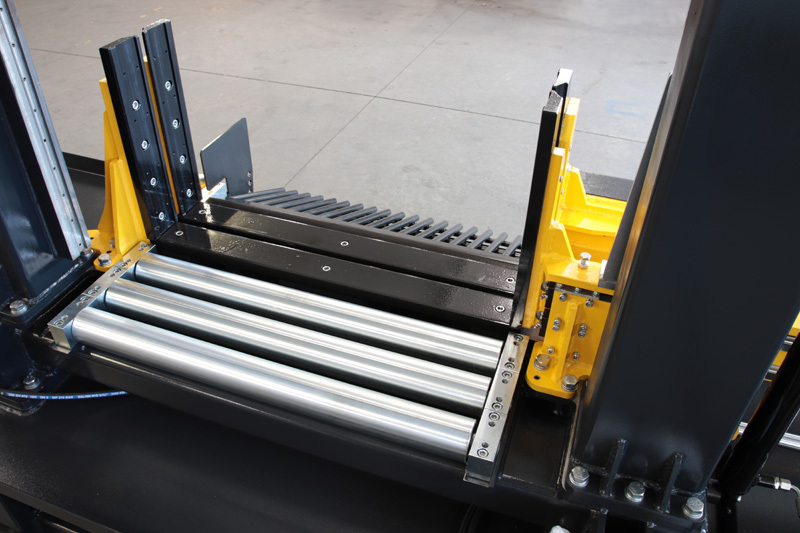

- Volslag-bankschroef met instelbare klemkracht voor optimale fixatie van zware werkstukken.
- Frequentieomvormer voor traploze bandsnelheid 15–90 m/min.

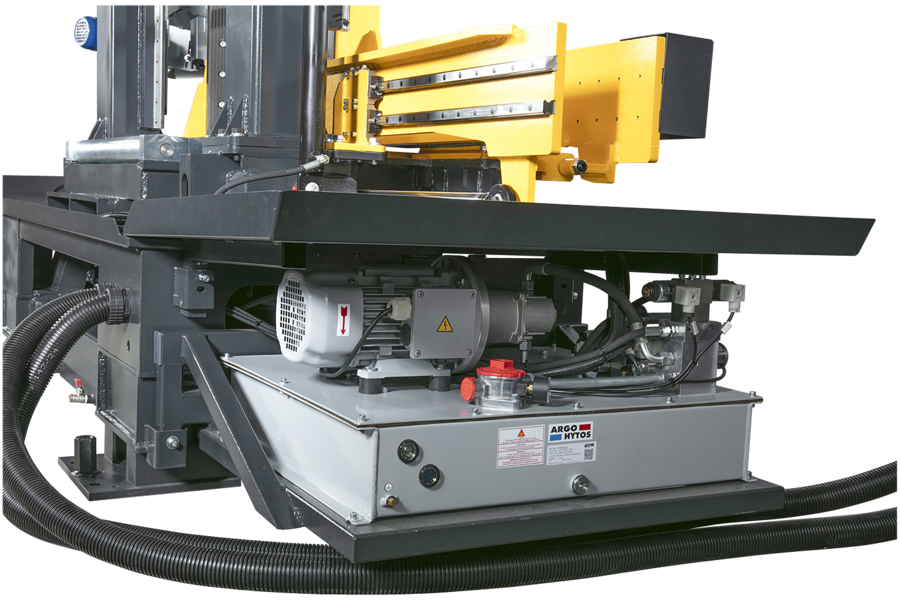

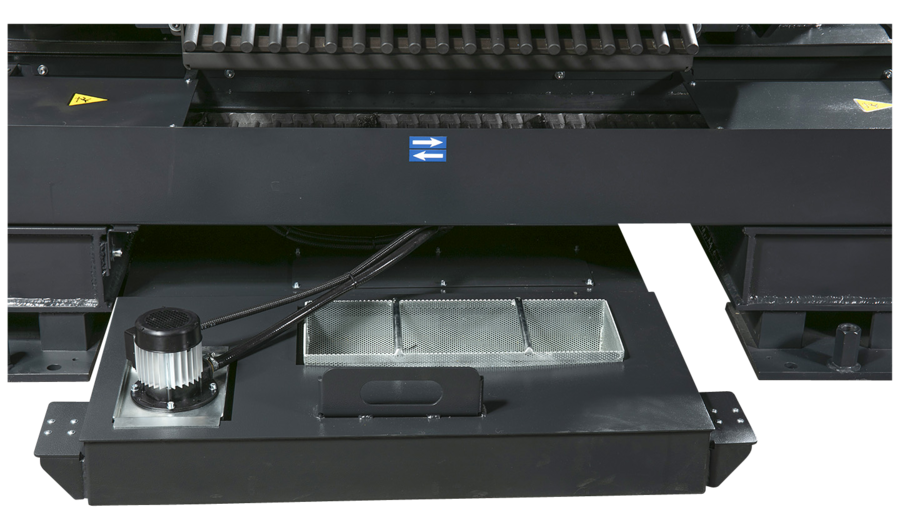

- Compleet koelsysteem met aparte regeling per geleider en extra uitlaten; krachtige pomp in de machinevoet.
- Optionele schraper- (SDA) of plaat-chiptransporteur (SDC) en chipcontainer (SDB) voor seriewerk.
- Heldere LED-werkverlichting van het snijgebied.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Zaagcapaciteit 90° (rond / vierkant / rechthoek) | Ø 720 mm / 680 mm / 800 × 620 mm |
| Zaagbandsnelheid | 15–90 m/min (variabel via frequentieomvormer) |
| Zaagband | 7690 × 54 × 1,6 mm |
| Werkhoogte bundelklem | ca. 687 mm |
| Motoren | Hoofdmotor 7,5 kW • hydraulische eenheid 1,5 kW • pomp 0,12 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ~45 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ~70 l |
| Afmetingen / Gewicht | ca. 4052 × 1044 × 2800 mm • ~3000 kg |
| Zaaghoek | Recht (geen verstek) |
Specificaties en leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer, 7,5 kW motor met kegelwielkast, hydraulische bandspanning, LED-verlichting.
- Opties: signaleringsbaken (M2), extra rol achter de snede (PV), extra bankschroef achter de snede (ADV),
schraper- of plaat-chiptransporteur (SDA/SDC), chipcontainer (SDB).
Conclusie
De ARG 720 DC S.A.F. verenigt een extreem stijve dubbelkoloms bouw met intuïtieve besturing en krachtige hydrauliek.
Resultaat: hoge productiviteit, strakke toleranties en betrouwbare prestaties bij zware en grote werkstukken.
| 90° | |
 | 720 |
 | 680 |
 | 800 x 620 |
| Hoofdmotor | 400 V, 50 Hz, 7,5 kW |
| Pompmotor | 400 V, 50 Hz, 0,12 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 1,5 kW |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 687 mm |
| Hydraulisch systeemolie | ca. 45 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Koelvloeistoftank | ca. 70 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 3000 kg |
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.

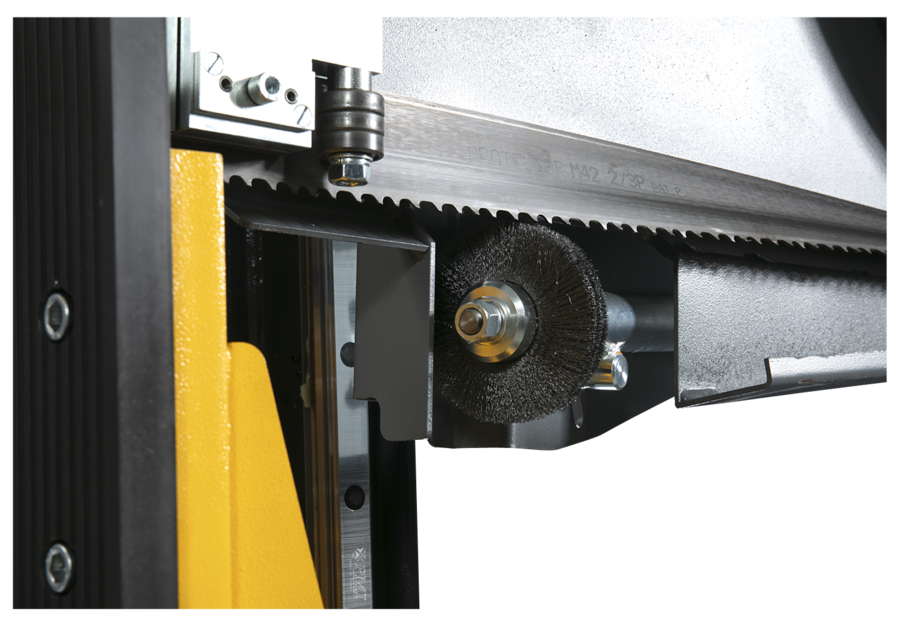

Elektrische reinigingsborstel – Standaarduitrusting
Stalen cirkelborstel aangedreven door een industriële motor met wormwieloverbrenging. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Drukregeling – Standaarduitrusting
Hydraulisch aangestuurde, dubbelzijdige automatische regeling van de zaagbandinvoer in de snede, afhankelijk van de weerstand van het te zagen materiaal. Dit verkort de zaagtijd en levensduur van de zaagband aanzienlijk.
Spoelspuitpistool – Standaarduitrusting
Voor het reinigen van de werkruimte van de machine.
LED-lamp – Standaarduitrusting
Hoogwaardige verlichting van de werkplek door een serie krachtige LES-lampen met afdekkap. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.

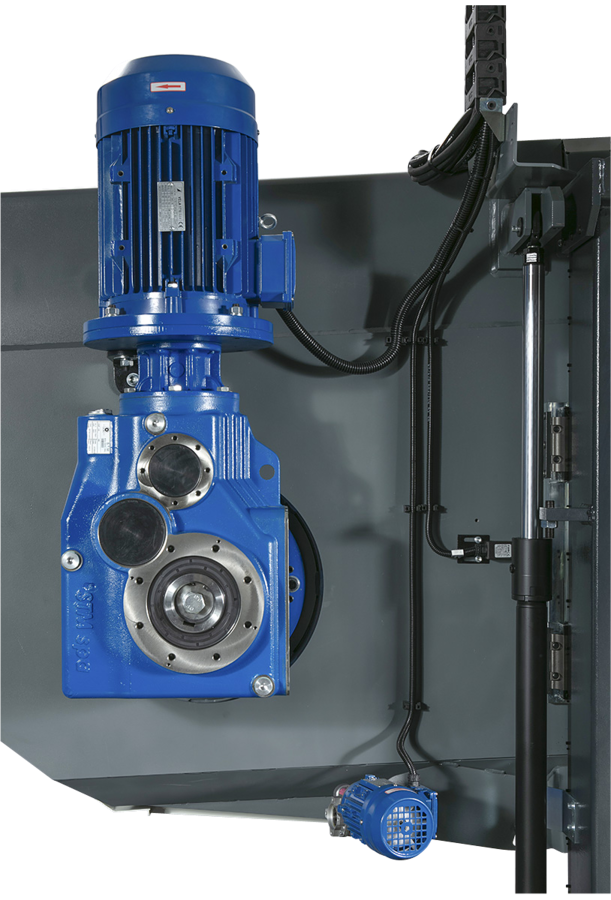

Kegelwielkast met 7,5 kW motor – Standaarduitrusting
Kegelwielkast met 7,5 kW motor verhoogt het snijvermogen. Efficiënt voor zeer productief zagen van taaie metalen, bijvoorbeeld roestvrij staal.
Hydraulische spanning – Standaarduitrusting
Zorgt voor comfortabel spannen van de zaagband via het centrale bedieningspaneel. Optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Hydraulische bundelklem
De massieve, volle slag drukinrichting zorgt voor optimale verticale klemming bij het zagen van werkstukken in bundels. Een hydraulisch aangestuurde drukplaat met instelbare hefhoogte wordt via lineaire geleiding geleid en klemt het werkstuk over de volledige lengte van de materialenklem. De hefhoogte is eenvoudig instelbaar via een touchscreen, afhankelijk van de grootte van het werkstuk, en de klemming is gesynchroniseerd met de verticale bankschroef.
Materiaalgoot KL 640
Sluit continu aan op de bankschroef achter de snede en zorgt ervoor dat gesneden stukken eenvoudig in een bak kunnen worden geschoven bij het snijden van grotere series.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Signaalbaken M2
De signaallamp is ontworpen voor het op afstand controleren van de werkstatus van de machine. De tweekleurige lamp is uitgerust met ledlampen met een hoge lichtsterkte en zichtbaarheid vanuit alle richtingen, dankzij een unieke lensvorm.
Groen lampje – indicatie dat de machine in werking is, het zaagblad bevindt zich in de snede. Na het zagen en het stoppen van het zaagblad gaat het lampje uit om aan te geven dat een volgende snede kan worden gestart.
Rood lampje – indicatie van een storing, bijvoorbeeld een gebroken zaagblad, overbelasting van de hoofdmotor, geopende veiligheidskap en andere storingen die tot het stoppen van de machine leiden.
Extra rol PV
Te monteren in plaats van de slede achter de snede. Vergemakkelijkt de materiaaltoevoer bij het zagen van lange werkstukken.
Extra bankschroef achter de ADV-snijding
De dubbelzijdige werkstukklem voorkomt ongewenste bewegingen van het werkstuk tijdens het zagen, vermindert trillingen en spaart het zaagblad.
Schraperchiptransporteur SDA
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series volmateriaal met grote hoeveelheden spanen. Ideaal voor kleine brosse spanen en gietijzerspanen.
Plaatchiptransporteur SDC
De platenspanentransporteur is uitgerust met een stalen platentransportband waarop de spanen vallen en door dwarsschrapers naar een voorbereide opvangbak worden afgevoerd. Deze volle platenband met uitsteeksels voorkomt dat spanen aan de band blijven plakken. De massieve platen van de band voorkomen daarentegen dat kleine spanen door de band stromen. Dit type is ook geschikt voor aluminium spanen.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare houtsnipperbak.
