DYNAMISCH 2.6 (Dynamic 2.6)

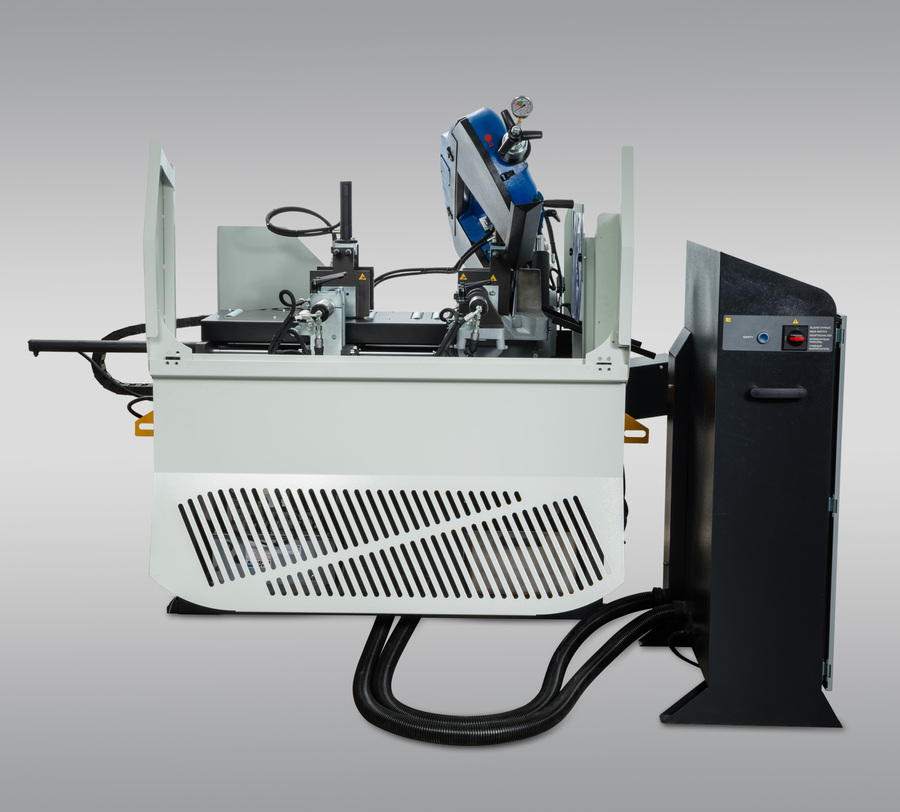

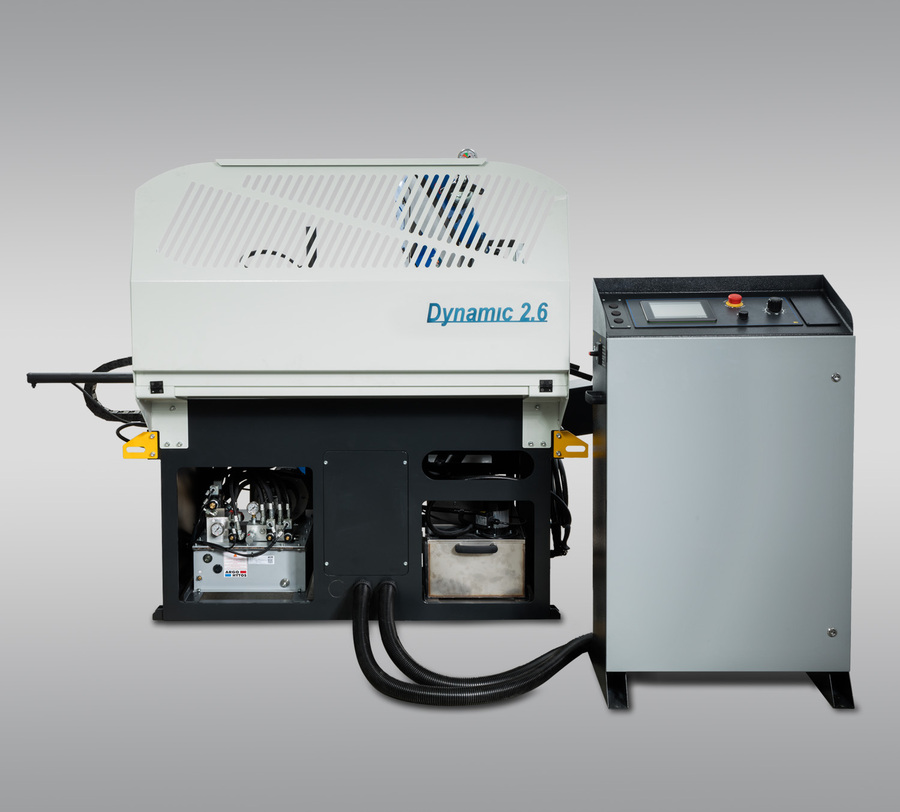

De DYNAMISCH 2.6 is een volautomatische CNC-lintzaag voor seriematig zagen. De proportioneel
geregelde hydraulische aanvoer en de stijve gietijzeren constructie leveren hoge nauwkeurigheid en herhaalbaarheid.

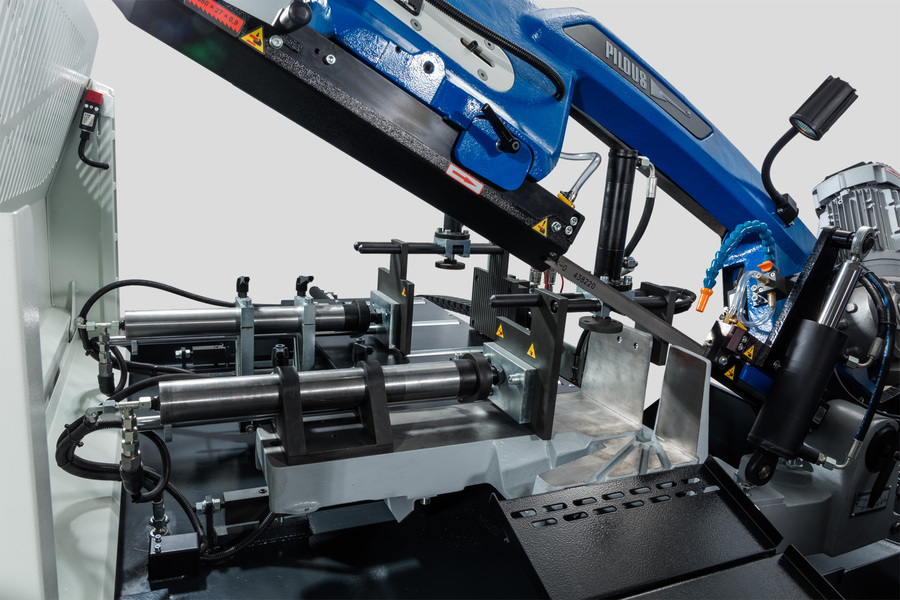

Met verstek tot +45°, max. enkele aanvoerslag 500 mm en bandsnelheid 15–90 m/min is dit een
compacte maar krachtige machine voor de werkplaats.
Belangrijkste voordelen
Constructie & precisie
- Stijve gietijzeren hoofdcomponenten en arm met geïntegreerde kabels/koeling.

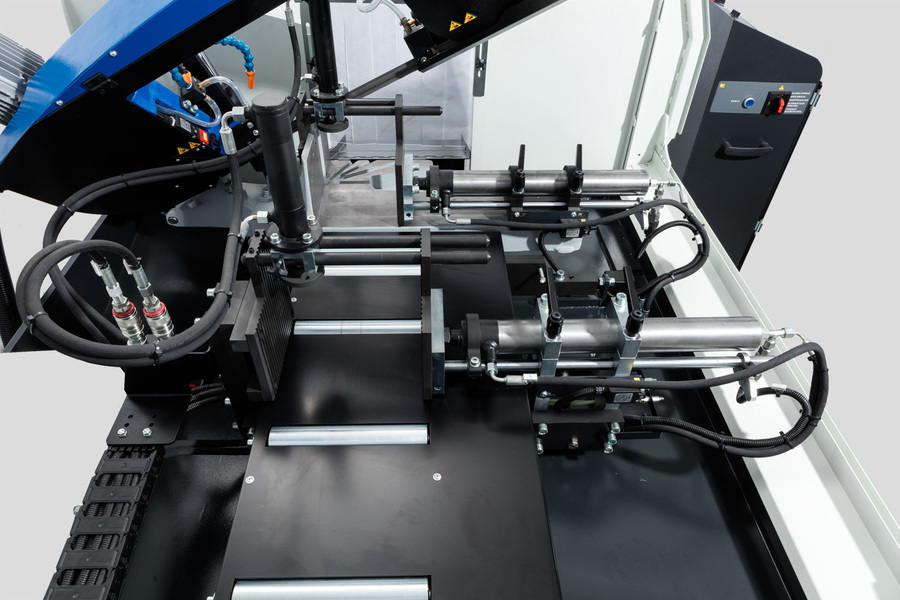

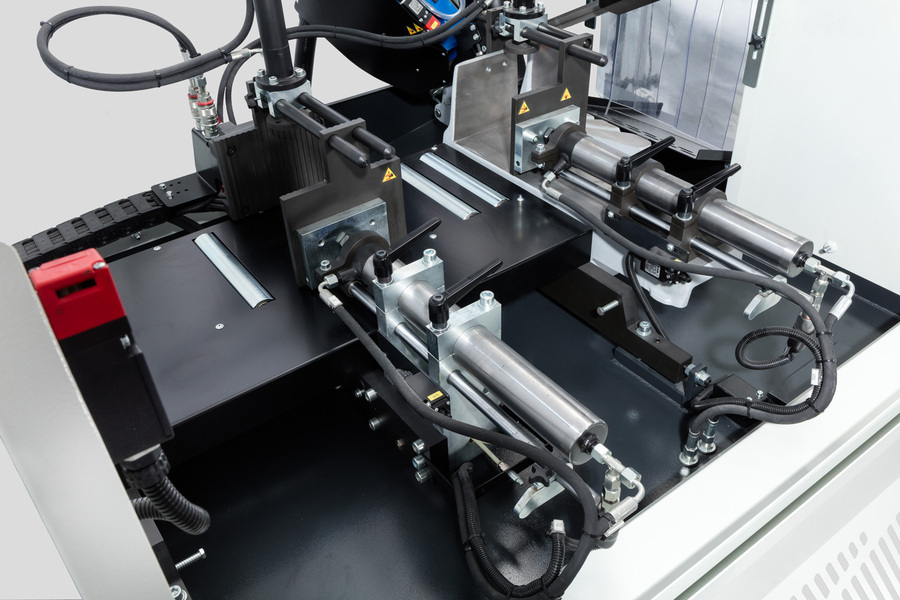

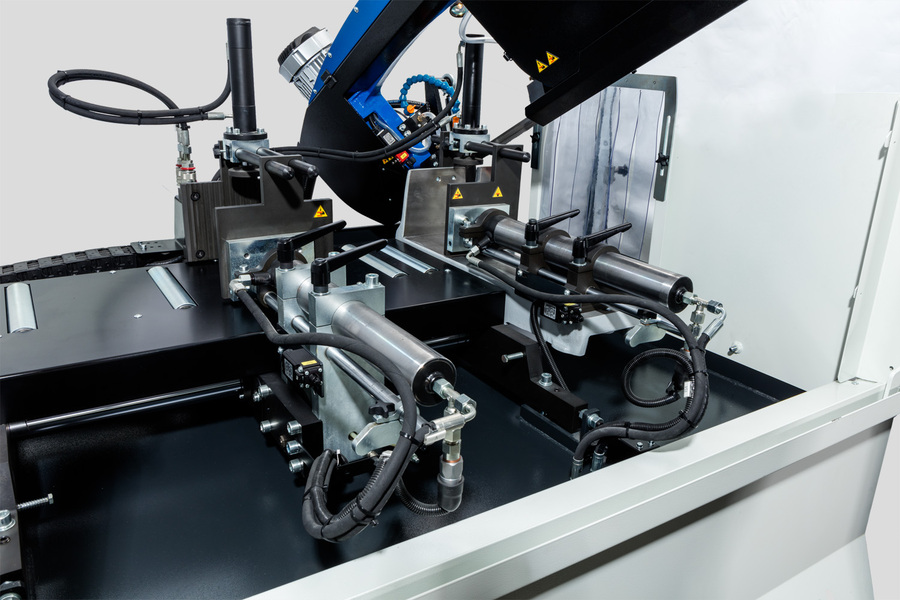

- Robuuste toevoerklem op hardverchroomde staven; lineair meetsysteem voor hoge nauwkeurigheid.
- Zaagband 27 × 0,9 mm; grote loopwielen en driezijdige geleiding voor nette sneden en lange standtijd.
Productiviteit & bediening
- 7,5″ kleurentouchscreen; eenvoudige invoer van lengte en aantal.
- Automatisch, semi-automatisch of handmatig; functies ook afzonderlijk te bedienen.
- Proportioneel geregelde aanvoer met CNC-gestuurde acceleratie/deceleratie → aanvoernauwkeurigheid ±0,1 mm.
Koeling, spanen & veiligheid
- Compleet koelsysteem met krachtige pomp; debiet afzonderlijk regelbaar per geleider + extra uitlaat.
- Grote uitneembare spanenbak; optie schroeftransporteur en chipscheiders voor seriewerk.
- Bandbreuk-/spanningcontrole; automatische stop bij bandbreuk.
Zaagcapaciteiten
| Hoek | Rond (Ø) | Vierkant | Rechthoek |
|---|---|---|---|
| 90° | 260 mm | 245 mm | 270 × 210 mm |
| +45° | 180 mm | 170 mm | 180 × 120 mm |
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Max. enkele aanvoerslag | 500 mm |
| Aanvoersnelheid materiaal | 1,8 / 4,2 / 6,6 m/min |
| Zaagbandsnelheid | 15–90 m/min (frequentieomvormer) |
| Zaagband | 27 × 0,9 mm |
| Werkhoogte bankschroef | 870 mm |
| Motoren | Hoofdmotor 2,2 kW • hydrauliek 0,55 kW • pomp 0,12 kW (400 V / 50 Hz) |
| Vloeistoffen | Hydrauliek ca. 26 l (ISO 6743/4-HM; DIN 51 524-2 HLP) • koelvloeistof ca. 35 l |
| Machinegewicht | ca. 870 kg |
| Verstekbereik | 90° tot +45° |
Specificaties en leveromvang kunnen per uitvoering wijzigen. Afbeeldingen ter illustratie.
Standaarduitrusting & opties
- Standaard: frequentieomvormer (15–90 m/min), drukregeling voor zaaginvoer, spanenbak, koelsysteem.
- Opties: HVP bundelklem (verticale druk in cyclus), KL materiaalgoot, olienevelsmering (MM), laseruitlijning (LS), reinigingsborstel KDM, schroefchiptransporteur (SD), chipcontainer (SDB), magnetische chipscheider, spoelspuitpistool (OPL).
Conclusie
DYNAMISCH 2.6 koppelt een stijve gietijzeren machinebasis aan slimme, proportionele hydrauliek en een
intuïtief touchscreen. Resultaat: korte cycli, strakke toleranties en lage stilstand—perfect voor seriewerk.
| 90° | +45° | |
 | 260 | 180 |
 | 245 | 170 |
 | 270 x 210 | 180 x 120 |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Pompmotor | 400 V, 50 Hz, 0,12 kW |
| Hydraulische motoreenheid | 400 V, 50 Hz, 0,55 kW |
| Voedingssnelheid van het materiaal | 1,8 / 4,2 / 6,6 m/min. |
| Zaagbladsnelheid | 15-90 m/min. |
| Werkhoogte van de bankschroef | 870 mm |
| Hydraulisch systeemolie | ca. 26 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP |
| Koelvloeistoftank | ca. 35 l |
| Machineafmetingen | Maattekening |
| Machinegewicht | 870 kg |
Frequentieomvormer – Standaarduitrusting
Maakt het mogelijk om de snijsnelheid traploos te regelen tussen 15 en 90 m/min. en zo de optimale snijcondities voor het betreffende materiaal in te stellen.
Hydraulisch drukapparaat NC
Wordt gebruikt om bundels te snijden materiaal vast te klemmen. De klem zorgt voor een betrouwbare klemming met hydraulisch bediende verticale druk, die binnen de cyclus van de machine werkt. Hij wordt op de vaste bankschroef en de invoerbankschroef gemonteerd.
Materiaalgoot KL
Sluit de bankschroef achter de snede aan en zorgt ervoor dat gesneden stukken gemakkelijk in een bak kunnen worden geschoven bij het snijden van grotere series. De gootconstructie, bestaande uit twee delen, voorkomt lekkage van koelmiddel.
Halogeenlamp LA
Zorgt voor een goede verlichting van de werkplek van de machine. Een onmisbaar hulpmiddel, vooral wanneer de verlichting op de werkplek onvoldoende is.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Laseruitlijning LS
Hoogwaardige industriële laser projecteert de snijlijn op het te snijden materiaal. Maakt het instellen van de gewenste materiaallengte eenvoudiger, sneller en nauwkeuriger.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Drukregeling
Hydraulisch aangestuurde, eenzijdige automatische regeling van de zaagbandinvoer in de snede, afhankelijk van de weerstand van het te zagen materiaal. Verkort de zaagtijd en de levensduur van de zaagband aanzienlijk.

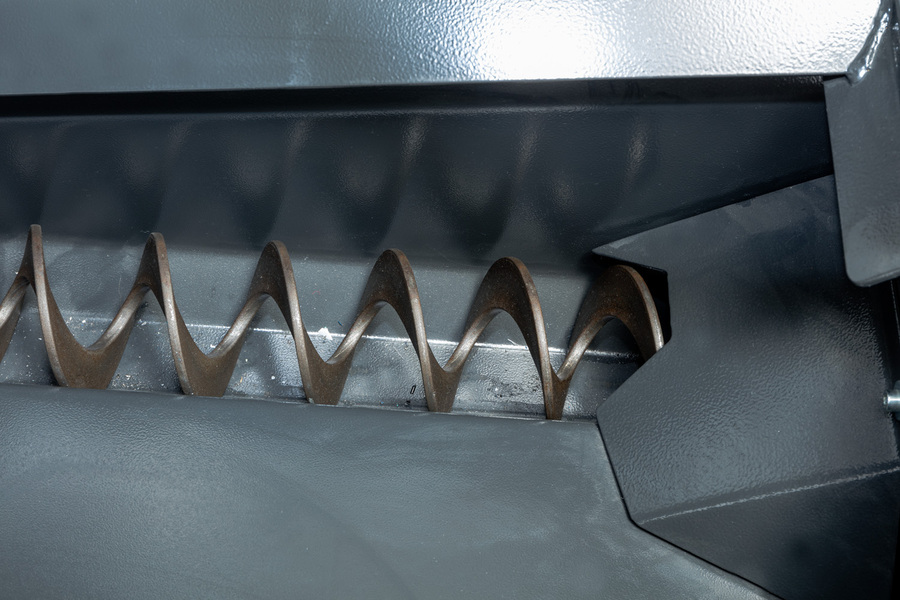

Schroefchiptransporteur SD
Zorgt voor een soepele afvoer van spanen uit de machine. Vermindert de reinigingstijd van de machine, vooral bij het zagen van series van volledige materialen die grote hoeveelheden spanen produceren.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Spoelspuitpistool OPL
Voor het reinigen van de werkruimte van de machine.
Chipcontainer SDB
Voor eenvoudig verplaatsen is de houtsnippercontainer voorzien van wielen en een draaibare houtsnipperbak.
Spaanderscheider
De spaanderscheider is een gegalvaniseerde, fijn geperforeerde opvangbak voor het efficiënt opvangen van zaagsel dat door een zeef in de bodem is gegaan. Deze opvangbak is eenvoudig te verwijderen wanneer deze gevuld is en is gemakkelijk te reinigen buiten de machine.
Magnetische chipscheider
Voor bijzonder fijne spanen die door de zeven van de zaag zijn gegaan, wordt een zeer efficiënte magneetscheider gebruikt. Dit bespaart tijd bij het reinigen en demonteren van het koelpad en verlengt de levensduur van de koelemulsie. Deze scheider is eenvoudig te verwijderen en buiten de machine te rein
