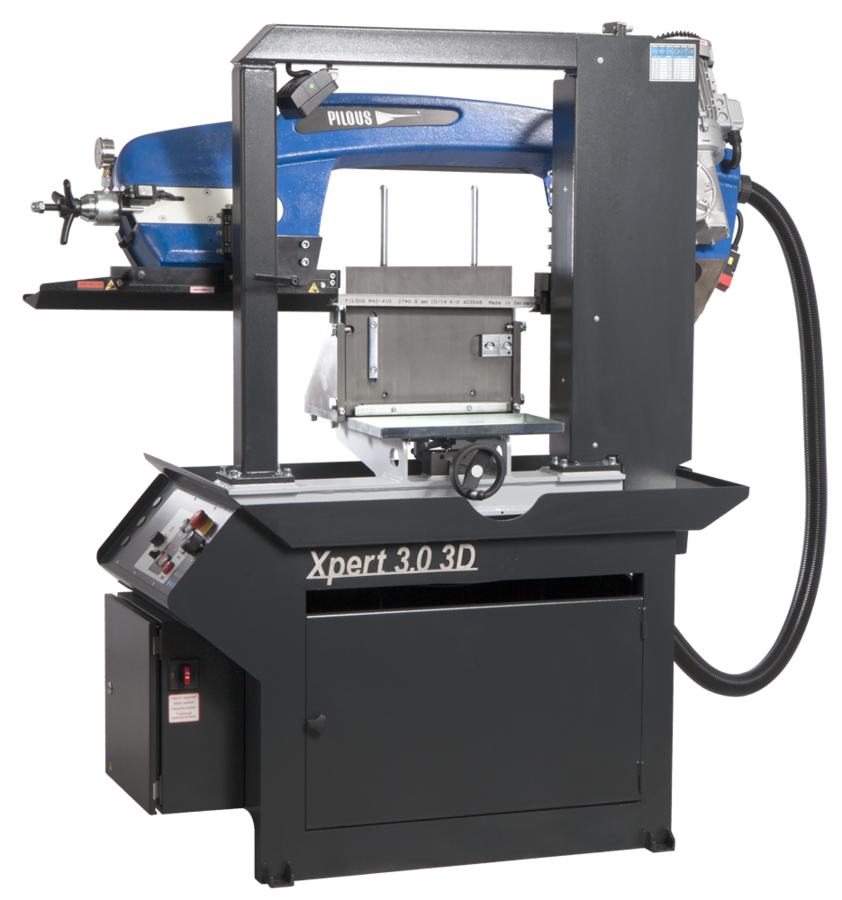

XPERT 3.0 3D — lintzaag voor 3D-geprinte metalen onderdelen
0,1 mm nauwkeurig • 1,5 mm snijbreedte
De XPERT 3.0 3D is een robuuste tweekoloms lintzaag die 3D-geprinte metalen onderdelen
snel en nauwkeurig van de bouwplaat scheidt. Dankzij het instelbare klemsysteem, de stijve
dubbele-kolomconstructie en frequentiegestuurde bandsnelheden minimaliseer je nabewerking en materiaalverlies.
Belangrijkste voordelen

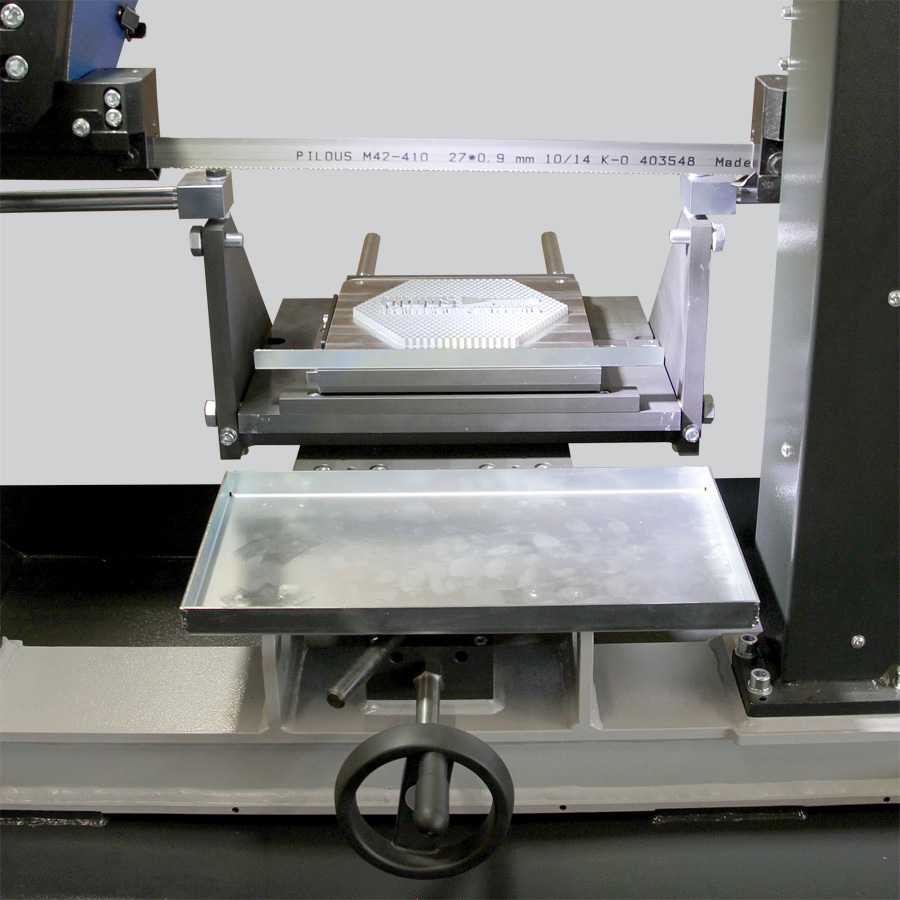

Slim klemsysteem voor bouwplaten
- Instelbaar klemsysteem met kantelmechanisme: horizontaal klemmen, verticaal zagen.
- Traploos verstelbare bek voor platen ca. 10–60 mm (mechanisch bereik ±0–70 mm).
- Klemopties: schroefpatroon 210×210 mm met M5/M6/M8 of snelklemsysteem (één schroef).
- Standaard klem tot 250×250 mm; max. plaat 300×300 mm.
Constructie & aandrijving
- Gegoten zaagarm met dubbele kolom op lineaire geleidingen voor stijfheid & precisie.
- Bimetaalband 27×0,9 mm met driezijdige hardmetalen geleiding vóór en na de snede.
- Hydraulische unit voor armbeweging en klemmen; auto-return naar instelpositie.
- Compact onderstel (±700 mm breed) met opvangbak en LED-werkverlichting.
Prestaties
- Zaagbandsnelheid via frequentieomvormer: 20–130 m/min.
- Bedieningshoogte klem ca. 900 mm voor ergonomie.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Max. bouwplaat (B×D) | 300 × 300 mm |
| Standaard klem | 250 × 250 mm |
| Schroefpatroon | 210 × 210 mm (M5/M6/M8) |
| Zaagband | Bimetaal 27 × 0,9 mm |
| Zaagbandsnelheid | 20–130 m/min (frequentiegestuurd) |
| Hoofdmotor | 400 V / 50 Hz / 2,2 kW |
| Hydraulische motor | 400 V / 50 Hz / 0,18 kW |
| Hydraulische olie | ~ 6 l (ISO 6743/4-HM; DIN 51 524-2 HLP) |
| Afmetingen (max.) | 1900 × 980 × 1900 mm |
| Gewicht | ~ 513 kg |
Afbeeldingen zijn illustratief; specificaties kunnen per uitvoering wijzigen.
Accessoires & opties
- Zaagbandspanningsindicator (CD) voor nauwkeurige spanningscontrole.
- Reinigingsborstel (KDM) op aandrijfwiel verwijdert spanen achter de snede.
- Olienevelsmering (MM) als alternatief voor klassieke koeling.
- Zuigbox (Ø50 mm, tweedelig) – niet combineerbaar met “Koeling van het zaagblad”.
- Koeling van het zaagblad – niet combineerbaar met “Zuigbox”.
- Behandelingstafel met elektrische hoogteregeling voor platen tussen printer en zaag.
Pilous • Additive manufacturing
XPERT 3.0 3D — lintzaag voor 3D-geprinte metalen onderdelen
De XPERT 3.0 3D is een robuuste tweekoloms lintzaag die 3D-geprinte metalen onderdelen snel en nauwkeurig van de bouwplaat scheidt. Dankzij het instelbare klemsysteem, de stijve dubbele-kolomconstructie en frequentiegestuurde bandsnelheden minimaliseer je nabewerking en materiaalverlies.
Belangrijkste voordelen
Slim klemsysteem voor bouwplaten
- Instelbaar klemsysteem met kantelmechanisme: horizontaal klemmen, verticaal zagen.
- Traploos verstelbare bek voor platen ca. 10–60 mm (mechanisch bereik ±0–70 mm).
- Klemopties: schroefpatroon 210×210 mm met M5/M6/M8 of snelklemsysteem (één schroef).
- Standaard klem tot 250×250 mm; max. plaat 300×300 mm.
Constructie & aandrijving
- Gegoten zaagarm met dubbele kolom op lineaire geleidingen voor stijfheid & precisie.
- Bimetaalband 27×0,9 mm met driezijdige hardmetalen geleiding vóór en na de snede.
- Hydraulische unit voor armbeweging en klemmen; auto-return naar instelpositie.
- Compact onderstel (±700 mm) met opvangbak en LED-werkverlichting.
Prestaties
- Zaagbandsnelheid via frequentieomvormer: 20–130 m/min.
- Bedieningshoogte klem ca. 900 mm voor ergonomie.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Max. bouwplaat (B×D) | 300 × 300 mm |
| Standaard klem | 250 × 250 mm |
| Schroefpatroon | 210 × 210 mm (M5/M6/M8) |
| Zaagband | Bimetaal 27 × 0,9 mm |
| Zaagbandsnelheid | 20–130 m/min (frequentiegestuurd) |
| Hoofdmotor | 400 V / 50 Hz / 2,2 kW |
| Hydraulische motor | 400 V / 50 Hz / 0,18 kW |
| Hydraulische olie | ~ 6 l (ISO 6743/4-HM; DIN 51 524-2 HLP) |
| Afmetingen (max.) | 1900 × 980 × 1900 mm |
| Gewicht | ~ 513 kg |
Accessoires & opties
- Zaagbandspanningsindicator (CD) voor nauwkeurige spanningscontrole.
- Reinigingsborstel (KDM) verwijdert spanen achter de snede.
- Olienevelsmering (MM) als alternatief voor klassieke koeling.
- Zuigbox (Ø50 mm, tweedelig) – niet combineerbaar met “Koeling van het zaagblad”.
- Koeling van het zaagblad – niet combineerbaar met “Zuigbox”.
- Behandelingstafel met elektrische hoogteregeling.
| Maximale breedte en hoogte van de drukplaat | 300 x 300 mm |
| Hoofdmotor | 400 V, 50 Hz, 2,2 kW |
| Hydraulische eenheidsmotor | 400 V / 50 Hz / 0,18 kW |
| Zaagbladsnelheid | 20-130 m/min. |
| Hoogte van de bedieningsklem | 900 mm |
| Olie in het hydraulische systeem | ca. 6 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Machineafmetingen (max.) | 1900 x 980 x 1900 mm |
| Machinegewicht | 513 kg |
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Reinigingsborstel KDM
Stalen reinigingsborstel, aangedreven door een aandrijfwiel. Wordt gebruikt om spanen van de zaagband achter de snede te verwijderen.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.

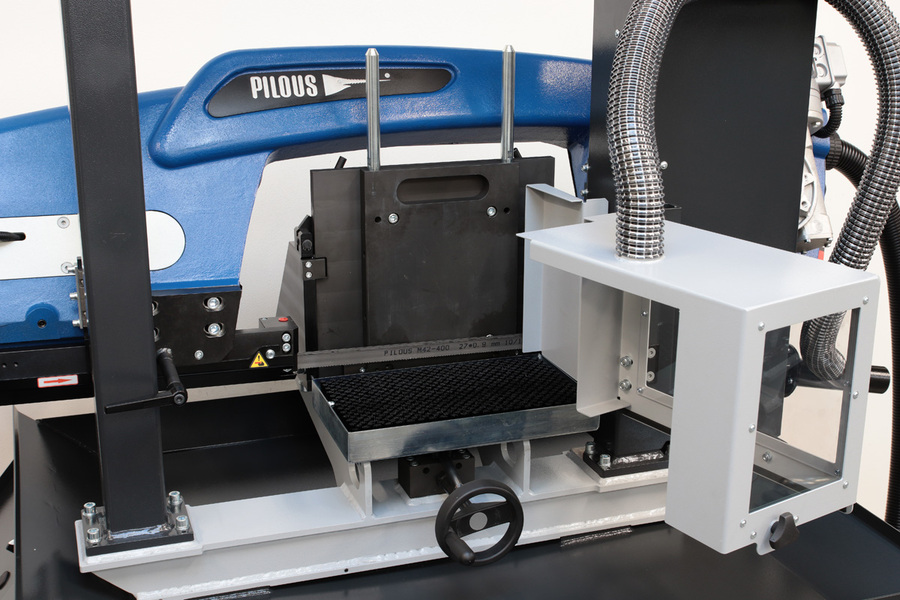

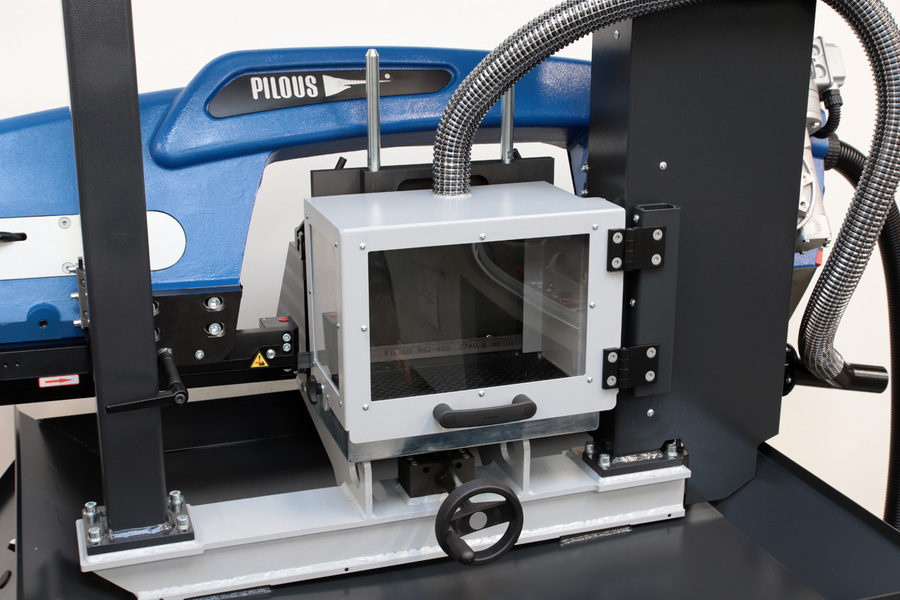

Zuigdoos
De zuigbox helpt stof en spanen uit het snijgebied te weren. De afzuiging is verdeeld in twee delen. De aansluiting voor de krachtige afzuiging heeft een diameter van 50 mm.
Bij een drukplaatformaat van 250x250x20mm is de maximale drukhoogte 300mm
Bij een drukplaatformaat van 300x300x20mm is de maximale drukhoogte 250mmDit accessoire kan niet worden gecombineerd met de volgende accessoires: Koeling van het zaagblad en Reinigingsborstel
Koeling van het zaagblad
Koeling van het zaagblad verlengt de levensduur van het zaagblad, verwijdert spanen en draagt bij aan een hogere zaagkwaliteit. De koelmiddelpomp start tegelijk met het zaagblad. De hoeveelheid emulsie wordt gedoseerd door een klep op de geleidingskoppen. De emulsie wordt via de afvalcontainer teruggevoerd naar het systeem.
Dit accessoire kan niet worden gecombineerd met de volgende accessoires: Zuigbox
Behandelingstafel
De tafel maakt eenvoudige manipulatie van zware printplaten tussen 3D-printer en zaag mogelijk. De tafelhoogte kan elektrisch worden aangepast.
