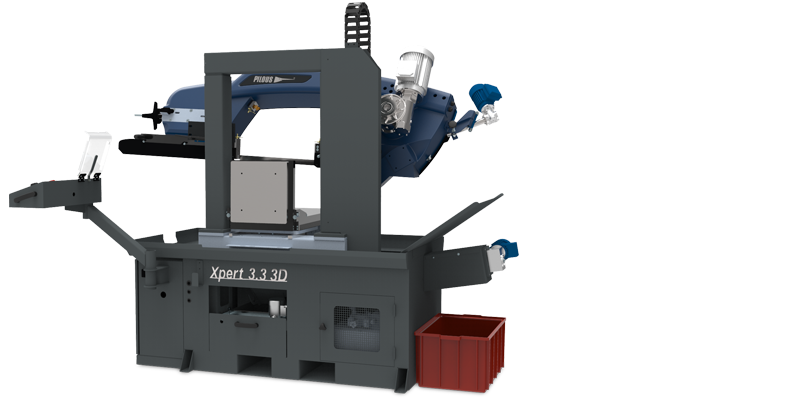

XPERT 3.3 3D — lintzaag voor 3D-geprinte metalen onderdelen
±0,2 mm nauwkeurig • ~1,7 mm snijbreedte
De XPERT 3.3 3D is een robuuste, tweekoloms lintzaag die 3D-geprinte metalen onderdelen
snel en nauwkeurig van de grondplaat scheidt. Het instelbare klemsysteem met kantelmechanisme klemt
de plaat horizontaal en kantelt hydraulisch naar een verticale werkpositie, voor een stabiele snede met minimale
speling en materiaalverlies. Automatische snede-uitschakeling en terugkeer naar de ingestelde startpositie verhogen
het gemak en de herhaalnauwkeurigheid.
Belangrijkste voordelen
Slim klemsysteem & workflow
- Speciaal instelbaar klemsysteem met aanslagen; hydraulisch kantelen naar verticale positie.
- Traploos verstelbare bek voor platen van ca. 10–60 mm dik.
- Automatisch instellen van de afstand tussen snede en basisplaat.
- Automatisch vouwen/voeren van de grondplaat en snijcyclus.
Constructie & aandrijving
- Stabiel onderstel met minimale footprint (breedte ca. 850 mm).
- Dubbelkoloms arm op lineaire geleidingen, aangedreven door een krachtige hydraulische eenheid.
- Industriële motor met wormwieloverbrenging en orbitale gietijzeren loopwielen.
- Centraal bedieningspaneel met traploos instelbare zaagbandsnelheid.
Prestaties & ergonomie
- Zaagband 34×1,1 mm (bimetaal) met driezijdige hardmetalen geleiding.
- Snelheidsbereik 20–130 m/min (frequentieomvormer) voor optimale snijkwaliteit en standtijd.
- LED-werkverlichting op het snijvlak.
Technische specificaties
| Kenmerk | Specificatie |
|---|---|
| Max. grondplaat (B×D) | 350 × 350 mm |
| Klembereik plaatdikte | ca. 10–60 mm |
| Snijnauwkeurigheid | ± 0,2 mm |
| Snijbreedte (kerf) | ~ 1,7 mm |
| Zaagband | Bimetaal 34 × 1,1 mm |
| Zaagbandsnelheid | 20–130 m/min (frequentiegestuurd) |
| Hoofdmotor | 400 V / 50 Hz / 3 kW |
| Hydraulische motor | 400 V / 50 Hz / 0,55 kW |
| Hydraulische olie | ca. 25 l (ISO 6743/4-HM; DIN 51 524-2 HLP) |
| Hoogte bedieningsklem | ca. 860 mm |
| Afmetingen machine | 1450 × 2500 × 1970 mm |
| Machinegewicht | ca. 1160 kg |
Afbeeldingen ter illustratie; specificaties kunnen per uitvoering wijzigen.
Accessoires & opties
- Elektrische reinigingsborstel (KDE) — verwijdert spanen achter de snede.
- Zaagbandspanningsindicator (CD) — nauwkeurige instelling en controle van bandspanning.
- Olienevelsmering (MM) — alternatief voor klassieke koeling.
- Zuigbox (Ø50 mm; tweedelig) — verbeterde afzuiging; niet combineerbaar met “Koeling van het zaagblad” of “Reinigingsborstel”.
- Koeling van het zaagblad — langere standtijd; niet combineerbaar met “Zuigbox”.
- Behandelingstafel — eenvoudige manipulatie van zware platen tussen 3D-printer en zaag.
| Maximale breedte en hoogte van de drukplaat | 350 x 350 mm |
| Hoofdmotor | 400 V, 50 Hz, 3 kW |
| Hydraulische eenheidsmotor | 400 V / 50 Hz / 0,55 kW |
| Zaagbladsnelheid | 20-130 m/min. |
| Hoogte van de bedieningsklem | 860 mm |
| Olie in het hydraulische systeem | ca. 25 l (ISO 6743/4-HM, DIN 51 524 deel 2-HLP) |
| Machineafmetingen | 1450 x 2500 x 1970 mm |
| Machinegewicht | 1160 kg |
Elektrische reinigingsborstel KDE
Stalen cirkelborstel aangedreven door een industriële motor met wormwieloverbrenging. Wordt gebruikt om spanen van de zaagband achter de zaagsnede te verwijderen.
Zaagbandspanningsindicator CD
Zorgt voor een nauwkeurige spanning van de zaagband tot de gewenste waarde, volgens de drukmeter en de controle hiervan tijdens het gebruik van de machine. Een optimale spanning van de zaagband is essentieel voor de levensduur en zaagnauwkeurigheid.
Olienevelsmering MM
Creëert een olienevel die op de snijkant wordt gespoten. Vervangt het gebruik van een klassieke koelvloeistof, vooral bij het snijden van secties waarbij lekkages kunnen optreden. Mogelijkheid om organische oliën te gebruiken.
Zuigdoos
De zuigbox helpt stof en spanen uit het snijgebied te weren. De afzuiging is verdeeld in twee delen. De aansluiting voor de krachtige afzuiging heeft een diameter van 50 mm.
Bij een drukplaatformaat van 250x250x20mm is de maximale drukhoogte 300mm
Bij een drukplaatformaat van 300x300x20mm is de maximale drukhoogte 250mmDit accessoire kan niet worden gecombineerd met de volgende accessoires: Koeling van het zaagblad en Reinigingsborstel
Koeling van het zaagblad
Koeling van het zaagblad verlengt de levensduur van het zaagblad, verwijdert spanen en draagt bij aan een hogere zaagkwaliteit. De koelmiddelpomp start tegelijk met het zaagblad. De hoeveelheid emulsie wordt gedoseerd door een klep op de geleidingskoppen. De emulsie wordt via de afvalcontainer teruggevoerd naar het systeem.
Dit accessoire kan niet worden gecombineerd met de volgende accessoires: Zuigbox
Behandelingstafel
De tafel maakt eenvoudige manipulatie van zware printplaten tussen 3D-printer en zaag mogelijk. D
