L- SYSTEEM

L- SYSTEEM

Zware rollenbanen

Een uitzonderlijk stabiel rollenbaansysteem, voorzien van dikwandige, op een draaibank vervaardigde stalen rollen.

• Extreme stabiliteit en een lange levensduur binnen deze categorie worden gegarandeerd door het gebruik van 3 mm dikke verzinkte metalen platen.
• De afzonderlijke modules van 1 of 2 meter kunnen onderling worden gekoppeld, waardoor de optimale totale lengte van de rollenbaan eenvoudig kan worden samengesteld.
• Het massieve uitschuifsysteem maakt een verstelbare poothoogte van 755 tot 955 mm mogelijk.
• Een breed assortiment accessoires en verbindingscomponenten is leverbaar.

Technische gegevens

LS – Verlengmodule voor L-rollenbaan

De LS-verlengmodule is bedoeld om de L-rollenbaan verder uit te breiden.

• Leverbaar in een modulelengte van 1 of 2 meter.
• Voorzien van hetzelfde frame als de standaard L-rollenbaan, maar met een kleiner aantal rollen.

Technische gegevens

Accessoires voor de L-rollenbanen

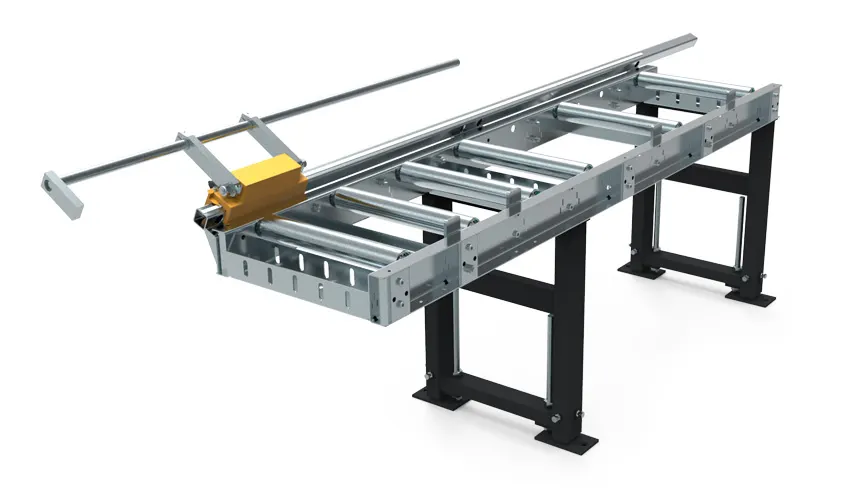

KO – Handmatig meetsysteem

Het KO-meetsysteem maakt een eenvoudige en nauwkeurige instelling van de gewenste materiaal­lengte mogelijk.

• Eenvoudige en effectieve manier om de gewenste materiaal­lengte in te stellen.
• Het massieve systeem is voorzien van een robuuste gietijzeren behuizing voor de aanslag. Deze beweegt over een nauwkeurige stalen geleiding en zorgt voor een hoge instelnauwkeurigheid en lange levensduur.
• De gewenste lengte kan handmatig worden ingesteld met behulp van een analoge millimeterschaal.
• De verplaatsbare zij-aanslag kan worden teruggeklapt om te voorkomen dat het materiaal de aanslag grijpt en daardoor het zaaglint beschadigt.
• Geschikt voor alle typen L-rollenbanen.

Inclusief aanslagsysteem, aanvoersysteem en analoge schaal van de betreffende lengte; rollenbaan niet inbegrepen.

Afmetingen KO

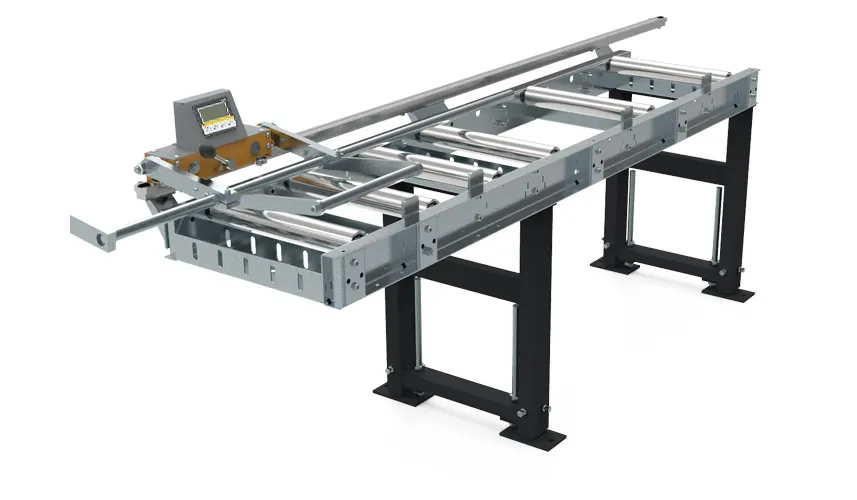

KOD – Digitaal meetsysteem

Het KOD-meetsysteem maakt een eenvoudige en uiterst nauwkeurige instelling van de gewenste materiaal­lengte mogelijk. De actuele positie wordt digitaal weergegeven met een nauwkeurigheid van 0,1 mm.

• Nauwkeurige en eenvoudige instelling van de gewenste lengte, met digitale positieweergave tot 0,1 mm nauwkeurig.
• Het massieve systeem is voorzien van een robuuste gietijzeren behuizing voor de aanslag. Deze beweegt over een nauwkeurige stalen geleiding en zorgt voor een hoge instelnauwkeurigheid en lange levensduur.
• De gewenste lengte wordt handmatig ingesteld en vervolgens vergrendeld.
• Het meetsysteem wordt gevoed door batterijen met een lange levensduur.
• De uiterst stabiele verplaatsbare aanslag kan worden teruggeklapt om te voorkomen dat het materiaal de aanslag grijpt en daardoor het zaaglint beschadigt.
• Geschikt voor alle typen L-rollenbanen.

Inclusief aanslagsysteem met digitale meetinrichting, aanvoersysteem en magnetische meetband van de betreffende lengte; rollenbaan niet inbegrepen.

Afmetingen KOD

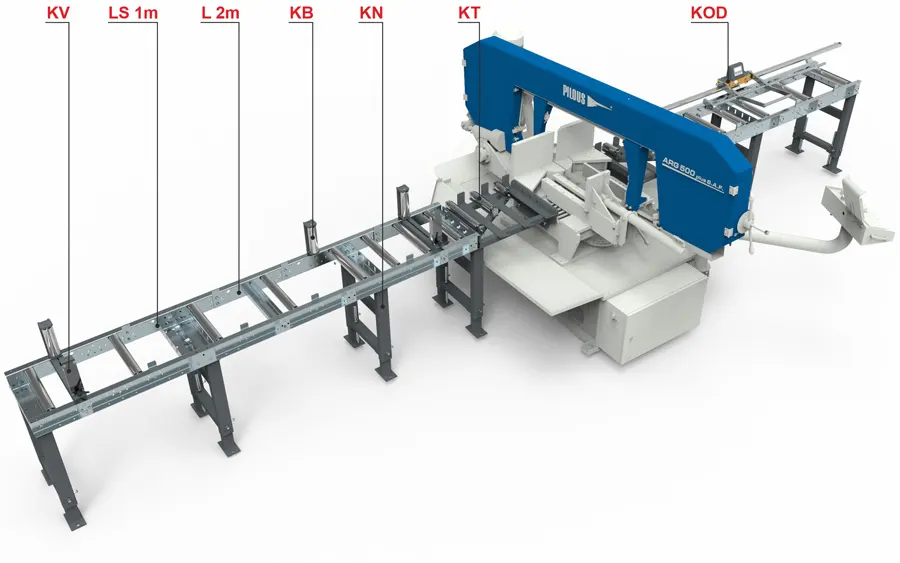

Overige accessoires voor het L System

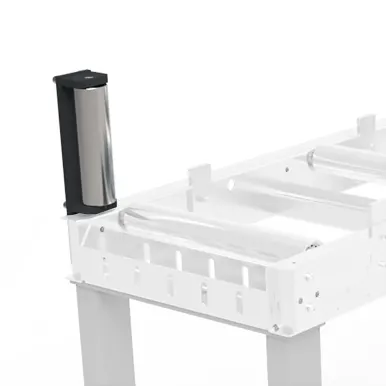

KB – Verticale looprollen

Verticale looprollen voor een nauwkeurige geleiding van het materiaal naar de machineklem.

• Zorgen voor een nauwkeurige materiaalgeleiding richting de machineklem.
• Voorkomen dat het materiaal van de rollenbaan valt.

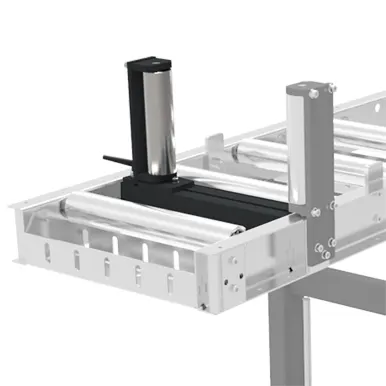

KV – Console met verschuifbare verticale looprol

Een onmisbare ondersteuning bij het zagen van gebundeld materiaal.

• Voorzien van een verschuifbare verticale looprol.
• Alleen geschikt voor rollenbanen in de KB-uitvoering met verticale looprollen.

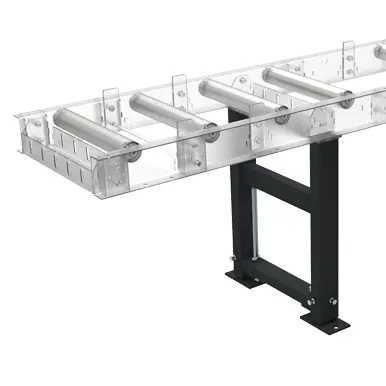

KN – Extra rollenbaanpoot

Extra poot voor het ondersteunen en stabiliseren van de rollenbaan.

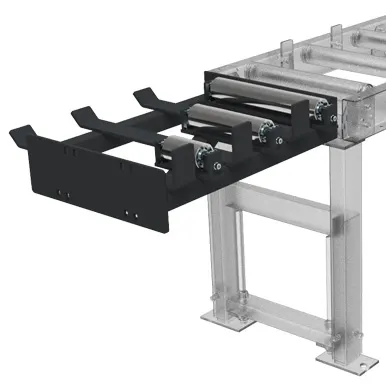

KT – Tussenstuk voor machinekoppeling

Tussenstuk voor het aansluiten en koppelen van de rollenbaan op afzonderlijke machines.

Alleen geschikt voor: ARG 380, ARG 400 en ARG 500 plus S.A.F.
