De ARG 520 DC S.A.F. is een zware industriële dubbelkoloms metaalbandszaag voor het nauwkeurig zagen van grote en zware werkstukken. De combinatie van de stijve dubbelkolomsconstructie, lineaire geleidingen, krachtige hydrauliek, volledige werkstukklemming en zware schroefspanentransporteur maakt deze machine bijzonder geschikt voor veeleisende industriële productie en continu gebruik.

Advies aanvragen Alle machines in Dubbelkoloms Semi-Automatisch

ARG 520 DC S.A.F.

Metaalbandzaag – dubbelkoloms halfautomatisch

Zware dubbelkolomsconstructie

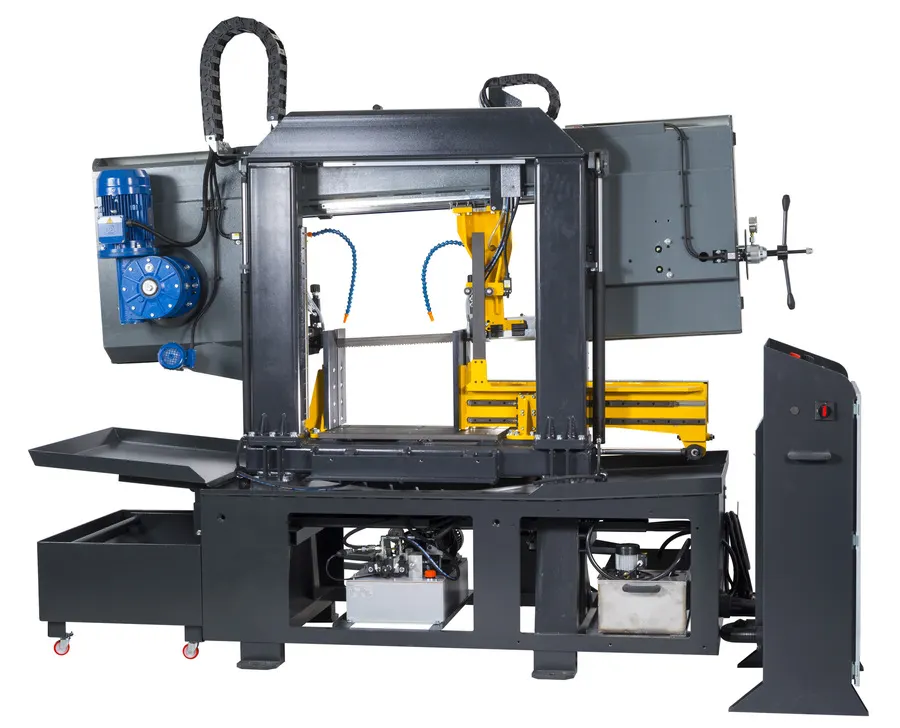

De ARG 520 DC S.A.F. is een zeer robuuste dubbelkoloms halfautomatische metaalbandszaag, ontwikkeld voor industrieel zagen onder de meest veeleisende omstandigheden. De machine is geschikt voor het zagen van zware werkstukken met grote materiaaldoorsneden en voor continu producerende productieomgevingen.

De uitzonderlijk solide constructie van de zaagarm en de massieve dubbelkoloms ondersteuning, die over lineaire geleidingen beweegt, zorgen voor een zeer hoge stijfheid van het complete zaagsysteem. Hierdoor worden een hoge zaagprecisie en een nauwkeurige zaagsnede bereikt, ook bij het zagen van volle en zware materialen.

Het 41 × 1,3 mm industriële zaaglint is leverbaar in verschillende uitvoeringen en geschikt voor een breed scala aan materialen, waaronder roestvast staal en gereedschapsstaal.

Optimale werkstukopspanning

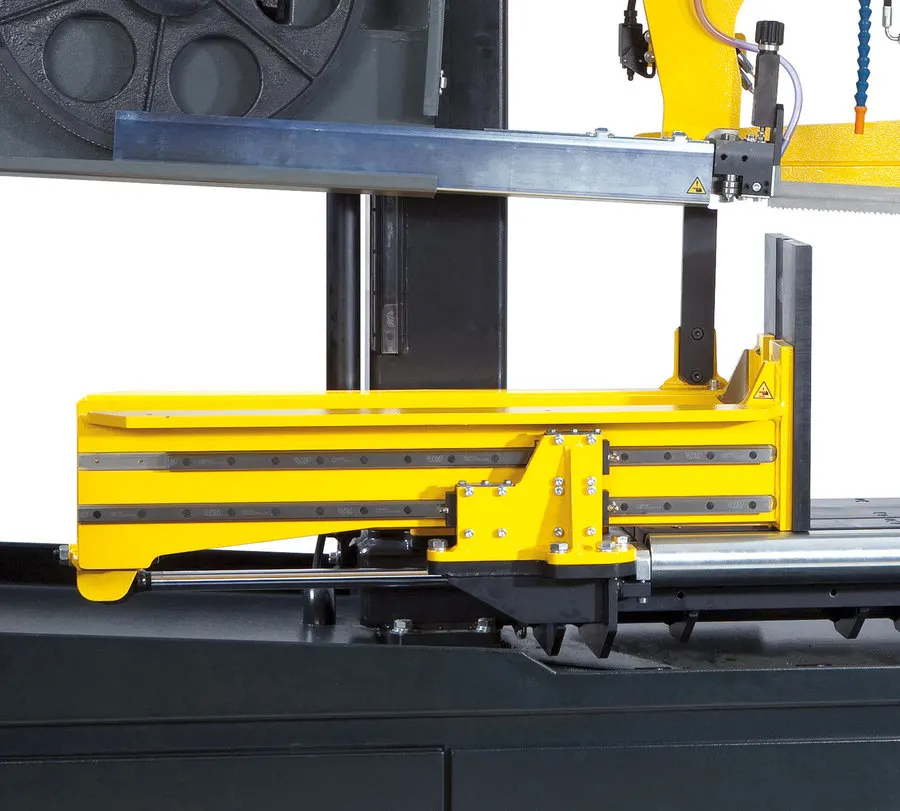

Voor een optimale en stabiele opspanning van het werkstuk beschikt de machine over een machineklem met volledige slag. Hierdoor kan het materiaal over de volledige klemslag stevig en betrouwbaar worden opgespannen.

Met één druk op de knop wordt de volledige zaagcyclus uitgevoerd:

het werkstuk wordt hydraulisch geklemd;
het zaaglint en het koelsysteem worden gestart;
het zagen wordt uitgevoerd;
het zaaglint en de koeling stoppen;
de zaagarm keert terug naar de vooraf ingestelde positie;
de machineklem wordt geopend.

In de handbediende modus kunnen alle machinefuncties afzonderlijk worden aangestuurd.

Intuïtieve touchscreenbediening

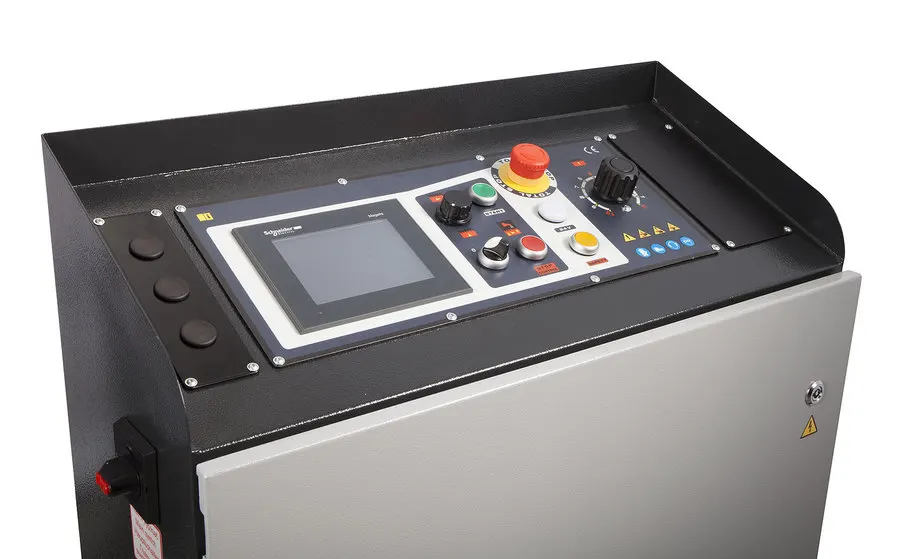

De machine wordt eenvoudig en overzichtelijk bediend via een touchscreen op het ergonomische centrale bedieningspaneel.

Het display toont de benodigde hefhoogte van de zaagarm, afgestemd op de doorsnede van het te zagen materiaal.

Daarnaast biedt het touchscreen inzicht in:

het aantal gezaagde werkstukken;
de actuele machine-instellingen;
PLC-ingangen en -uitgangen;
de foutgeschiedenis en machinediagnose;
de actuele zaagbandsnelheid;
de voedingssnelheid van de zaagarm;
de belasting van de hoofdmotor;
eventuele foutmeldingen.

Krachtige industriële hydrauliek

De ARG 520 DC S.A.F. is uitgerust met een krachtige industriële hydraulische unit. De contactdruk van de machineklem kan worden ingesteld, zodat de opspanning optimaal kan worden afgestemd op het te zagen materiaal.

De optimale zaagbandsnelheid kan met behulp van een frequentieregelaar worden ingesteld tussen 15 en 90 m/min.

Hierdoor kan de machine optimaal worden afgestemd op verschillende materialen en materiaaldoorsneden. Dit draagt bij aan een hoge zaagprecisie en een lange levensduur van het zaaglint.

Maximale stabiliteit bij zware werkstukken

De grote machinebasis en het massieve machineframe zorgen voor een uitzonderlijke stabiliteit, ook bij het zagen van zware werkstukken.

De zeer robuuste machineconstructie is opgebouwd uit zware gelaste constructiedelen, die trillingen effectief absorberen. Dit draagt bij aan een stabiele zaagsnede en een hoge zaagkwaliteit.

Uitsluitend recht zagen

Om een maximale zaagprecisie en productiviteit te bereiken, is de ARG 520 DC S.A.F. uitsluitend ontworpen voor haaks zagen.

De vaste dubbelkolomsconstructie zorgt hierbij voor een optimale stijfheid van het volledige zaagsysteem.

Zaaglint en geleiding

De grote loopwielen en de nauwkeurige driezijdige hardmetalen zaaglintgeleiding zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

Het 41 × 1,3 mm zaaglint is geschikt voor het zagen van grote materiaaldoorsneden en is leverbaar in verschillende uitvoeringen voor uiteenlopende materialen, waaronder roestvast staal en gereedschapsstaal.

De extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en alle draaiende delen dragen bij aan de lange levensduur en hoge bedrijfszekerheid van de machine.

Onderhoudsvrije zaaglintaandrijving

De zaaglintaandrijving wordt verzorgd door een industriële elektromotor met wormwielkast.

De aandrijving is onderhoudsvrij en werkt bijzonder stil.

Automatische spanenafvoer

De ARG 520 DC S.A.F. is standaard uitgerust met een zware schroefspanentransporteur.

De transporteur bevindt zich direct onder de zaagsnede, waardoor de spanen efficiënt uit het zaaggebied worden afgevoerd. Dit voorkomt ophoping van spanen en zorgt voor een nette en efficiënte werkomgeving.

Compleet koelsysteem

De machine beschikt over een compleet koelsysteem waarvan de koelvloeistofstroom naar beide zaaglintgeleidingen onafhankelijk kan worden geregeld.

Daarnaast zijn er twee extra verstelbare koelvloeistofuitlaten aanwezig voor een optimale toevoer van koelvloeistof naar het zaaggebied.

De koelvloeistoftank en krachtige koelvloeistofpomp zijn geïntegreerd in de machinebasis.

Verlichting van het werkgebied

Het werkgebied wordt helder verlicht door een lijn van krachtige LED-verlichting.

De verlichting is voorzien van een beschermende afdekking, zodat het zaaggebied goed zichtbaar blijft en de LED-verlichting wordt beschermd tegen spanen en andere invloeden tijdens het zagen.

Automatische zaaglintbewaking

De machine controleert automatisch of het zaaglint correct is gespannen en bewaakt het zaaglint tijdens het zagen.

Bij een breuk van het zaaglint wordt de machine automatisch uitgeschakeld.

Belangrijkste eigenschappen

Dubbelkoloms halfautomatische metaalbandszaag
Ontwikkeld voor zwaar industrieel zagen
Geschikt voor zware werkstukken en grote materiaaldoorsneden
Uitsluitend geschikt voor haaks zagen
Zeer robuuste zaagarmconstructie
Massieve dubbelkoloms ondersteuning op lineaire geleidingen
Hoge stijfheid en stabiliteit
Zaaglint 41 × 1,3 mm
Machineklem met volledige slag
Hydraulisch instelbare machineklemdruk
Touchscreen op centraal bedieningspaneel
Weergave van zaagbandsnelheid en zaagarmvoeding
PLC-diagnose en foutgeschiedenis
Frequentieregelaar: 15–90 m/min
Zware machinebasis en gelast machineframe
Effectieve trillingsabsorptie
Zware schroefspanentransporteur direct onder de zaagsnede
Krachtige LED-verlichting van het werkgebied
Grote loopwielen
Driezijdige hardmetalen zaaglintgeleiding
Extra zwaar uitgevoerde lagers en draaiende delen
Onderhoudsvrije wormwielaandrijving
Compleet koelsysteem met onafhankelijk regelbare koelvloeistofstroom
Twee extra verstelbare koelvloeistofuitlaten
Automatische controle van zaaglintspanning en zaaglintbreuk
