ARG 260 PLUS S.A.F

ARG 260 PLUS S.A.F.

Metaalbandzaag – hydraulisch halfautomatisch

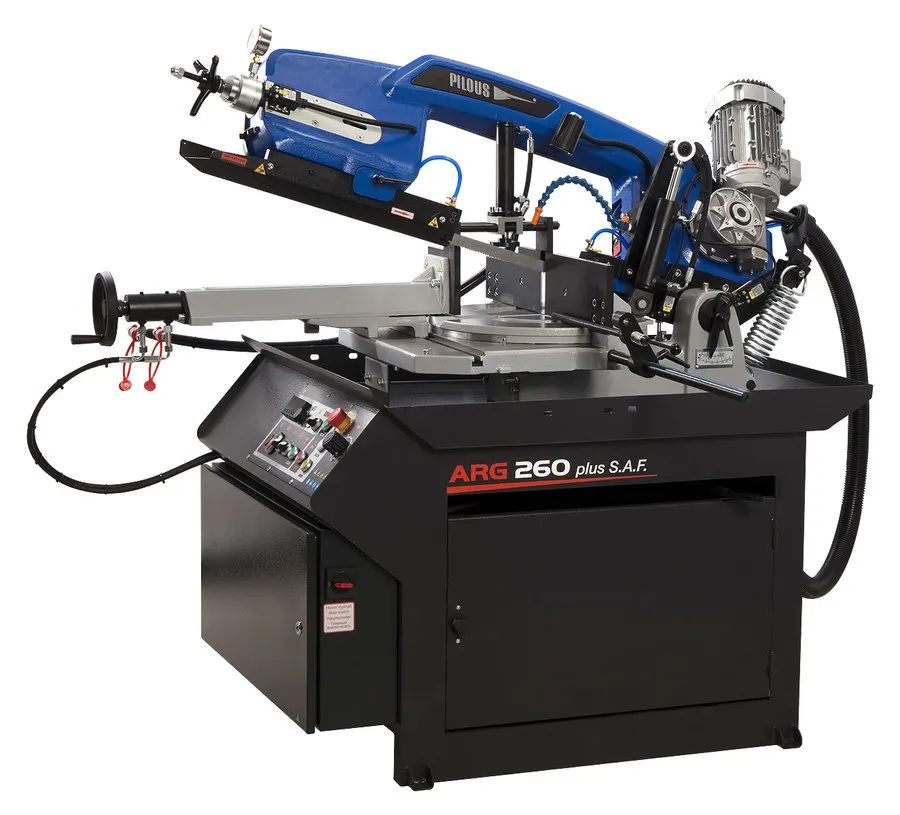

De Pilous ARG 260 plus S.A.F. is de vernieuwde uitvoering van de bekende ARG 250-serie, die al meer dan 25 jaar wordt geproduceerd. De machine is voorzien van een volledig nieuw en uniek ontworpen zaagarmconcept, waarmee de prestaties, nauwkeurigheid, gebruiksvriendelijkheid en levensduur verder zijn verbeterd.

De maximale zaagcapaciteit voor ronde materialen is verhoogd van 250 naar 260 mm. De nieuw ontwikkelde zaagarm, uitgevoerd met verstevigende holle ruimten, is voorzien van loopwielen met een grotere diameter. De grotere diameter van de loopwielen vermindert de buigbelasting op het zaaglint. In combinatie met de zeer stijve constructie resulteert dit in een lange levensduur van het zaaglint en een maximale zaagprecisie.

De holle delen van de zaagarm bevatten de elektrische bekabeling en koelvloeistofleidingen. Hierdoor zijn deze goed beschermd tegen beschadiging. Het nieuwe ontwerp maakt bovendien het vervangen en reinigen van het zaaglint aanzienlijk eenvoudiger. Door het scharnierende deksel te openen, blijft dit in de bovenste positie staan en is de binnenzijde van de zaagarm eenvoudig toegankelijk.

Naast het volledig vernieuwde ontwerp van de zaagarm zijn diverse technische verbeteringen doorgevoerd die de kwaliteit, het bedieningscomfort en de levensduur van de machine verder verhogen.

Als accessoire kan een zaaglintreinigingsborstel worden gemonteerd. Deze wordt synchroon vanaf het aandrijfwiel aangedreven.

Hydraulische halfautomatische uitvoering

De ARG 260 plus S.A.F. is een universele, robuuste bandszaagmachine voor zowel continu productiegebruik als algemene werkzaamheden in werkplaatsen, waaronder slotenmakerijen en onderhoudswerkplaatsen.

Het industriële zaaglint van 27 × 0,9 mm is leverbaar in verschillende uitvoeringen en maakt de machine geschikt voor het zagen van een breed scala aan materialen, waaronder roestvast staal en gereedschapsstaal.

De machine is uitgerust met een krachtige industriële hydraulische unit. Met één druk op de knop wordt de complete zaagcyclus uitgevoerd:

1. Het werkstuk wordt hydraulisch opgespannen.
2. Het zaaglint en het koelsysteem worden ingeschakeld.
3. De zaagsnede wordt uitgevoerd.
4. Het zaaglint en het koelsysteem worden uitgeschakeld.
5. De zaagarm keert terug naar de vooraf ingestelde bovenpositie.
6. De machineklem wordt automatisch geopend.

In combinatie met de hydraulisch geregelde zaagvoeding verhoogt dit de zaagefficiëntie aanzienlijk, met name bij het zagen van grotere series en het verwerken van volle en hoogwaardige materialen.

In de handmatige bedrijfsmodus kunnen de afzonderlijke functies onafhankelijk van elkaar worden bediend.

De hydraulische unit maakt het mogelijk om de gewenste klemdruk van de machineklem in te stellen. Hierdoor kan de klemdruk optimaal worden afgestemd op het te zagen materiaal.

Instelbare zaagbandsnelheid

Voor een optimale zaagprestatie kan de zaagbandsnelheid met behulp van een frequentieregelaar traploos worden ingesteld van 15 tot 90 m/min.

De juiste zaagbandsnelheid draagt bij aan:

• een hogere zaagefficiëntie;
• een betere zaagkwaliteit;
• een hogere zaagprecisie;
• een langere levensduur van het zaaglint.

De grote machinebasis en het massieve draaimechanisme van de zaagarm, gecombineerd met de ruime oplegvlakken, zorgen voor een uitzonderlijke stabiliteit, ook bij het zagen van zware werkstukken.

Belangrijkste eigenschappen

• Traploze instelling van de zaaghoek van 90° tot 60° terwijl het werkstuk is opgespannen.
• Zeer robuust machineframe, opgebouwd uit gietstukken van grijs gietijzer, voor een uitstekende trillingsdemping.
• Modern ontwerp van de zaagarm voor een groot zaagbereik bij zowel rechte als verstekzaagsneden.
• Eenvoudig instellen en vergrendelen van de gewenste zaaghoek via de hoekschaal, met vaste aanslagen op 60° rechts en 45° links.
• De draaitafel draait mee met het zaaglint. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem.
• Robuuste machineklem voor het eenvoudig en betrouwbaar opspannen van het werkstuk.
• Grote loopwielen in combinatie met een nauwkeurige hardmetalen drie-zijdige zaaglintgeleiding voor een lange levensduur van het zaaglint en een hoge zaagprecisie.
• Extra zwaar uitgevoerde lagering van de loopwielen, het zaaglintspansysteem en alle draaiende onderdelen voor een lange levensduur van de machine.
• Geluidsarme en onderhoudsvrije zaagbladaandrijving door middel van een industriële elektromotor met wormwielreductor.
• Compleet koelsysteem met krachtige pomp. De koelvloeistofstroom kan bij beide zaaglintgeleidingen afzonderlijk worden geregeld.
• De koelvloeistoftank en pomp zijn geïntegreerd in het machineonderstel.
• Controle op de juiste zaaglintspanning en zaaglintbreuk. Bij een gebroken zaaglint wordt de machine automatisch uitgeschakeld.
• Ergonomisch geplaatste bedieningselementen voor de elektrische en hydraulische functies, overzichtelijk aangebracht op het machineonderstel.
• Voorzien van een scharnierende werkstukaanslag met een schaalverdeling van 500 mm.
• Het scharnierende ontwerp van de aanslag voorkomt dat het materiaal tijdens het zagen kan vastlopen en helpt daarmee beschadiging van het zaaglint te voorkomen.

	90°	-45°	+45°	+60°
	260	175	200	125
	255	145	185	120
	300 x 200	190 x 100	185 x 200	125 x 120

Een krachtige en veelzijdige bandszaag voor professioneel gebruik

De ARG 260 plus S.A.F. combineert een robuuste gietijzeren constructie met hydraulische halfautomatische bediening, nauwkeurige zaaglintgeleiding en een breed instelbare zaagbandsnelheid. Daarmee is deze machine geschikt voor zowel dagelijks werk in de werkplaats als intensief en seriematig gebruik in de productie.
