MC550CNC

MC550CNC – CNC-buizen- en profielwals

Krachtig, nauwkeurig en veelzijdig walsen

De Nargesa MC550CNC is een CNC-gestuurde drie-rollenwals voor het nauwkeurig buigen van buizen en profielen in uiteenlopende radii en complexe vormen. Dankzij de intelligente besturing kunnen ook operators met beperkte ervaring snel aan de slag. De machine is geschikt voor zowel enkelstuksproductie als grote series.

Het slimme voorspellende systeem berekent de instellingen voor de gewenste buigradius en helpt materiaalverlies te beperken. De combinatie van CNC-besturing, nauwkeurige aspositionering en instelbare buigsnelheid zorgt voor een hoge herhaalnauwkeurigheid en een efficiënt productieproces.

Intelligente CNC-besturing

De machine is uitgerust met een ESA S625 CNC-besturing met grafisch touchscreen. De besturing beschikt over een bibliotheek met profielen, radii en rollen, zodat de juiste instellingen eenvoudig kunnen worden geselecteerd.

Met de snelheidsregeling en interpolatie van de assen worden vloeiende overgangen tussen verschillende buigsegmenten mogelijk. De automatische productiefunctie maakt het mogelijk om complexe werkstukken met één druk op de knop te produceren.

De encoder met 4096 pulsen en kwadratuurregistratie zorgt voor nauwkeurige positieregistratie tijdens het walsen.

De Industry 4.0-connectiviteit biedt toegang tot onder meer gratis software-updates, technische ondersteuning op afstand, realtime diagnose en automatische meldingen voor preventief onderhoud. De EcoMode-functie verlaagt het energieverbruik tijdens stilstand door energieverbruikende elektrische onderdelen automatisch uit te schakelen.

Robuuste constructie en krachtige aandrijving

De MC550CNC is ontworpen voor intensief industrieel gebruik. De stalen plaatconstructie is thermisch behandeld voor een hoge slijtvastheid. De aandrijving brengt de kracht via inductiegeharde, vlakke tandwielen over op de assen. Hierdoor zijn geen kettingen of kwetsbare transmissieonderdelen nodig.

De drie aangedreven rollen zorgen voor een goede grip op het materiaal en een efficiënte doorvoer. Dit helpt aandrijfsporen op het oppervlak te voorkomen, met name bij het walsen van vierkante, rechthoekige en ronde buizen.

Asymmetrische rolverstelling

In tegenstelling tot traditionele piramidewalsen kunnen de twee onderste assen onafhankelijk van elkaar worden versteld. Hierdoor kunnen de onderlinge afstanden worden aangepast aan het materiaal en de gewenste buigradius.

Deze asymmetrische rolverstelling maakt het mogelijk om materiaal efficiënt te benutten en dicht bij de uiteinden te buigen. De rollen kunnen bovendien dicht bij elkaar worden geplaatst om kleinere buigradii te realiseren.

Horizontaal en verticaal werken

De MC550CNC kan zowel in verticale als horizontale positie worden gebruikt. Voor buigradii tot circa 750 mm is de verticale werkpositie geschikt. Bij grotere radii verdient de horizontale positie de voorkeur, zodat lange werkstukken goed worden ondersteund en het gewicht van het materiaal de uiteindelijke vorm niet nadelig beïnvloedt.

De horizontale werkpositie is ook praktisch wanneer de beschikbare hoogte in de werkplaats beperkt is.

Dankzij het hijsoog aan de bovenzijde en de palletvormige onderbouw kan de machine eenvoudig worden verplaatst naar de gewenste werkplek. De eenfasige elektrische aansluiting maakt inzet op verschillende locaties mogelijk, mits een geschikte aansluiting beschikbaar is.

Buigcapaciteit en rollen

De machine heeft een maximale buigcapaciteit voor ronde buizen tot 3 inch (76,2 mm). De negen standaard meegeleverde rollen zijn geschikt voor uiteenlopende materialen en profielen, waaronder:

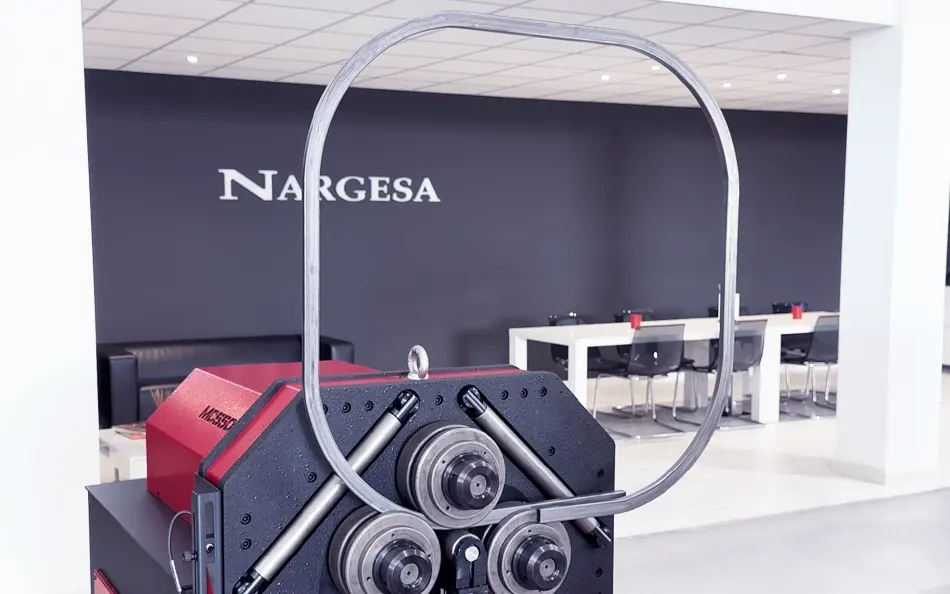

• Vierkante en rechthoekige buizen

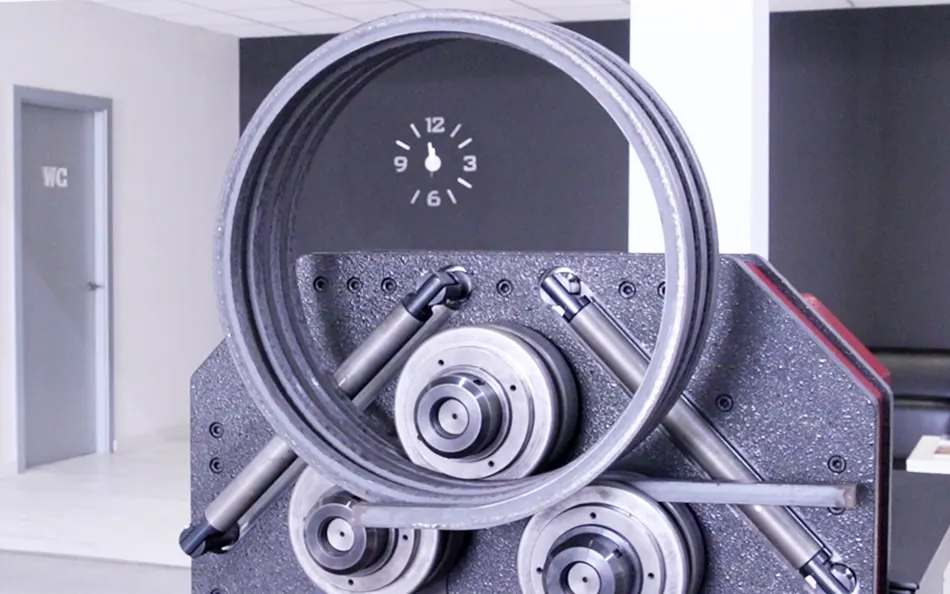

• Volle materialen

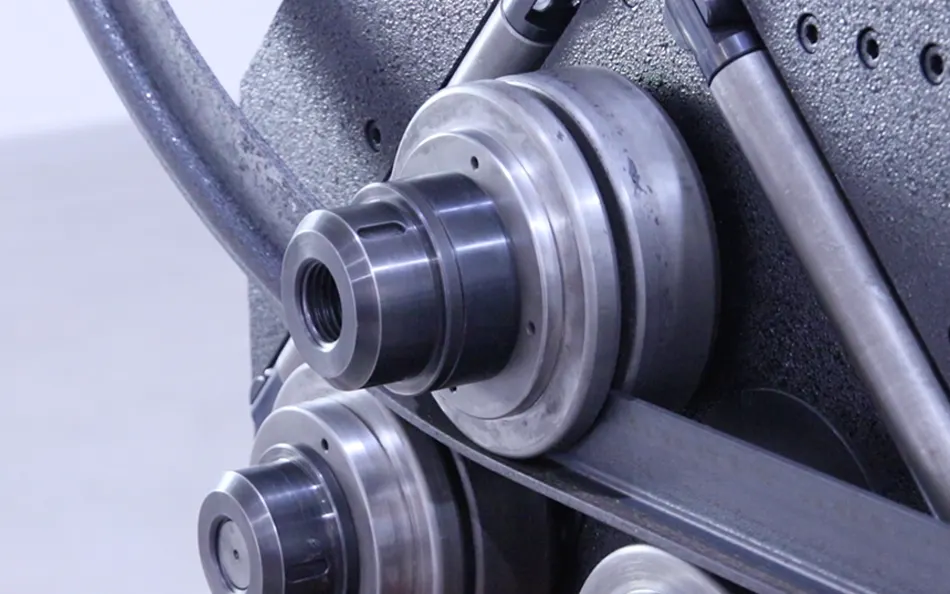

• U-, I- en T-profielen
• Hoekprofielen

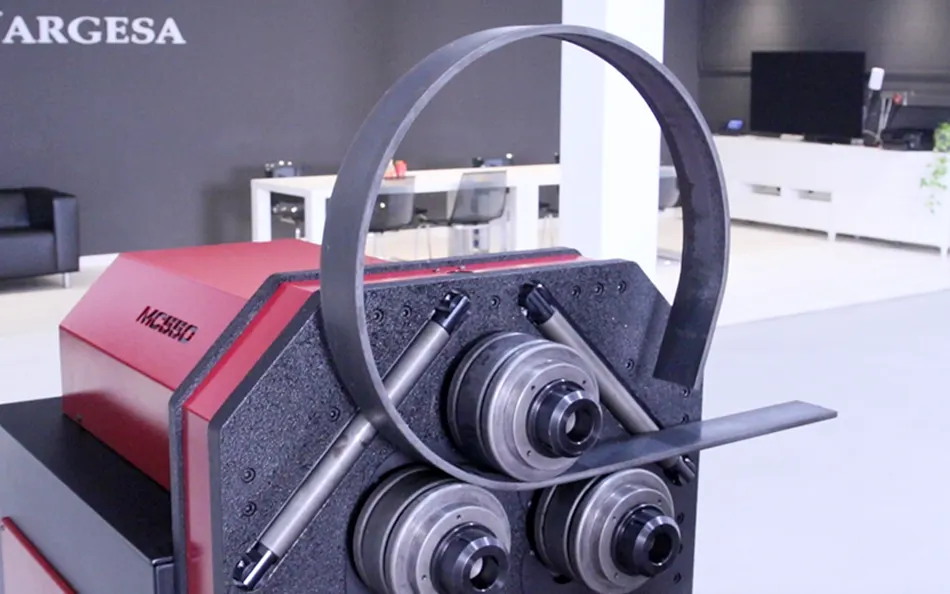

• Plaatmateriaal

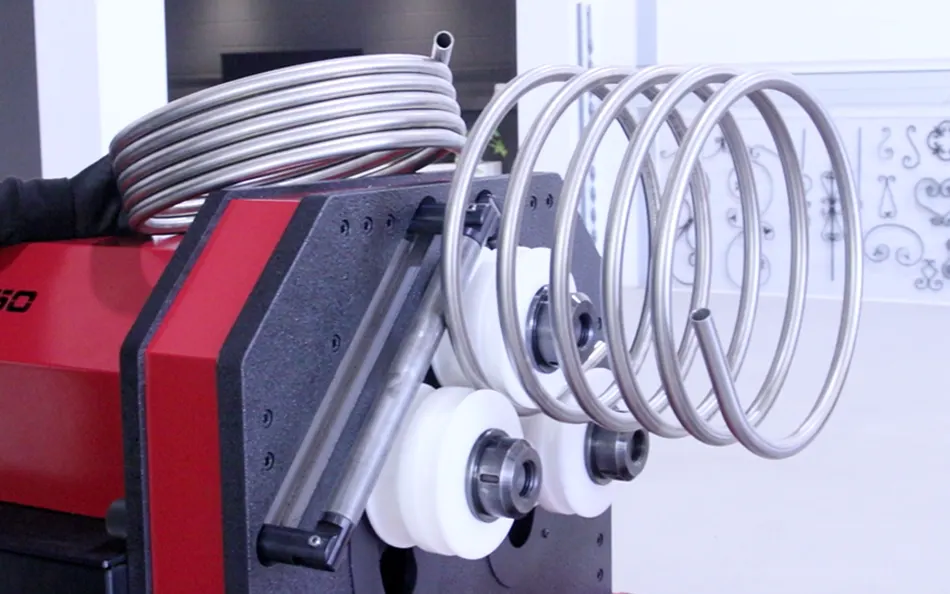

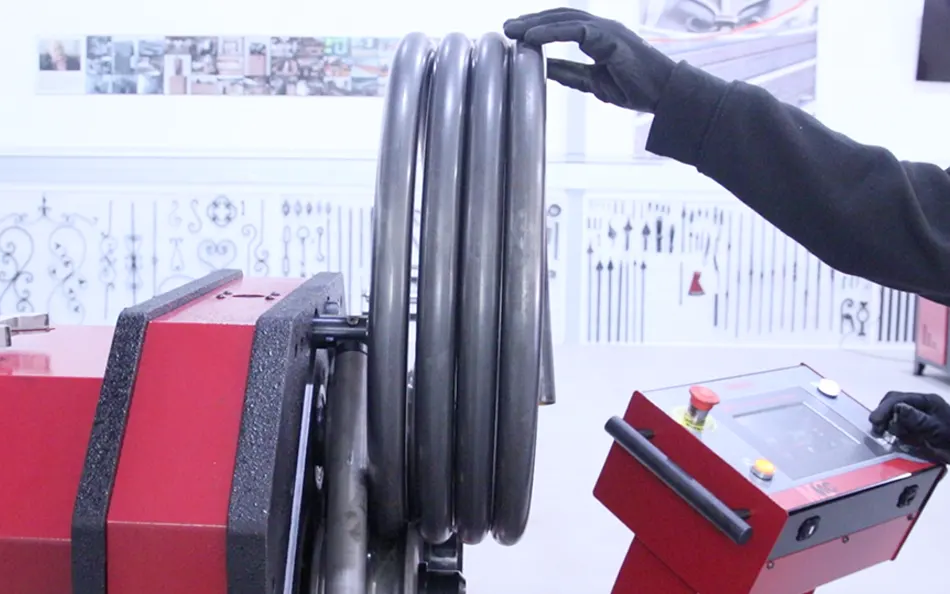

Optionele rollen zijn verkrijgbaar voor het walsen van ronde buizen en voor specifieke toepassingen.

De rollen hebben een buitendiameter van 170 mm. De assen zijn vervaardigd uit F154-staal, gehard en geslepen, met een diameter van 50 mm en een bruikbare lengte van 90 mm.

Instelbare buigsnelheid

De buigsnelheid is instelbaar van 3 tot 8 omwentelingen per minuut. Hierdoor kan de machine worden afgestemd op het materiaal en de afmetingen van het werkstuk. Dit ondersteunt een constante productkwaliteit bij seriewerk en maakt het mogelijk om ook complexe enkelstuks efficiënt te produceren.

Technische specificaties

• CNC-besturing: ESA S625 met grafisch touchscreen
• Maximale buisdiameter: 3 inch (76,2 mm)
• Aantal aangedreven rollen: 3
• Aantal standaard meegeleverde rollen: 9
• Buitendiameter rollen: 170 mm
• Asdiameter: 50 mm
• Bruikbare aslengte: 90 mm
• Asmateriaal: F154-staal, gehard en geslepen
• Buigsnelheid: 3–8 omw/min
• Hoofdmotor: 1,5 kW / 2 pk
• Motor hydraulische unit: 0,75 kW / 1 pk
• Elektrische aansluiting: 220 V, eenfasig
• Werkpositie: horizontaal en verticaal
• Verpakking: houten pallet met drielaags kartonnen doos
• Optioneel: houten verpakking volgens ISPM 15 / NIMF 15

Belangrijkste kenmerken

• CNC-gestuurde drie-rollenwals voor buizen en profielen
• Intelligente berekening van de gewenste buigradius

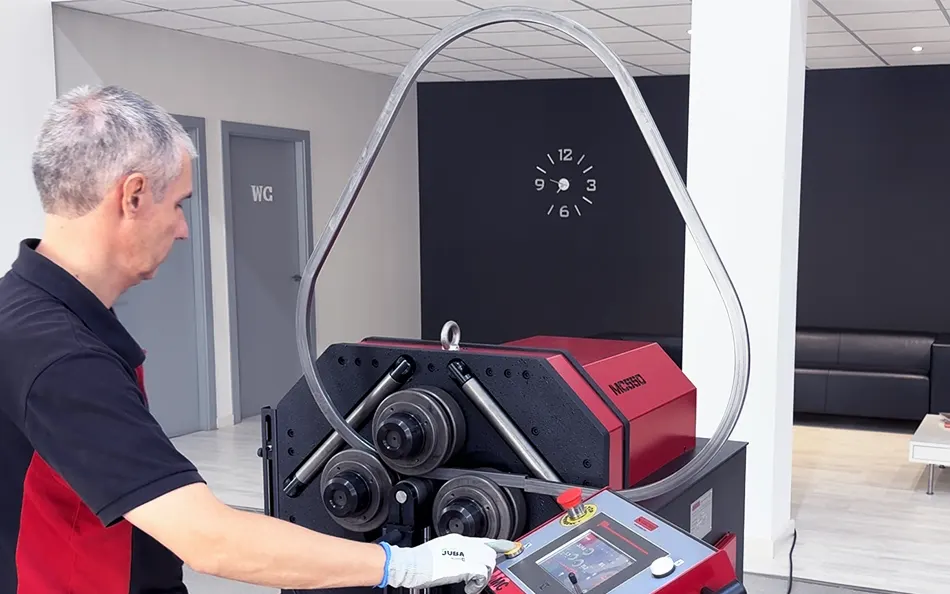

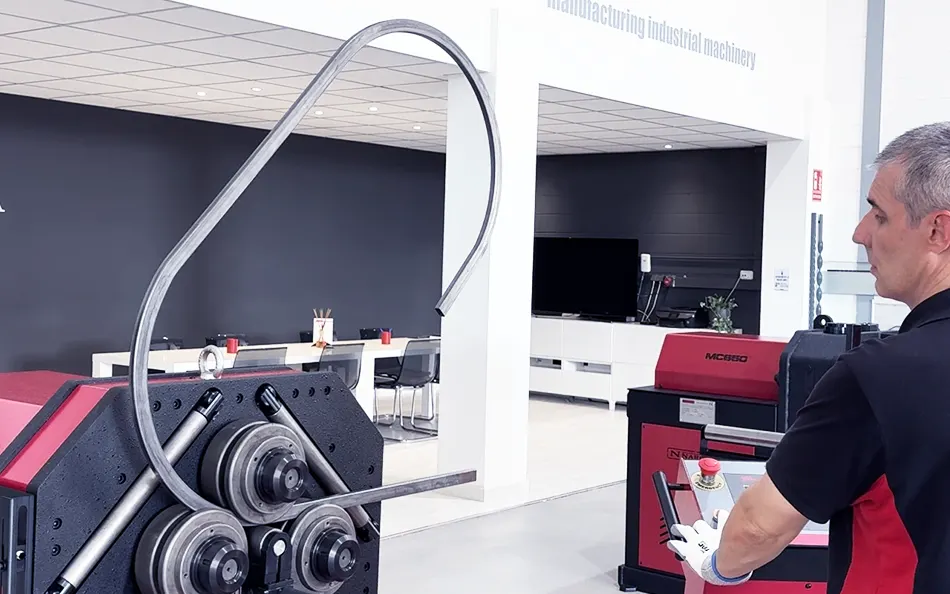

• Geschikt voor complexe vormen en meerdere radii in één werkstuk
• Automatische productie met één druk op de knop
• Drie aangedreven rollen voor goede grip en minder aandrijfsporen
• Onafhankelijk verstelbare onderste rollen
• Instelbare buigsnelheid van 3 tot 8 omw/min
• Geschikt voor horizontaal en verticaal werken
• Robuuste stalen constructie voor intensief gebruik
• Industry 4.0-connectiviteit met diagnose en ondersteuning op afstand
• EcoMode voor lager energieverbruik tijdens stilstand
• Verplaatsbaar dankzij de palletvormige onderbouw

Afmetingen en gewicht

• Machineafmetingen (l × b × h): 965 × 1190 × 1341 mm
• Gewicht: 883 kg
• Taric-code: 84622900
