Pilous ARG 330 DC S.A.F

ARG 330 DC S.A.F

De ARG 330 DC S.A.F. is ontwikkeld voor industriële bedrijven die maximale stabiliteit en zaagprecisie nodig hebben bij het verwerken van zware en grote werkstukken. De combinatie van de massieve gietijzeren zaagarm, dubbelkolomsconstructie op lineaire geleidingen, dubbelzijdige machineklem, krachtige hydrauliek en automatische spanenafvoer maakt deze machine bijzonder geschikt voor veeleisende en continu producerende productieomgevingen.

Advies aanvragen Alle machines in Dubbelkoloms Semi-Automatisch

ARG 330 DC S.A.F.

Metaalbandzaag – dubbelkoloms halfautomatisch

Zware dubbelkolomsconstructie

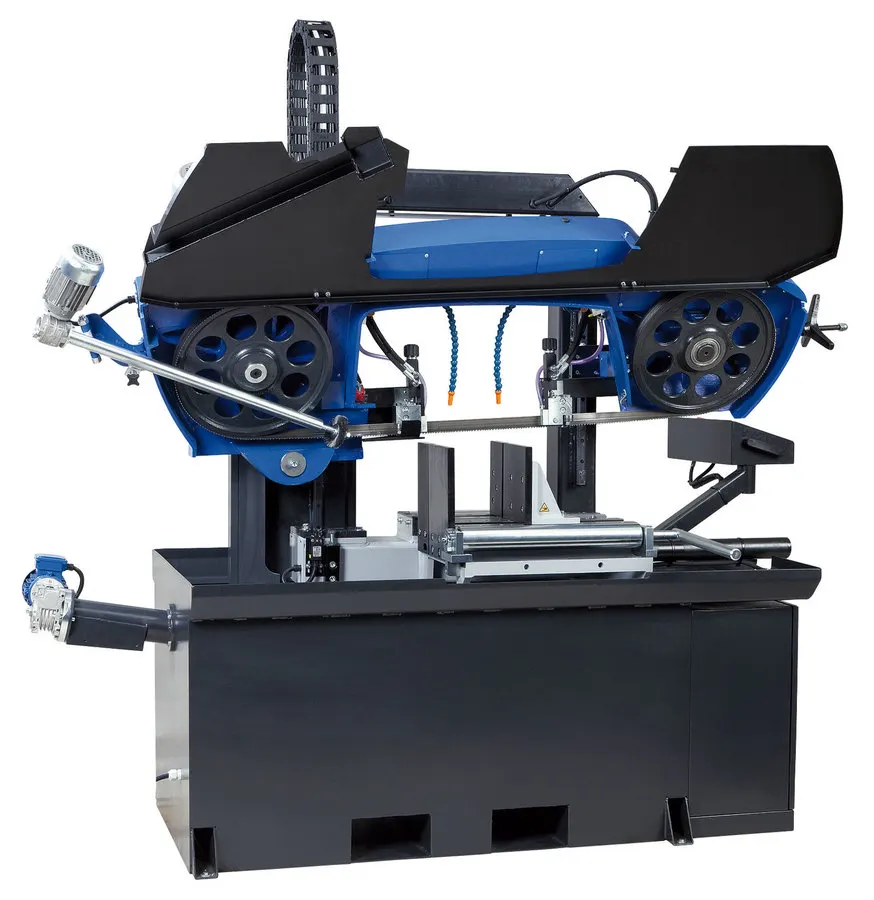

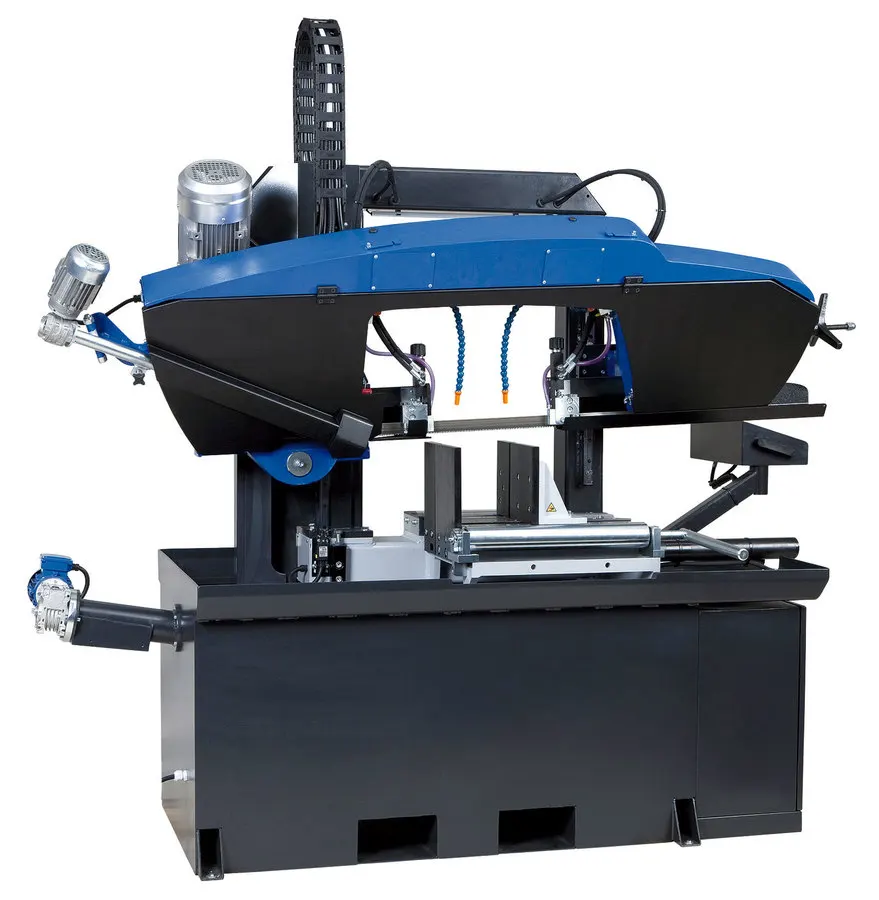

De ARG 330 DC S.A.F. is een massieve dubbelkoloms halfautomatische metaalbandzaag, ontwikkeld voor veelzijdige inzet bij het industrieel zagen van materialen, ook onder de meest veeleisende en continu producerende omstandigheden.

De machine is voorzien van een volledig nieuw en revolutionair concept voor de constructie van de zaagarm. De massieve zaagarm van grijs gietijzer is binnen de categorie dubbelkolomsbandszagen volledig uniek.

In combinatie met de zware dubbelkoloms ondersteuning van de zaagarm, die over lineaire geleidingen beweegt, zorgt dit voor een uitzonderlijk stijve machineconstructie. Hierdoor wordt een hoge zaagprecisie bereikt, ook bij het industrieel zagen van volle en zware materialen.

Het 34 × 1,1 mm industriële zaaglint is leverbaar in verschillende uitvoeringen en geschikt voor een breed scala aan materialen, waaronder roestvast staal en gereedschapsstaal.

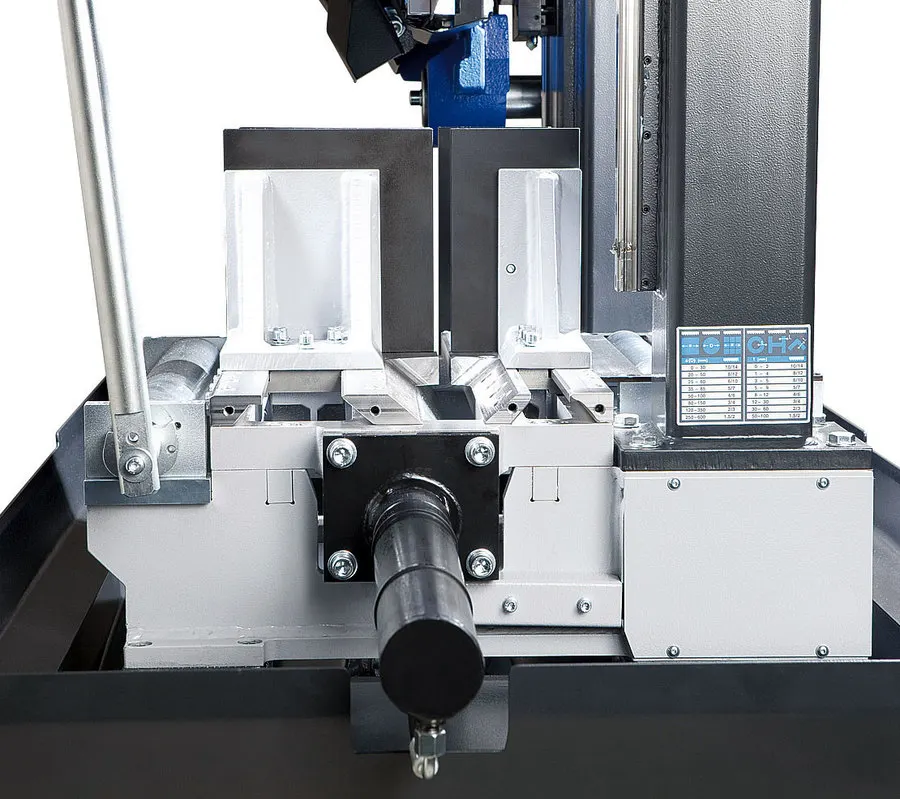

Dubbele machineklem over de volledige slag

Voor een optimale en stabiele opspanning van het werkstuk beschikt de machine over een dubbelzijdige machineklem met volledige slag.

Hiermee wordt het materiaal zowel vóór als achter de zaagsnede geklemd. Dit zorgt voor een zeer stabiele positionering van het werkstuk tijdens het zagen en draagt bij aan een hoge zaagkwaliteit.

Met één druk op de knop wordt de volledige zaagcyclus uitgevoerd:

het werkstuk wordt hydraulisch geklemd;
het zaaglint en het koelsysteem worden gestart;
het zagen wordt uitgevoerd;
het zaaglint en de koeling stoppen;
de zaagarm keert terug naar de vooraf ingestelde positie;
de machineklem wordt geopend.

In de handbediende modus kunnen alle functies afzonderlijk worden aangestuurd.

Intuïtieve touchscreenbediening

De machine wordt eenvoudig bediend via een touchscreen op een ergonomisch draaibaar centraal bedieningspaneel.

Het display toont onder andere de benodigde hefhoogte van de zaagarm, afgestemd op de doorsnede van het te zagen materiaal.

Daarnaast biedt het touchscreen inzicht in:

het aantal gezaagde werkstukken;
de actuele machine-instellingen;
PLC-ingangen en -uitgangen;
de foutgeschiedenis en machinediagnose;
de actuele zaagbandsnelheid;
de belasting van de hoofdmotor;
eventuele foutmeldingen.

Krachtige industriële hydrauliek

De ARG 330 DC S.A.F. is uitgerust met een krachtige industriële hydraulische unit. De contactdruk van de machineklem kan worden ingesteld, waardoor de opspanning optimaal kan worden afgestemd op het te zagen materiaal.

De optimale zaagbandsnelheid kan met behulp van een frequentieregelaar worden ingesteld tussen 15 en 90 m/min.

Hierdoor kan de machine efficiënt worden afgestemd op verschillende materiaalsoorten en doorsneden. Dit draagt bij aan een hoge zaagprecisie en een lange levensduur van het zaaglint.

Maximale stabiliteit bij zware werkstukken

De grote machinebasis en het volledig massieve frame zorgen voor een uitzonderlijke stabiliteit, ook bij het zagen van zware werkstukken.

De machineconstructie bestaat uit massieve gietijzeren componenten van grijs gietijzer. Deze constructie absorbeert trillingen en zorgt voor een stabiele zaagsnede.

Uitsluitend recht zagen

Om een maximale zaagprecisie en productiviteit te bereiken, is de ARG 330 DC S.A.F. uitsluitend ontworpen voor recht zagen.

De vaste dubbelkolomsconstructie zorgt hierbij voor een optimale stijfheid van het volledige zaagsysteem.

Zaaglint en geleiding

De grote loopwielen en de nauwkeurige driezijdige hardmetalen zaaglintgeleiding zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

Het 34 × 1,1 mm zaaglint is geschikt voor het zagen van grote materiaaldoorsneden en is leverbaar in verschillende uitvoeringen voor uiteenlopende materialen.

De extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en alle draaiende delen dragen bij aan de lange levensduur en hoge bedrijfszekerheid van de machine.

Onderhoudsvrije zaaglintaandrijving

De zaaglintaandrijving wordt verzorgd door een industriële elektromotor met wormwielkast.

De aandrijving is onderhoudsvrij en werkt bijzonder stil.

Automatische spanenafvoer

De ARG 330 DC S.A.F. is standaard uitgerust met een spanentransporteur.

De transporteur bevindt zich direct onder de zaagsnede, waardoor de zaagspanen zo efficiënt mogelijk uit het zaaggebied worden afgevoerd. Dit zorgt voor een schone werkomgeving en voorkomt ophoping van spanen rondom de zaagsnede.

Materiaaltoevoer en ondersteuning

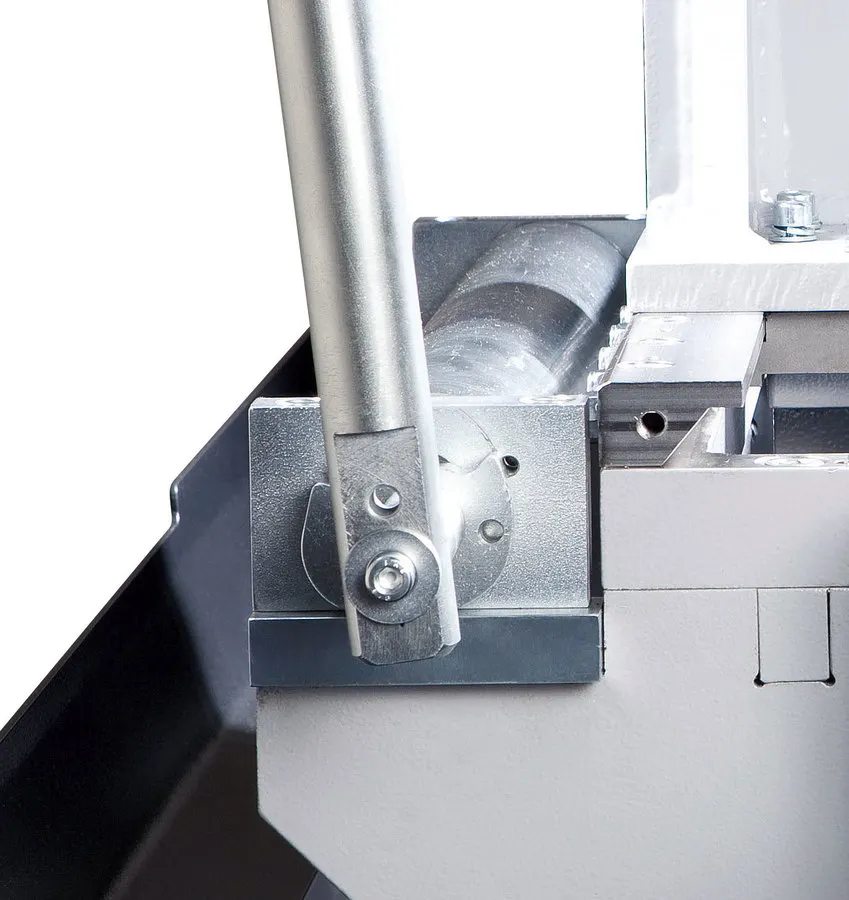

De basisuitvoering van de machineklem is voorzien van een excentrisch geplaatste rol. Hiermee kan het materiaal eenvoudig met de hand op het oplegvlak van de machineklem worden gebracht.

Vervolgens kan het werkstuk soepel over het oplegvlak worden verplaatst.

Aan de achterzijde van de zaagsnede is de machine voorzien van een materiaalafvoer/-geleiding, waardoor het gezaagde materiaal gecontroleerd wordt ondersteund.

Verlichting van het werkgebied

Het werkgebied wordt helder verlicht door een lijn van krachtige LED-verlichting.

De LED’s zijn voorzien van een beschermende afdekking, waardoor het werkgebied goed zichtbaar blijft en de verlichting wordt beschermd tegen spanen en andere invloeden tijdens het zagen.

Compleet koelsysteem

De machine beschikt over een compleet koelsysteem waarvan de koelvloeistofstroom naar beide zaaglintgeleidingen onafhankelijk kan worden geregeld.

Daarnaast zijn er twee extra verstelbare koelvloeistofuitlaten aanwezig voor een optimale toevoer van koelvloeistof naar het zaaggebied.

De koelvloeistoftank en krachtige koelvloeistofpomp zijn geïntegreerd in de machinebasis.

Automatische zaaglintbewaking

De machine controleert automatisch of het zaaglint correct is gespannen en bewaakt het zaaglint tijdens het zagen.

Bij een breuk van het zaaglint wordt de machine automatisch uitgeschakeld.

Belangrijkste eigenschappen

Dubbelkoloms halfautomatische metaalbandszaag
Ontwikkeld voor zwaar industrieel zagen
Uitsluitend geschikt voor recht zagen
Massieve zaagarm van grijs gietijzer
Dubbelkoloms zaagarmondersteuning op lineaire geleidingen
Zeer hoge stijfheid en stabiliteit
Geschikt voor volle en zware materialen
Zaaglint 34 × 1,1 mm
Dubbelzijdige machineklem met volledige slag
Werkstuk wordt vóór én achter de zaagsnede geklemd
Hydraulisch instelbare machineklemdruk
Touchscreen op ergonomisch draaibaar centraal bedieningspaneel
Frequentieregelaar: 15–90 m/min
Grote, zware machinebasis
Massieve constructie van grijs gietijzer
Standaard spanentransporteur direct onder de zaagsnede
Materiaalrol voor eenvoudig handmatig laden
Materiaalgeleiding achter de zaagsnede
Krachtige LED-verlichting van het werkgebied
Grote loopwielen
Driezijdige hardmetalen zaaglintgeleiding
Extra zwaar uitgevoerde lagers en draaiende delen
Onderhoudsvrije wormwielaandrijving
Compleet koelsysteem met onafhankelijk regelbare koelvloeistofstroom
Twee extra verstelbare koelvloeistofuitlaten
Automatische controle van zaaglintspanning en zaaglintbreuk
