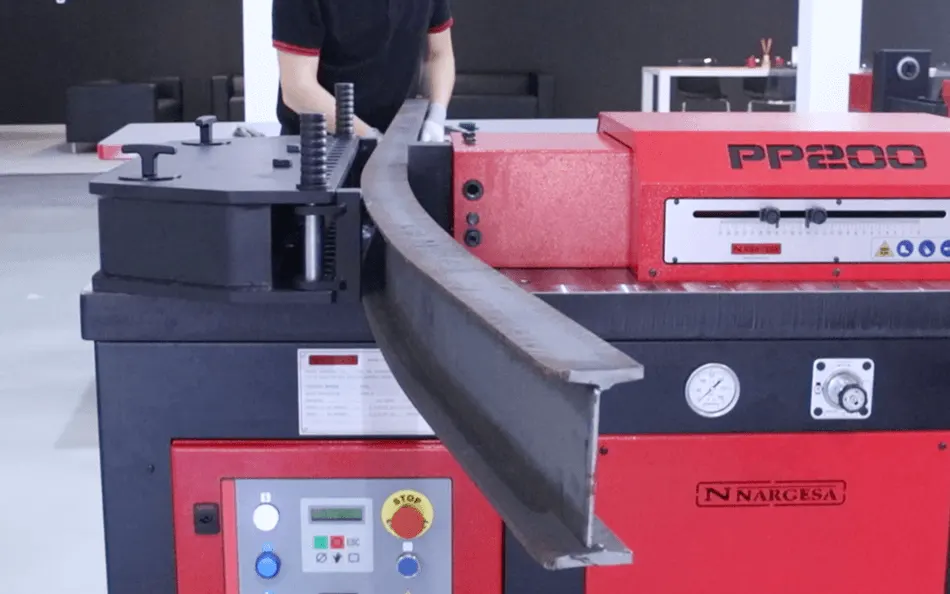

PP200CNC

PP200CNC – Horizontale hydraulische buigpers

De Nargesa PP200CNC is een veelzijdige horizontale hydraulische buigpers voor het nauwkeurig buigen van plaatmateriaal, platstaal en diverse metalen profielen. De machine is opgebouwd uit een robuust, gelast stalen monoblock van 60 mm dik, dat is gestabiliseerd en nauwkeurig nabewerkt.

Dankzij de krachtige hydraulische aandrijving, de CNC-besturing en de ruime keuze aan gereedschappen is de PP200CNC geschikt voor uiteenlopende buigbewerkingen. De horizontale werkwijze maakt bovendien bewerkingen mogelijk die met een conventionele kantbank moeilijk of niet uitvoerbaar zijn.

Robuuste constructie en veelzijdige toepassingen

Het stevige machineframe is ontworpen voor nauwkeurig en betrouwbaar werken. Met een perskracht van 20 ton en een maximale slag van 250 mm kunnen uiteenlopende materialen en vormen worden bewerkt.

De horizontale constructie biedt verschillende voordelen:

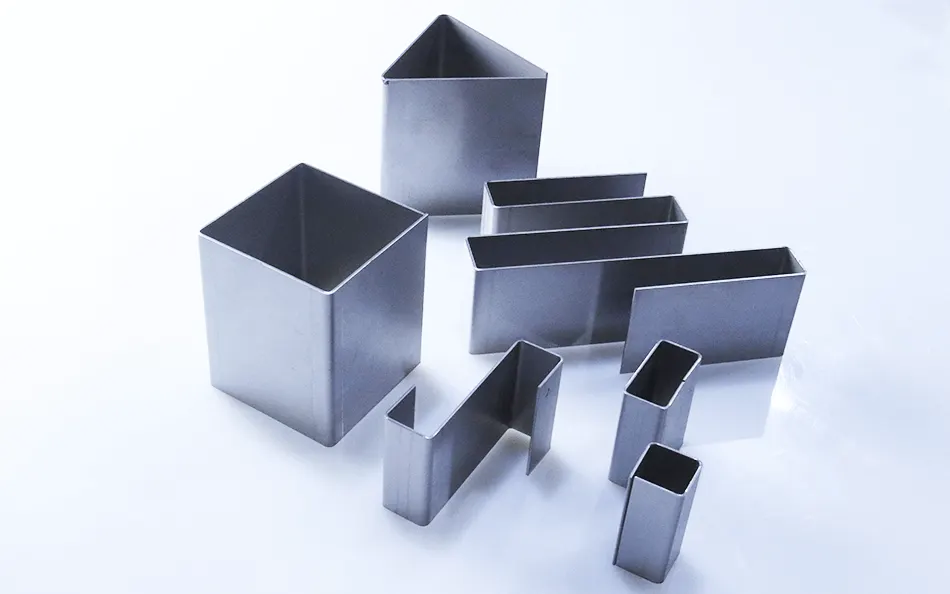

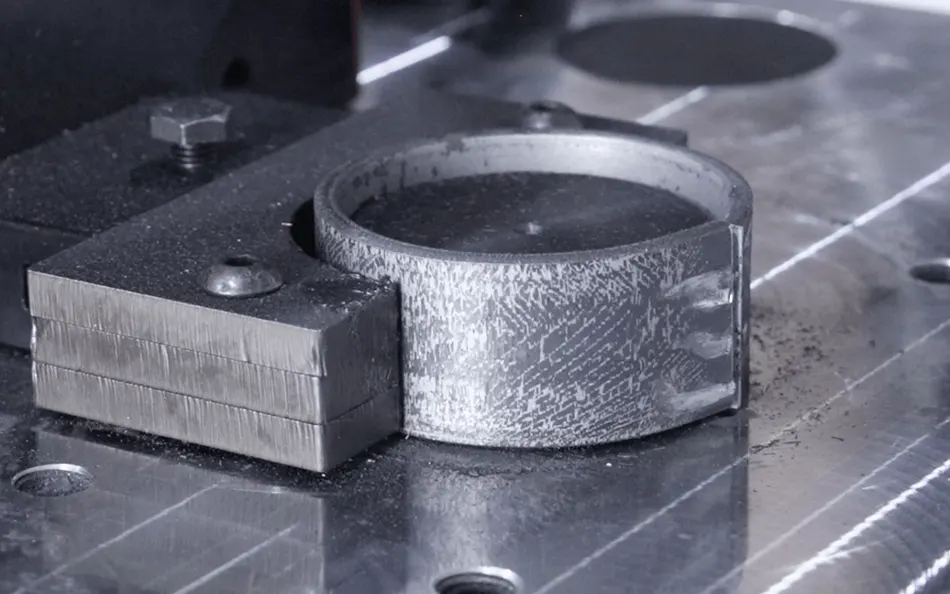

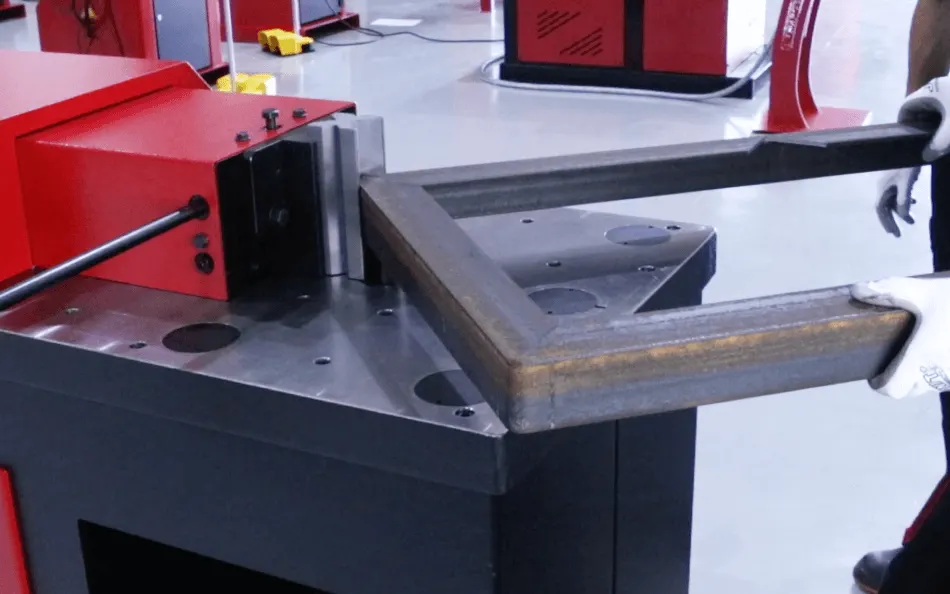

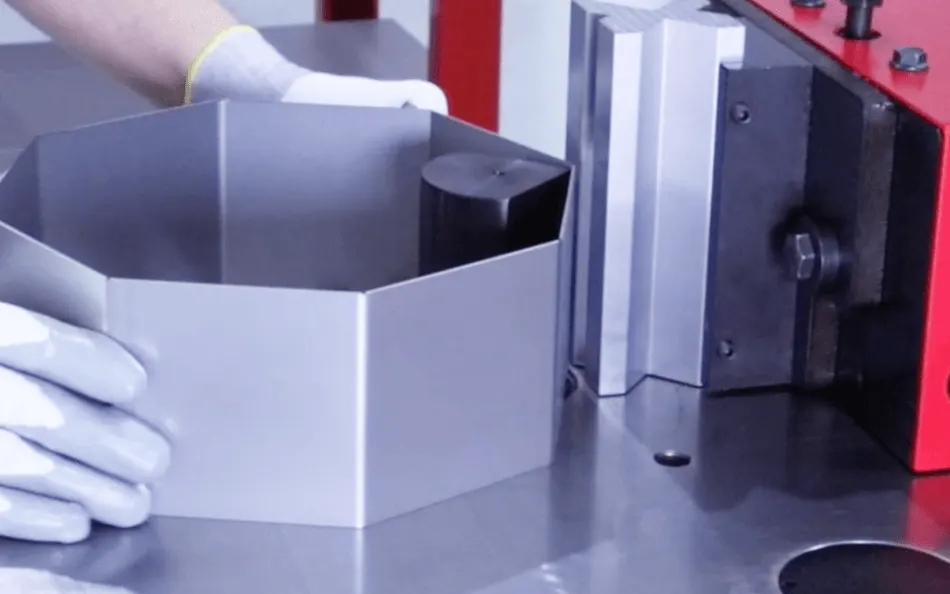

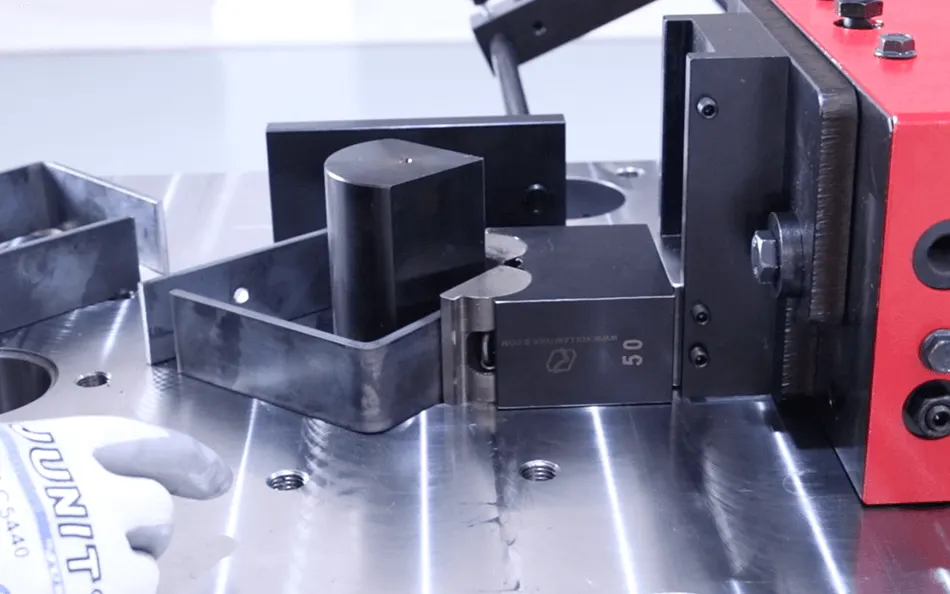

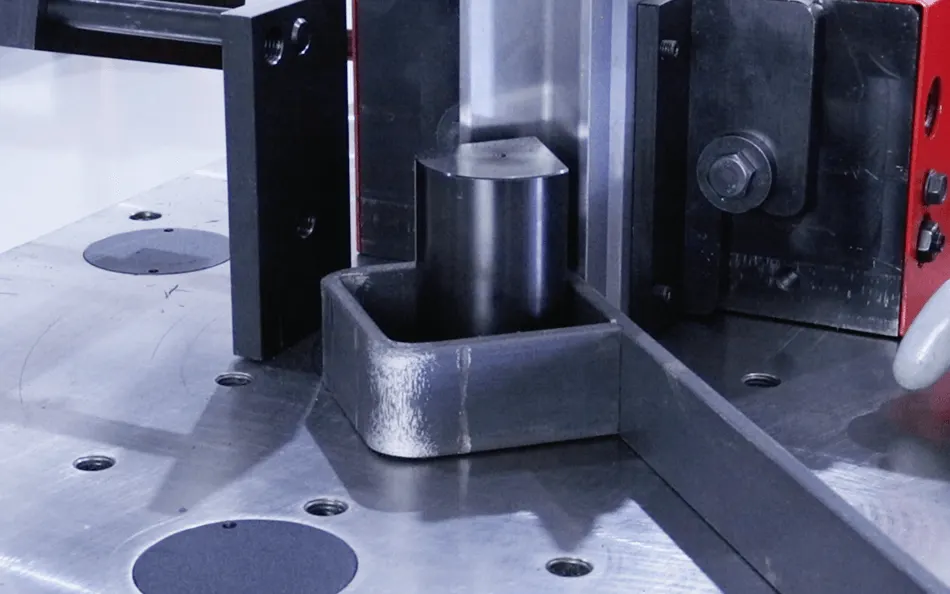

• Platstaal en plaatmateriaal kunnen tot gesloten vormen worden gebogen.

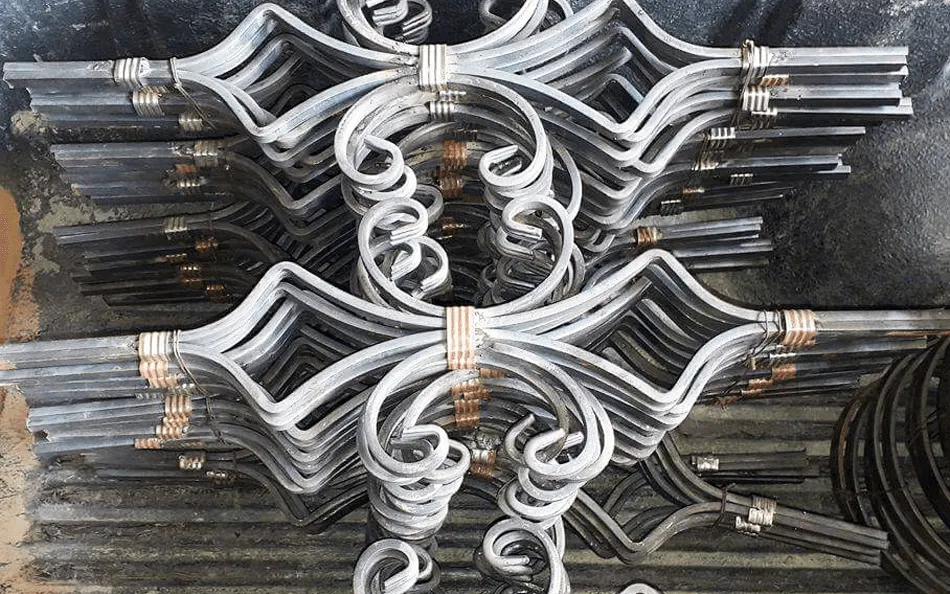

• Ook bijzondere buigvormen zijn mogelijk die met een conventionele kantbank lastig te realiseren zijn.

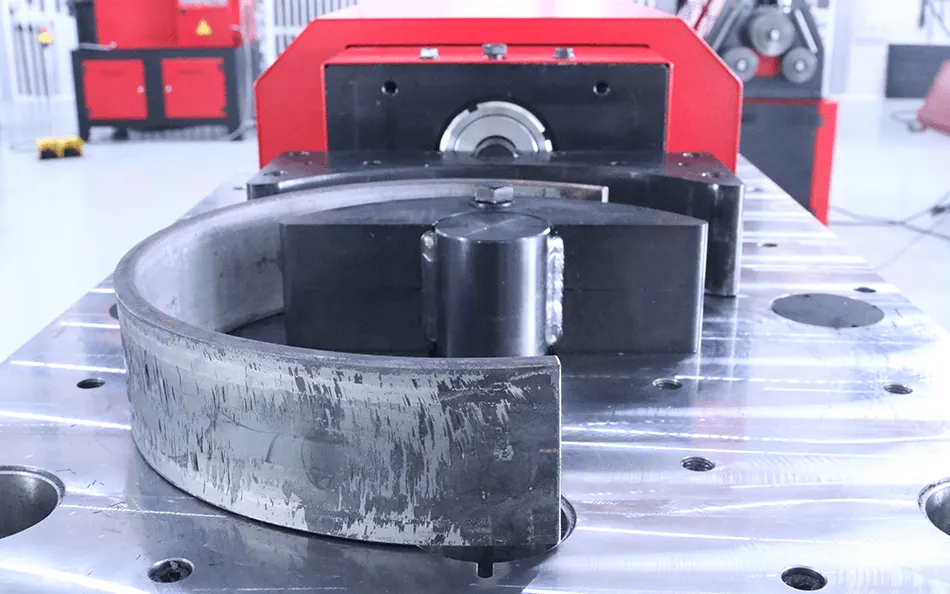

• Bij het buigen van dikker materiaal wordt het risico op beschadiging van stempels en matrijzen beperkt, mits het juiste gereedschap en de juiste instellingen worden gebruikt.
• Het brede assortiment optionele gereedschappen maakt de machine geschikt voor verschillende productiebehoeften.

ESA S625 CNC-besturing

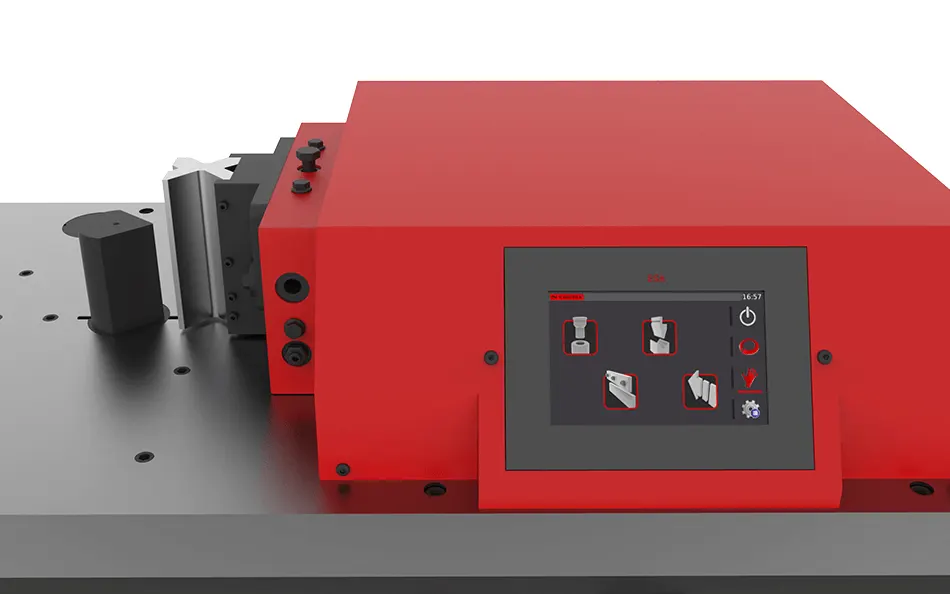

De PP200CNC is uitgerust met een ESA S625 CNC-besturing met een 7-inch kleurentouchscreen. De besturing biedt uitgebreide programmeermogelijkheden en maakt het instellen van complexe buigbewerkingen overzichtelijk.

Belangrijke functies zijn:

• Opslag van maximaal 10.000 programma’s.
• Programmering van maximaal 50 verschillende buighoeken binnen één werkstuk.
• Invoer van maten in millimeters of inches.
• Gereedschapsbibliotheek voor stempels en matrijzen.
• Ondersteuning voor meer dan 20 talen.
• Automatische regeling van de gewenste buighoek.
• Handmatige en automatische bedrijfsmodus.
• Automatische correctie voor materiaalterugvering.
• Stukteller en alarmdiagnose op het scherm.
• Automatische meldingen voor preventief onderhoud.
• Mogelijkheid tot ondersteuning op afstand.

De CNC-besturing helpt om buigbewerkingen nauwkeurig en herhaalbaar uit te voeren en vereenvoudigt het instellen van terugkerende productieopdrachten.

ECO-modus en energieverbruik

De machine beschikt over een ECO-modus die elektrische componenten met een hoog energieverbruik automatisch uitschakelt wanneer de machine gedurende een bepaalde periode niet wordt gebruikt.

Om de werkzaamheden te hervatten, hoeft de operator het voetpedaal opnieuw te bedienen. Dit helpt onnodig energieverbruik tijdens stilstand te beperken.

Snel wisselen van gereedschap

De PP200CNC beschikt over een uitgebreid aanbod aan optionele stempels en matrijzen. Het wisselen van gereedschap duurt volgens de fabrikant in de meeste gevallen niet langer dan 30 seconden.

Ook kunnen klanten of gereedschapsmakers zelf geschikte stempels en matrijzen vervaardigen. Daarbij moeten de afmetingen, belastbaarheid en veiligheid van het gereedschap uiteraard aansluiten op de machine en de beoogde toepassing.

Standaard inbegrepen: een complete 4V-buigmatrijs.

Nauwkeurige en veilige bediening

De machine is voorzien van een mechanisch geleide zuiger, een drukregelaar en een dubbelwerkend veiligheidspedaal. De maximale slag bedraagt 250 mm en de opgegeven herhaalnauwkeurigheid is 0,05 mm.

De combinatie van CNC-besturing en mechanische geleiding ondersteunt een nauwkeurige positionering tijdens het buigen.

Technische specificaties

• Perskracht: 20 ton (200 kN)
• Werksnelheid: 9,8 mm/s
• Retoursnelheid: 35 mm/s
• Maximale slag: 250 mm
• Herhaalnauwkeurigheid: 0,05 mm
• CNC-besturing: ESA S625
• Bedieningsscherm: 7-inch kleurentouchscreen
• Programmaopslag: maximaal 10.000 programma’s
• Buighoeken per werkstuk: maximaal 50
• Bedrijfsmodi: handmatig en automatisch
• Gereedschapsbibliotheek: inbegrepen in de besturing
• ECO-modus: automatische energiebesparing tijdens stilstand
• Gereedschapsondersteuning / werktafel: 600 × 1170 mm
• Werkhoogte: 950 mm
• Motorvermogen: 2,2 kW / 3 pk bij 1400 omw./min.
• Voeding: 230/400 V, driefasig
• Stroomsterkte: 9/5 A
• Hydraulische druk: 50–215 kg/cm²
• Capaciteit hydraulische pomp: 7,5 liter/minuut
• Inhoud hydrauliektank: 27 liter
• Standaardgereedschap: complete 4V-buigmatrijs

Belangrijkste kenmerken

• Robuuste, gelaste stalen constructie van 60 mm dik.
• Horizontale hydraulische buigpers met 20 ton perskracht.
• ESA S625 CNC-besturing met 7-inch kleurentouchscreen.
• Opslag van maximaal 10.000 programma’s en programmering van 50 buighoeken per werkstuk.
• Automatische buighoekregeling en correctie voor materiaalterugvering.
• ECO-modus voor lager energieverbruik tijdens stilstand.
• Snelle gereedschapswissel; volgens de fabrikant doorgaans binnen 30 seconden.
• Geschikt voor een breed scala aan buigbewerkingen met optionele gereedschappen.
• Complete 4V-buigmatrijs standaard inbegrepen.
• Mogelijkheid tot technische ondersteuning op afstand.

Dimensions of the machine: 660x1180x1130 mm.

Weight​: 665 Kg.

Tariff Item Code: 84622210
