D- SYSTEEM

D- SYSTEEM

Middelzware rollenbanen

Een massief, uiterst stabiel en origineel modulair systeem dat veel flexibiliteit biedt bij de plaatsing van de rollen en een zeer eenvoudige montage van accessoires mogelijk maakt. Denk hierbij aan handmatige of digitale meetsystemen, metalen afdekplaten tussen de afzonderlijke rollen, een materiaalafvoer, extra rollen waaronder kunststof rollen, een materiaalmagazijn en een koelvloeistoftank.

• Een hoge stabiliteit en lange levensduur worden gegarandeerd door de 3 mm dikke verzinkte metalen platen, die alle onderdelen van de rollenbaan afschermen.
• De rollenbanen zijn leverbaar met een rolbreedte van 200, 300 of 400 mm. De afzonderlijke modules zijn 2 of 3 meter lang en kunnen onderling worden gekoppeld.
• Voor maximale stabiliteit is de 2 meter lange rollenbaan voorzien van één poot en de 3 meter lange uitvoering van twee poten. De buitenste poten zijn bovendien voorzien van een paar hoekverstevigingen.
• Er zijn verschillende verbindings- en koppelstukken leverbaar, waarmee de rollenbanen op een breed scala aan machines kunnen worden aangesloten.
• Het massieve uitschuifsysteem maakt een verstelbare poothoogte van 865 tot 935 mm mogelijk.

Technische gegevens

Model	Rolbreedte [mm]	Aantal poten	Aantal rollen	Roldiameter [mm]	Totale lengte [mm]	Draagvermogen [kg/m]	Max. aantal rollen
D 200 / 2m	200	1	6	60	1980	300	17
D 300 / 2m	300	1	6	60	1980	300	17
D 400 / 2m	400	1	6	60	1980	300	17
D 200 / 3m	200	2	10	60	2980	300	27
D 300 / 3m	300	2	10	60	2980	300	27
D 400 / 3m	400	2	10	60	2980	300	27

---

Accessoires voor de D-rollenbanen

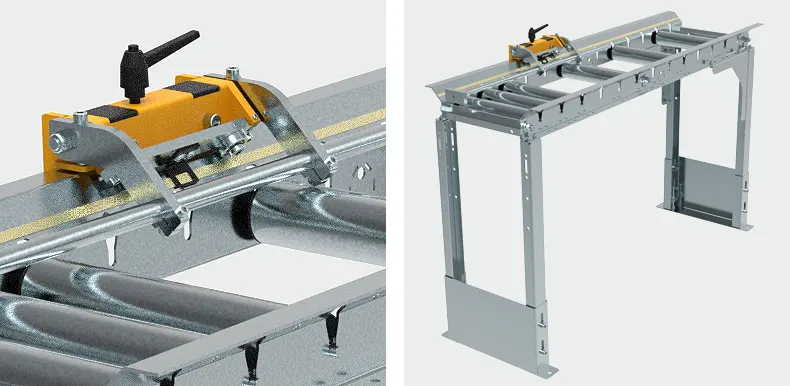

DO – Handmatig meetsysteem

Het DO-meetsysteem maakt het eenvoudig en nauwkeurig mogelijk om de gewenste materiaal­lengte in te stellen.

• Eenvoudige en effectieve manier om de gewenste materiaal­lengte te meten.
• Geschikt voor alle typen D-rollenbanen.
• De gewenste lengte kan handmatig worden ingesteld met behulp van een analoge millimeter schaal en een eenvoudige vergrendeling.
• Het uiterst stabiele systeem met een verplaatsbare aanslag kan worden terug geklapt. Hierdoor wordt voorkomen dat het materiaal de aanslag grijpt en het zaaglint beschadigt.

Afmetingen DO

Model	Meetlengte [mm]	Totale lengte [mm]
DO 200, 300, 400 / 2m	1700	1980
DO 200, 300, 400 / 3m	2700	2980
DO 200, 300, 400 / 4m	3700	3955
DO 200, 300, 400 / 5m	4700	4955
DO 200, 300, 400 / 6m	5700	5955

---

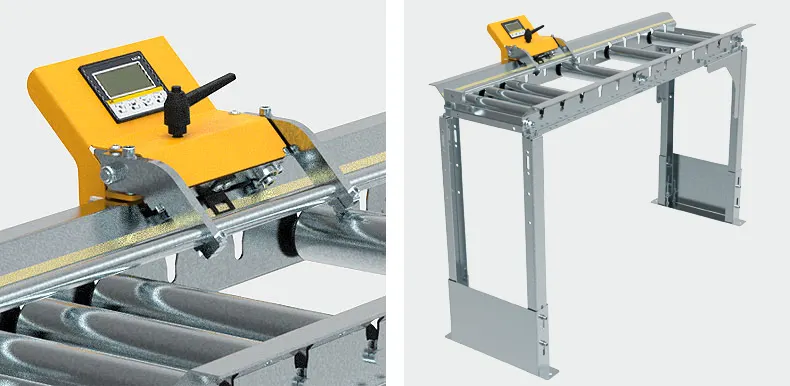

DOD – Digitaal meetsysteem

Het DOD-meetsysteem biedt een eenvoudige en effectieve manier om de gewenste materiaal lengte nauwkeurig in te stellen.

• Geschikt voor alle typen D-rollenbanen.
• De gewenste lengte kan digitaal worden ingesteld.
• Het uiterst stabiele systeem met een verplaatsbare aanslag kan worden terug geklapt. Hierdoor wordt voorkomen dat het materiaal de aanslag grijpt en het zaaglint beschadigt.
• De digitale meetinrichting werkt met een magnetische meetband van de betreffende lengte.

Inclusief aanslagsysteem, digitale meetinrichting en magnetische meetband van de betreffende lengte; rollenbaan niet inbegrepen.

Afmetingen DOD

Model	Meetlengte [mm]	Totale lengte [mm]
DOD 200, 300, 400 / 2m	1700	1980
DOD 200, 300, 400 / 3m	2700	2980
DOD 200, 300, 400 / 4m	3700	3955
DOD 200, 300, 400 / 5m	4700	4955
DOD 200, 300, 400 / 6m	5700	5955

---

Overige accessoires voor het D System

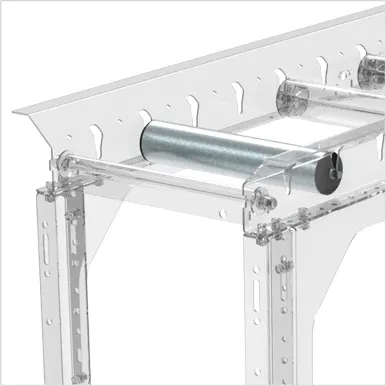

DVO – Extra stalen rollen voor verhoogd draagvermogen

Extra stalen rollen voor een hogere draagcapaciteit van de rollenbaan.

• Draagvermogen per rol: 100 kg.

DVL – Lichtgewicht kunststof rollen

Kunststof rollen die beschadiging van het oppervlak van het materiaal helpen voorkomen.

• Draagvermogen per rol: 10 kg.

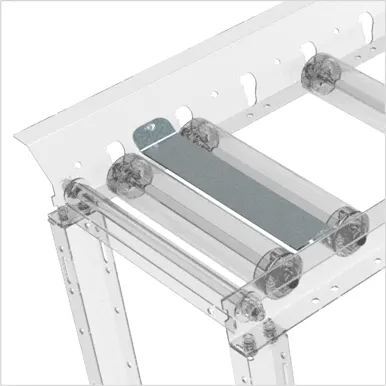

DA1 – Metalen afdekplaat tussen de rollen

Voorkomt dat korte werkstukken tussen de rollen door vallen.

• Lengte: 100 mm
• Uitvoering afhankelijk van de rolverdeling.

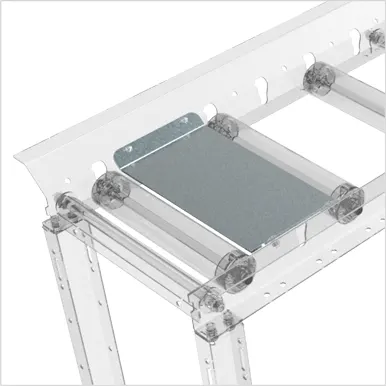

DA2 – Metalen afdekplaat tussen de rollen

Voorkomt dat korte werkstukken tussen de rollen door vallen.

• Lengte: 200 mm
• Uitvoering afhankelijk van de rolverdeling.

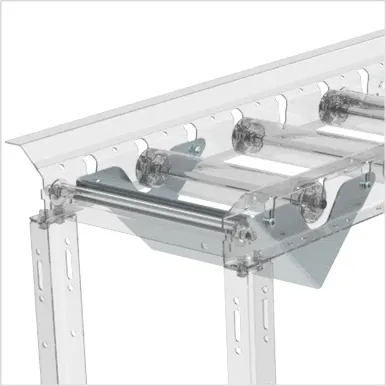

DK – Kantelbare en afneembare materiaalafvoer

Kantelbare en afneembare materiaalafvoer, bedoeld om achter de zaagsnede te worden geplaatst bij het seriematig zagen van korte stukken.

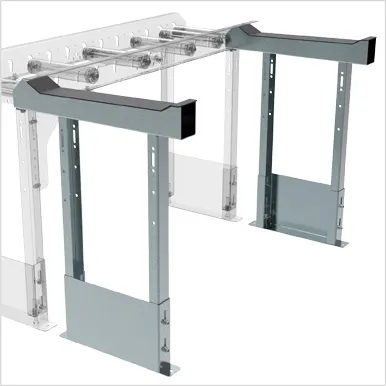

DZ – Materiaalmagazijn voor eenvoudige materiaalbehandeling

Materiaalmagazijn voor het eenvoudiger verwerken en opslaan van materiaal.

• Breedte: 100 mm
• Lengte: 670 mm
• Nuttige lengte: 470 mm
• Draagvermogen: 2000 kg

DN – Extra rollenbaanpoot

Extra poot voor het ondersteunen en stabiliseren van de rollenbaan.

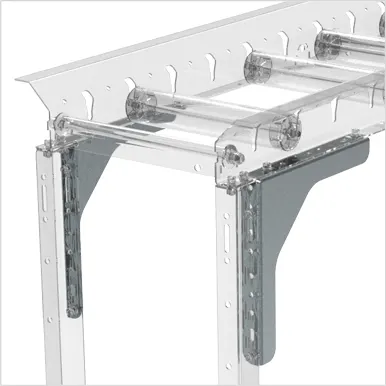

DX – Extra hoekversteviging

Extra hoekversteviging voor vrijstaande of losgekoppelde rollenbanen.

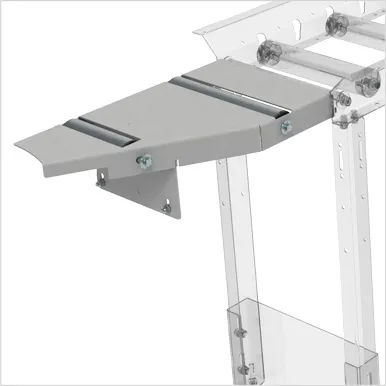

DT – Tussenstuk voor machinekoppeling

Tussenstuk voor het aansluiten en koppelen van de rollenbaan op afzonderlijke machines.

---

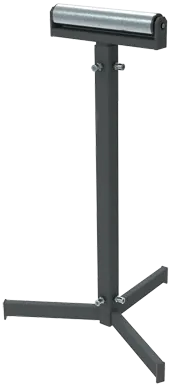

MR 280 – In hoogte verstelbare poot met rol

De MR 280 is een in hoogte verstelbare poot met geïntegreerde rol, bedoeld voor lichtere toepassingen.

• Verstelbare hoogte van 800 tot 1019 mm.
• Ontworpen voor licht gebruik.
• Draagvermogen: 45 kg.
