ARG 260 CF-NC AUTOMAAT

ARG 260 CF-NC AUTOMAAT

Metaalbandzaag – CNC automatisch

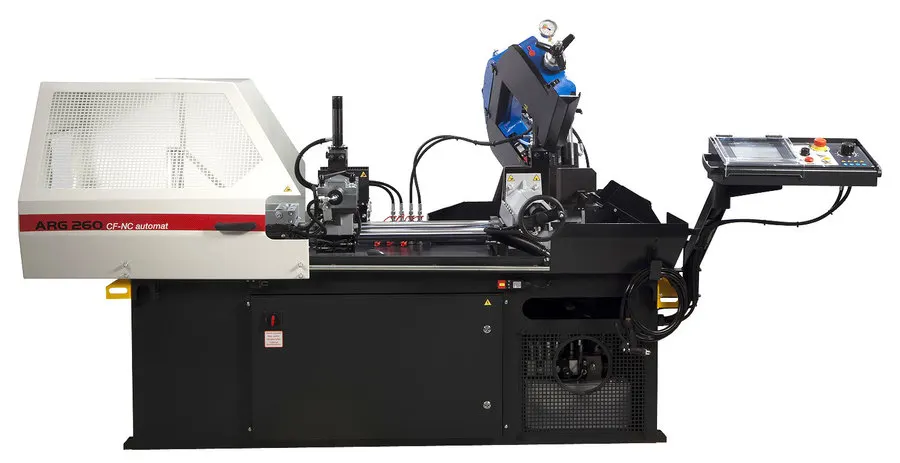

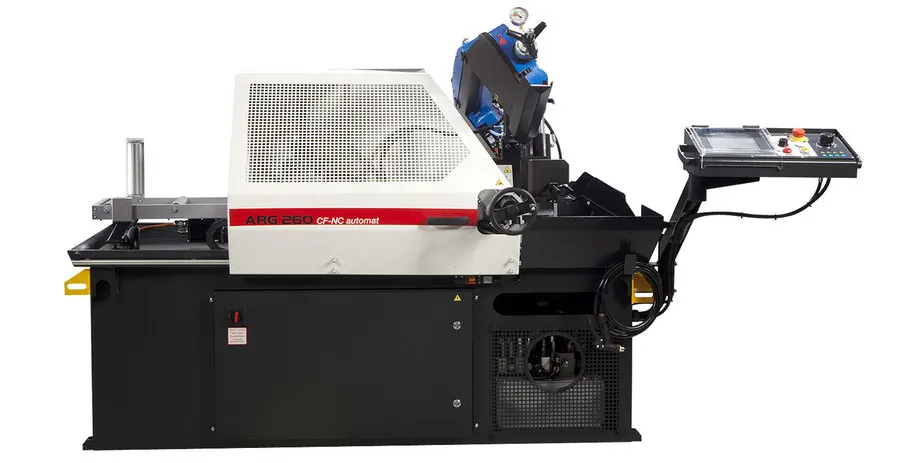

De ARG 260 CF-NC automaat is een volledig automatische CNC-metaalbandzaag en een doorontwikkelde uitvoering van de bekende ARG 250-serie, die al 25 jaar wordt geproduceerd. De machine is voorzien van een volledig nieuw en uniek ontworpen zaagarmconcept. De maximale zaagcapaciteit voor rond materiaal is verhoogd van 250 naar 260 mm.

Vernieuwde zaagarm

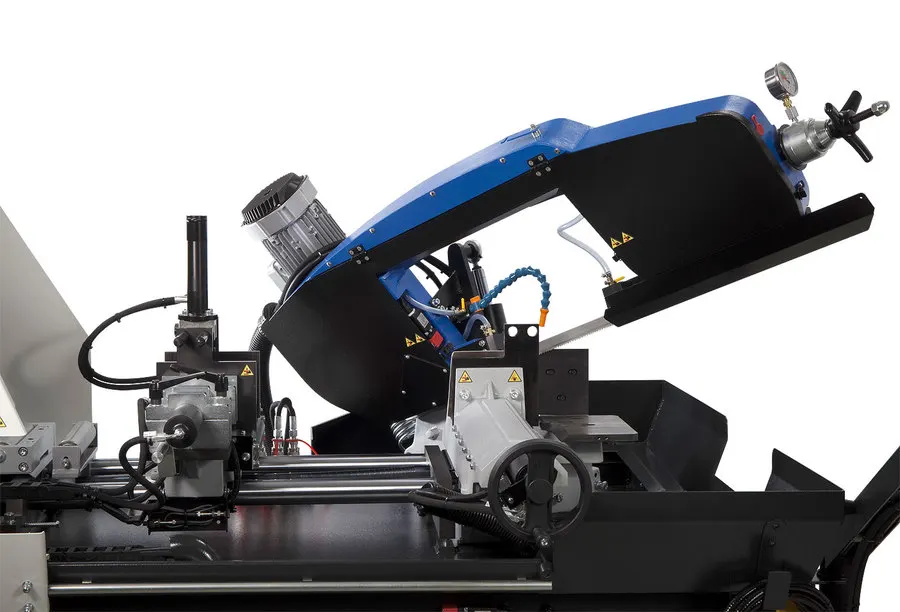

De nieuwste uitvoering van de gegoten zaagarm is voorzien van holle delen en grotere loopwielen. Door de grotere diameter van de loopwielen wordt de buigbelasting op het zaaglint verminderd. Dit zorgt voor een hoge stijfheid van het gehele zaagsysteem, een lange levensduur van het zaaglint en een hoge zaagprecisie.

De holle delen van de zaagarm bevatten alle bekabeling en koelvloeistofleidingen. Hierdoor zijn deze optimaal beschermd tegen beschadiging. Het nieuwe armconcept maakt bovendien het vervangen van het zaaglint en het reinigen van de binnenzijde van de zaagarm eenvoudiger. Door het scharnierende deksel te openen, blijft dit automatisch in de bovenste positie staan.

Als accessoire kan een zaaglintreinigingsborstel worden toegepast, die synchroon door het aandrijfwiel wordt aangedreven.

Volautomatische CNC-besturing

De ARG 260 CF-NC automat is ontwikkeld voor het zagen van grote series en is bijzonder geschikt voor zware industriële productieomgevingen waar continu wordt gewerkt.

De aanvoer van het werkstuk wordt uitgevoerd door een industriële servomotor in combinatie met een nieuw besturingssysteem. De servomotor en kogelomloopspindel zorgen voor een hoge aanvoersnelheid en maximale nauwkeurigheid, ook bij meerdere aanvoerstappen voor het zagen van lange werkstukken.

Er kunnen drie verschillende aanvoersnelheden worden ingesteld:

• 27 mm/s
• 42 mm/s
• 50 mm/s

De optimale snelheid kan worden gekozen afhankelijk van het gewicht en de lengte van het te zagen werkstuk. De maximale lengte van één aanvoerstap bedraagt 500 mm.

Centrale bediening met kleurentouchscreen

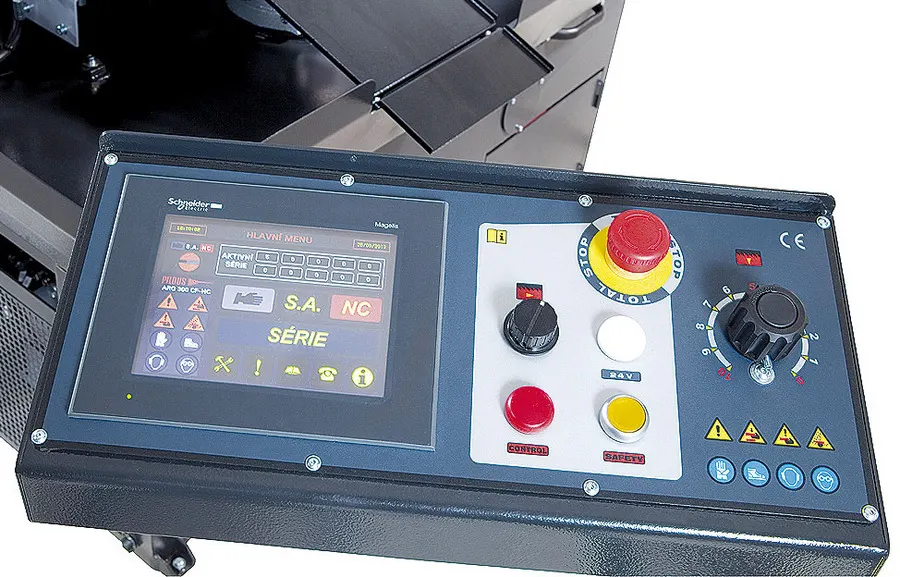

De centrale bedieningskast is voorzien van een groot 7,5-inch kleurentouchscreen voor een eenvoudige en intuïtieve bediening van alle machinefuncties.

Er kunnen maximaal 60 programma’s worden opgeslagen voor het snel instellen van de gewenste aanvoerlengte bij repeterende productie. Elk programma kan worden voorzien van een omschrijving, bijvoorbeeld een tekening- of werkstuknummer.

Ook is het mogelijk om verschillende aantallen werkstukken van verschillende afmetingen achter elkaar te programmeren en te zagen, zonder dat tussentijdse bediening van de machine nodig is.

De machine kan worden bediend in drie modi:

• Volautomatisch
• Semi-automatisch
• Handmatig

In de handmatige modus kunnen alle machinefuncties afzonderlijk worden aangestuurd.

Hydraulische werkstukklemming en zaagarmbeweging

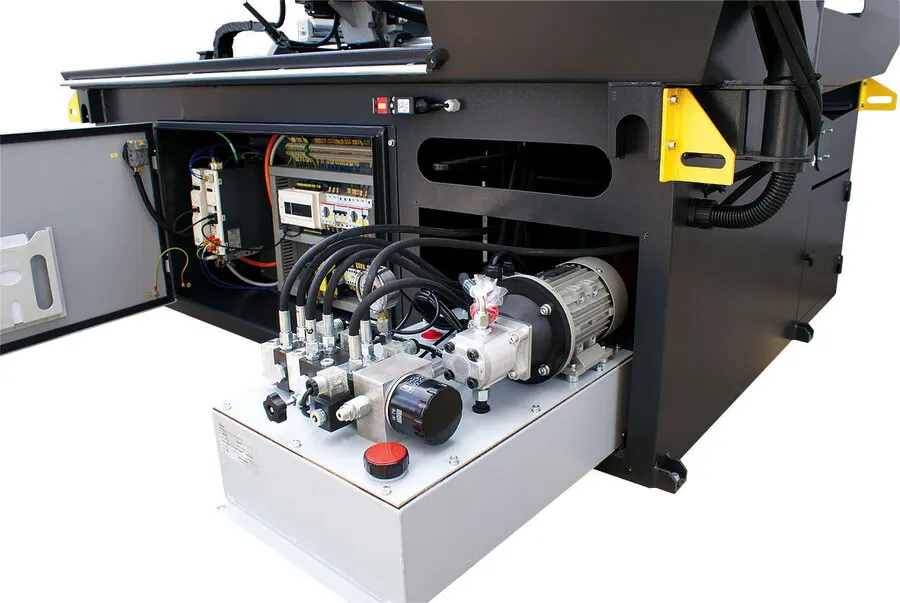

Het klemmen van het werkstuk en de beweging van de zaagarm naar en uit de zaagsnede worden hydraulisch geregeld. De positie van de zaagarm kan hierbij nauwkeurig worden afgestemd op de doorsnede van het werkstuk.

De druk van zowel de aanvoerklem als de vaste machineklem kan afzonderlijk worden ingesteld. Deze drukregeling behoort tot de standaarduitrusting.

Traploos instelbare zaagbandsnelheid

Voor een optimale zaagprestatie kan de zaagbandsnelheid met behulp van een frequentieregelaar traploos worden ingesteld van 15 tot 90 m/min.

Hierdoor kan de zaagbandsnelheid nauwkeurig worden afgestemd op het te zagen materiaal. Dit draagt bij aan een hoge zaagprecisie en een lange levensduur van het zaaglint.

Robuuste machineconstructie

De hoge nauwkeurigheid van de werkstukaanvoer wordt mede bereikt door de zeer robuuste constructie van de machine. De belangrijkste machineonderdelen zijn vervaardigd uit grijs gietijzer en het aanvoersysteem is opgebouwd rond een zwaar uitgevoerd frame.

De grote machinebasis en de massieve constructie zorgen voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

De machinebasis is voorzien van een grote, uitneembare spanenbak. Daarnaast kan optioneel een wormaangedreven spanenafvoer worden geïnstalleerd.

Zaaglint en geleiding

De ARG 260 CF-NC is uitgerust met een industrieel zaaglint van 27 × 0,9 mm. Er zijn verschillende uitvoeringen van het zaaglint beschikbaar, waardoor een breed scala aan materialen kan worden gezaagd, waaronder roestvast staal en gereedschapsstaal.

De grote loopwielen en nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

De extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en de overige draaiende onderdelen dragen bij aan een lange levensduur van de machine.

Zaaghoek 90°–45°

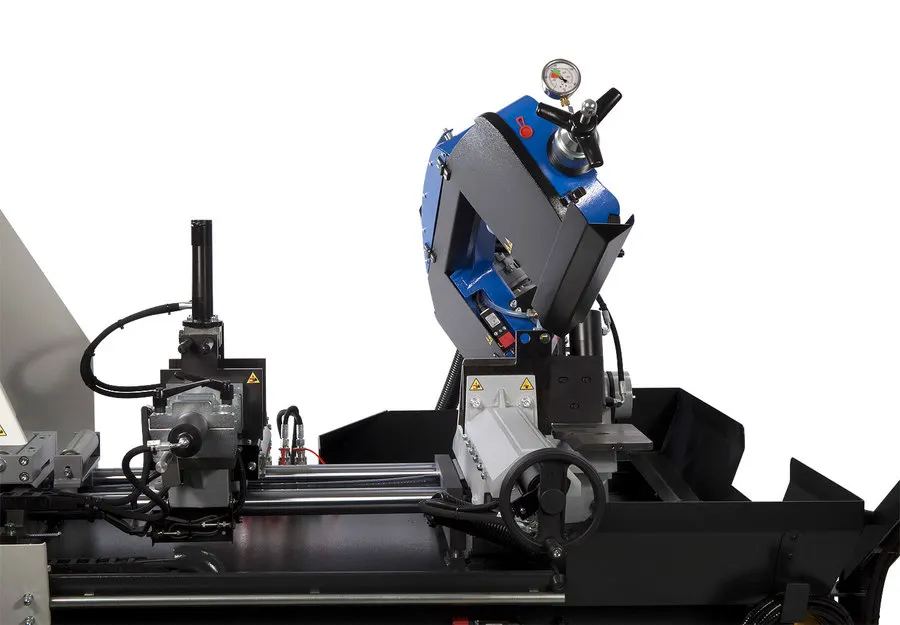

De zaaghoek kan handmatig traploos worden ingesteld binnen een bereik van 90° tot 45°. Naast haaks zagen is het ook mogelijk om onder verstek te zagen.

De machine kan zowel handmatig als in de automatische modus onder een ingestelde zaaghoek werken.

Onderhoudsvrije zaagaandrijving

De zaagaandrijving wordt uitgevoerd door een industriële elektromotor met wormwielreductor. Deze aandrijving is geluidsarm en onderhoudsvrij en zorgt voor een betrouwbare overdracht van het vermogen op het zaaglint.

Koelsysteem

De machine is standaard aangesloten op een compleet koelsysteem met een krachtige pomp.

De koelvloeistofstroom kan afzonderlijk worden geregeld bij beide zaaglintgeleiders. Daarnaast is een extra verstelbare koelvloeistofuitlaat aanwezig.

De koelvloeistoftank met krachtige pomp is geïntegreerd in de machinebasis.

Automatische zaaglintbewaking

De machine controleert continu of het zaaglint correct is gespannen. Ook wordt een eventueel breken van het zaaglint gedetecteerd.

Wanneer het zaaglint breekt, schakelt de machine automatisch uit.

Ergonomische bediening

Alle machinefuncties zijn eenvoudig en intuïtief te bedienen via het ergonomisch geplaatste centrale bedieningspaneel, dat op een draaibare console is gemonteerd.

Belangrijkste eigenschappen

• Volautomatische CNC-besturing
• Geschikt voor seriematige en industriële productie
• Maximale zaagcapaciteit rond materiaal: 260 mm
• Industriële servomotor met kogelomloopspindel voor werkstukaanvoer
• Drie aanvoersnelheden: 27 / 42 / 50 mm/s
• Maximale aanvoerlengte per stap: 500 mm
• Maximaal 60 programmeerbare programma’s
• Volautomatische, semi-automatische en handmatige bediening
• Hydraulische werkstukklemming en zaagarmbeweging
• Instelbare klemdruk van aanvoerklem en vaste machineklem
• Frequentieregelaar met zaagbandsnelheid van 15–90 m/min
• Zaaglint: 27 × 0,9 mm
• Traploos instelbare zaaghoek van 90°–45°
• Robuuste constructie met onderdelen van grijs gietijzer
• Grote loopwielen met hardmetalen zaaglintgeleiding aan drie zijden
• Automatische controle van zaaglintspanning en zaaglintbreuk
• Groot uitneembaar spanenreservoir
• Optionele wormaangedreven spanenafvoer
• Krachtig geïntegreerd koelsysteem
• Beschermde bekabeling en koelvloeistofleidingen in de holle zaagarm
• Optionele, synchroon aangedreven zaaglintreinigingsborstel
• Ergonomisch centraal bedieningspaneel met 7,5-inch kleurentouchscreen

De Pilous ARG 260 CF-NC automat combineert een zeer robuuste machineconstructie met nauwkeurige CNC-aanvoer en uitgebreide automatische functies. Daarmee is deze bandzaagmachine bijzonder geschikt voor bedrijven die grote aantallen werkstukken met een constante kwaliteit en hoge zaagprecisie willen produceren.

	90°	+45°
	260	180
	245	170
	245 x 250	180 x 120
