ARG 330 CF-NC AUTOMAAT

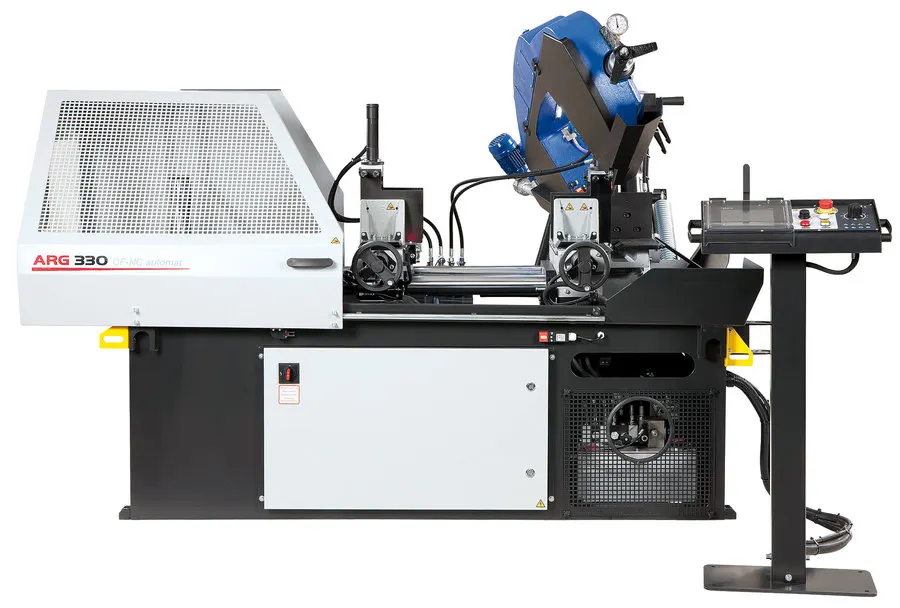

ARG 330 CF-NC automat

Metaalbandzaag – CNC automatisch

De ARG 330 CF-NC automat is een volledig automatische CNC-metaalbandzaag, ontwikkeld voor het zagen van grote series in de zwaarste industriële productieomgevingen met een continue bedrijfsvoering. De machine is daarnaast bijzonder geschikt voor het zagen van zware werkstukken met grote doorsneden.

In vergelijking met de ARG 260 en ARG 300 CF-NC, die zijn uitgerust met een zaaglint van 27 × 0,9 mm, beschikt de ARG 330 CF-NC over een zwaarder zaaglint van 34 × 1,1 mm. Dit zorgt voor een hogere productiviteit en een grotere zaagprecisie, vooral bij het zagen van grote doorsneden in massief materiaal.

Nieuwe, gesloten zaagarm

De ARG 330 CF-NC automat is voorzien van een volledig nieuw en revolutionair concept voor de gegoten zaagarm. De zaagarm is over de volledige lengte van de dragende delen hol uitgevoerd en vormt een gesloten profiel.

Deze constructie zorgt voor een uitzonderlijk hoge stijfheid van het gehele zaagsysteem en draagt bij aan een zeer nauwkeurige zaagsnede.

Het moderne ontwerp van de zaagarm maakt bovendien grote zaagbereiken mogelijk, zowel bij rechte zaagsneden als bij verstekzagen.

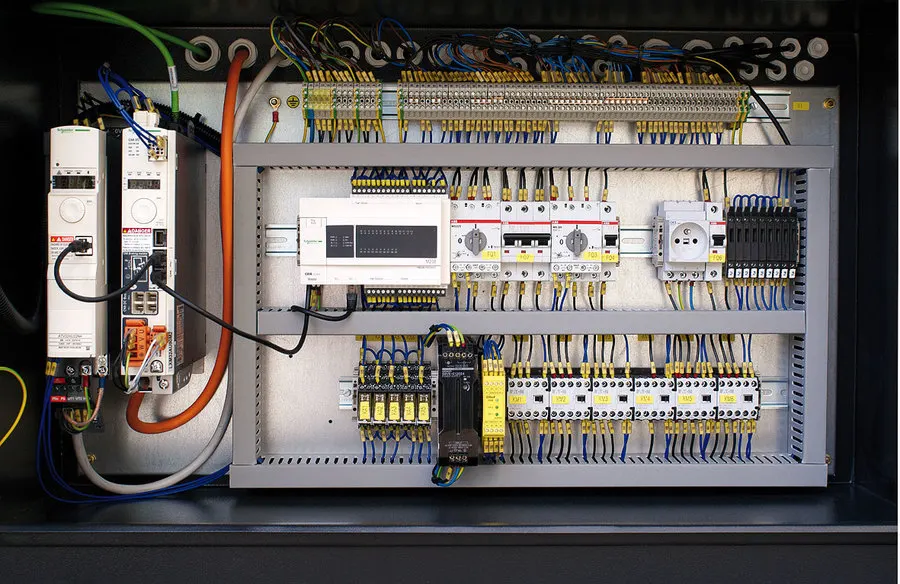

Volautomatische CNC-besturing

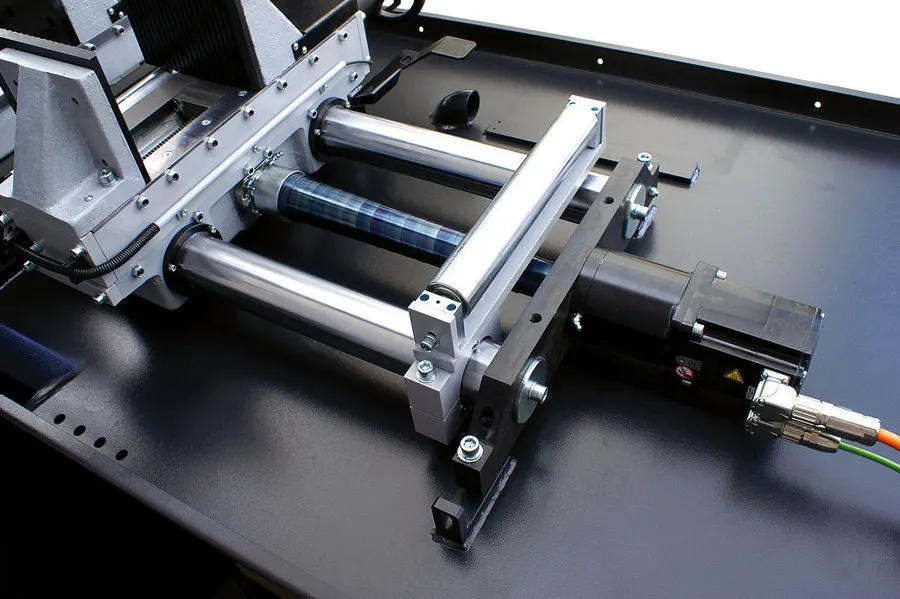

De werkstukaanvoer wordt uitgevoerd door een industriële servomotor in combinatie met een nieuw besturingssysteem. De servomotor en kogelomloopspindel zorgen voor een hoge aanvoersnelheid en maximale nauwkeurigheid, ook bij meerdere aanvoerstappen voor het zagen van lange werkstukken.

Er kunnen drie verschillende aanvoersnelheden worden ingesteld:

• 27 mm/s
• 42 mm/s
• 50 mm/s

De optimale snelheid kan worden gekozen afhankelijk van het gewicht en de lengte van het te zagen werkstuk. De maximale lengte van één aanvoerstap bedraagt 500 mm.

Centrale bediening met kleurentouchscreen

Het centrale bedieningspaneel is voorzien van een groot 7,5-inch kleurentouchscreen voor een eenvoudige en intuïtieve bediening van alle machinefuncties.

Er kunnen maximaal 60 programma’s worden opgeslagen voor het snel instellen van de gewenste aanvoerlengte bij repeterende productie. Elk programma kan worden voorzien van een omschrijving, bijvoorbeeld een tekening- of werkstuknummer.

Verschillende aantallen werkstukken met verschillende afmetingen kunnen worden geprogrammeerd en automatisch achter elkaar worden gezaagd, zonder dat verdere bediening van de machine nodig is.

De machine beschikt over drie bedrijfsmodi:

• Volautomatisch
• Semi-automatisch
• Handmatig

In de handmatige modus kunnen alle machinefuncties afzonderlijk worden aangestuurd.

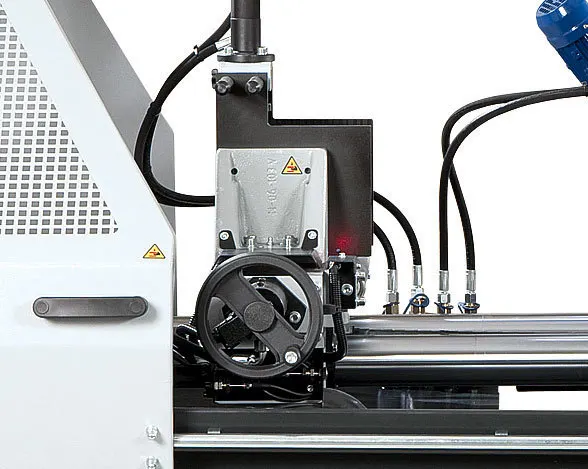

Hydraulische werkstukklemming en zwevende aanvoerklem

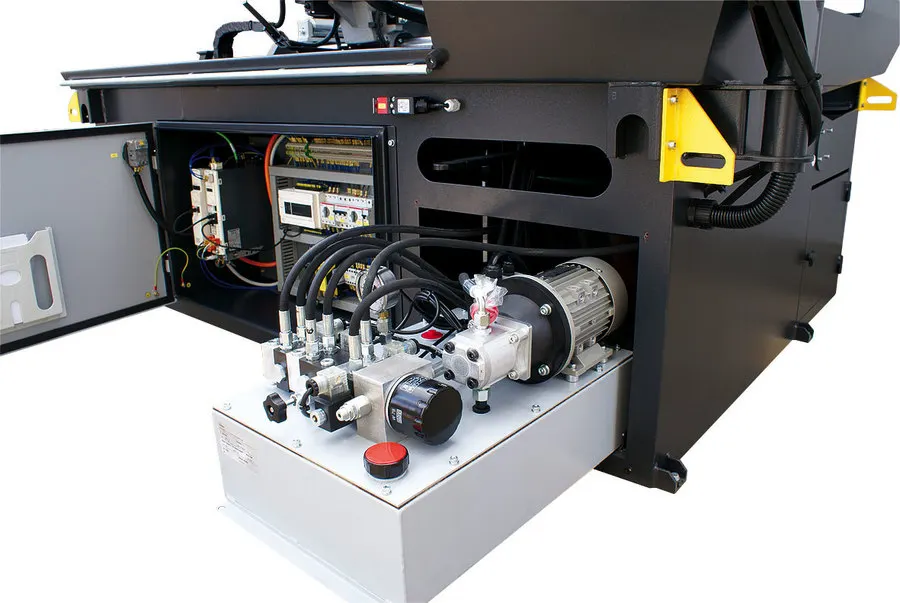

Het klemmen van het werkstuk en de beweging van de zaagarm naar en uit de zaagsnede worden hydraulisch geregeld. De positie van de zaagarm kan daarbij nauwkeurig worden afgestemd op de doorsnede van het werkstuk.

De zogenoemde ‘zwevende’ uitvoering van de aanvoerklem zorgt voor een nauwkeurige aanvoer van ook onregelmatige en ruwe werkstukken.

De druk van zowel de aanvoerklem als de vaste machineklem kan worden ingesteld. Deze drukregeling behoort tot de standaarduitrusting.

Traploos instelbare zaagbandsnelheid

De zaagbandsnelheid kan met behulp van een frequentieregelaar traploos worden ingesteld van 15 tot 90 m/min.

Hiermee kan de snelheid optimaal worden afgestemd op het te zagen materiaal. Dit draagt bij aan een hoge zaagprecisie en een lange levensduur van het zaaglint.

Robuuste machineconstructie

De hoge nauwkeurigheid van de werkstukaanvoer wordt mede bereikt door de zeer robuuste constructie van de machine. De belangrijkste machineonderdelen zijn vervaardigd uit grijs gietijzer en het aanvoersysteem is opgebouwd rond een zwaar uitgevoerd frame.

De grote machinebasis en de massieve totale constructie zorgen voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

De constructie van grijs gietijzer draagt bovendien bij aan een effectieve absorptie van trillingen tijdens het zagen.

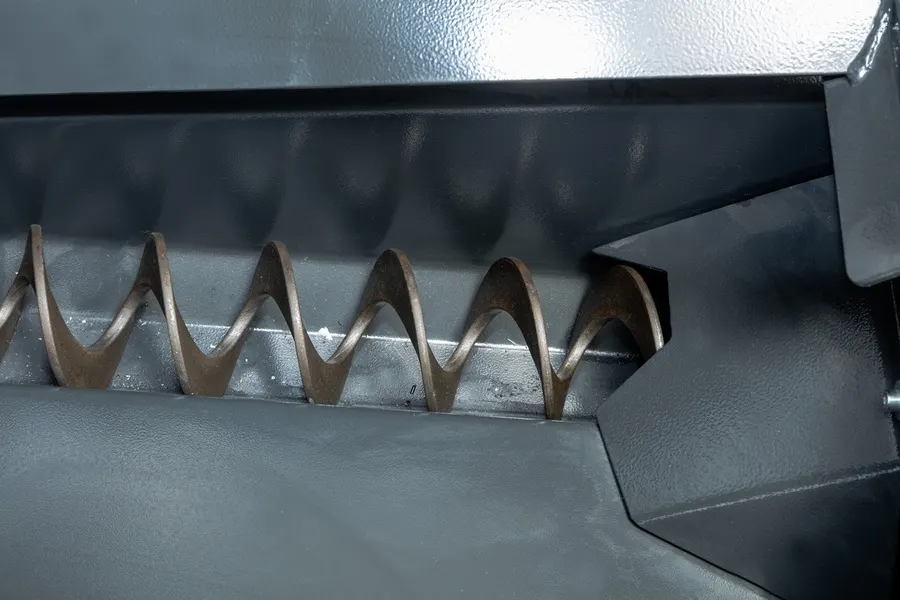

De machinebasis is voorzien van een grote, uitneembare spanenbak. Daarnaast kan optioneel een wormaangedreven spanenafvoer worden geïnstalleerd.

Zwaar zaaglint voor grote doorsneden

De ARG 330 CF-NC automat is uitgerust met een industrieel zaaglint van 34 × 1,1 mm. Het zaaglint is verkrijgbaar in verschillende uitvoeringen en maakt het mogelijk om een breed scala aan materialen te zagen, waaronder roestvast staal en gereedschapsstaal.

De grotere zaaglintafmetingen ten opzichte van de ARG 260 en ARG 300 CF-NC zorgen vooral bij grote doorsneden in massief materiaal voor een hogere productiviteit en een grotere zaagprecisie.

De grote loopwielen en nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal zorgen voor een lange levensduur van het zaaglint en een nauwkeurige zaagsnede.

De extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en alle overige draaiende onderdelen dragen bij aan een lange levensduur van de machine.

Zaaghoek 90°–45°

De zaaghoek kan handmatig traploos worden ingesteld binnen een bereik van 90° tot 45°.

Hierdoor kan zowel haaks als onder verstek worden gezaagd. De machine kan ook in de automatische modus onder een ingestelde zaaghoek werken.

Onderhoudsvrije zaagaandrijving

De aandrijving van het zaaglint wordt verzorgd door een industriële elektromotor met wormwielreductor. De aandrijving is geluidsarm en onderhoudsvrij en zorgt voor een betrouwbare overdracht van het vermogen.

Koelsysteem

De machine is voorzien van een compleet koelsysteem met een krachtige pomp.

De koelvloeistofstroom kan afzonderlijk worden geregeld bij beide zaaglintgeleiders. Daarnaast is een extra verstelbare koelvloeistofuitlaat aanwezig.

De koelvloeistoftank met krachtige pomp is geïntegreerd in de machinebasis.

Automatische zaaglintbewaking

De machine controleert automatisch of het zaaglint correct is gespannen en detecteert een eventuele breuk van het zaaglint.

Wanneer het zaaglint breekt, schakelt de machine automatisch uit.

Ergonomische bediening

Alle machinefuncties zijn eenvoudig en intuïtief te bedienen via het ergonomisch geplaatste centrale bedieningspaneel.

Belangrijkste eigenschappen

• Volautomatische CNC-besturing
• Geschikt voor grote series en continue industriële productie
• Bijzonder geschikt voor zware werkstukken en grote doorsneden
• Zwaar industrieel zaaglint: 34 × 1,1 mm
• Industriële servomotor met kogelomloopspindel voor werkstukaanvoer
• Drie aanvoersnelheden: 27 / 42 / 50 mm/s
• Maximale aanvoerlengte per stap: 500 mm
• Maximaal 60 programmeerbare programma’s
• Volautomatische, semi-automatische en handmatige bediening
• Hydraulische werkstukklemming en zaagarmbeweging
• Zwevende aanvoerklem voor onregelmatige en ruwe werkstukken
• Instelbare klemdruk van aanvoerklem en vaste machineklem
• Frequentieregelaar met zaagbandsnelheid van 15–90 m/min
• Traploos instelbare zaaghoek van 90°–45°
• Robuuste constructie met onderdelen van grijs gietijzer
• Grote loopwielen
• Zaaglintgeleiding aan drie zijden met hardmetaal
• Automatische controle van zaaglintspanning en zaaglintbreuk
• Grote uitneembare spanenbak
• Optionele wormaangedreven spanenafvoer
• Krachtig geïntegreerd koelsysteem
• Beschermde bekabeling en koelvloeistofleidingen in de holle zaagarm
• Geluidsarme en onderhoudsvrije zaagaandrijving
• Ergonomisch centraal bedieningspaneel met 7,5-inch kleurentouchscreen

De Pilous ARG 330 CF-NC automat is de zwaarste uitvoering binnen deze CNC-serie en combineert een zeer stijve, gesloten zaagarm met een zwaar 34 × 1,1 mm zaaglint, nauwkeurige servo-aanvoer en uitgebreide CNC-besturing. Daarmee is deze machine bij uitstek geschikt voor industriële serieproductie en het nauwkeurig zagen van zware werkstukken met grote doorsneden.

90°	+45°
	330	250
	320	240
	360 x 250	250 x 150



Main motor	400 V, 50 Hz, 3 kW
Pump motor	400 V, 50 Hz, 0,12 kW
Hydraulic motor unit	400 V, 50 Hz, 0,55 kW
Servo motor of the feed	2 kW
Saw blade speed	15-90 m/min.
Working height of vice	850 mm
Hydraulic system oil	cca 26 l (ISO 6743/4-HM, DIN 51 524 part 2-HLP)
Coolant tank	cca 35 l
Machine dimensions	Drawing dimension
Machine weight	1350 kg
