Metaalbandszaag – CNC automatisch

De Dynamic 3.0 is een eenvoudige en betaalbare, maar tegelijkertijd zeer krachtige, nauwkeurige en robuuste CNC-metaalbandszaag. Deze volledig automatische bandszaag is ontwikkeld voor uiteenlopende toepassingen binnen de seriematige productie.

De machine beschikt over een proportioneel hydraulisch geregeld materiaaltoevoersysteem. Hierdoor wordt het werkstuk gecontroleerd en nauwkeurig aangevoerd. De machine kan worden bediend in drie modi:

• Volautomatisch
• Semi-automatisch
• Handmatig

In de handmatige modus kunnen alle machinefuncties afzonderlijk worden aangestuurd. De maximale lengte van één aanvoerstap bedraagt 500 mm.

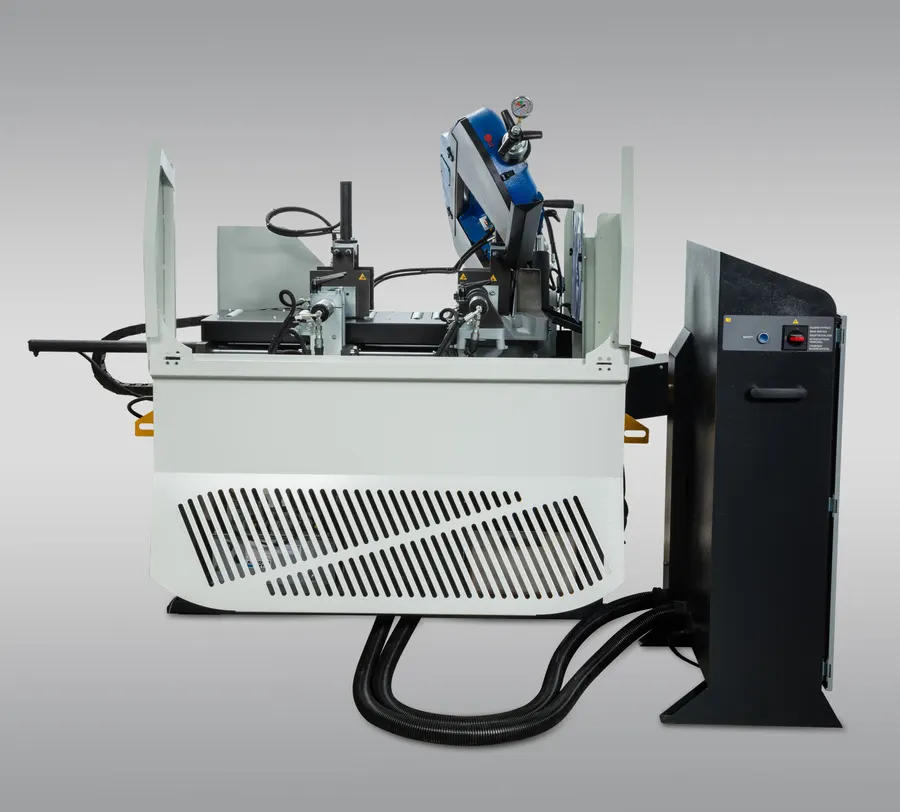

Hydraulische werkstukaanvoer

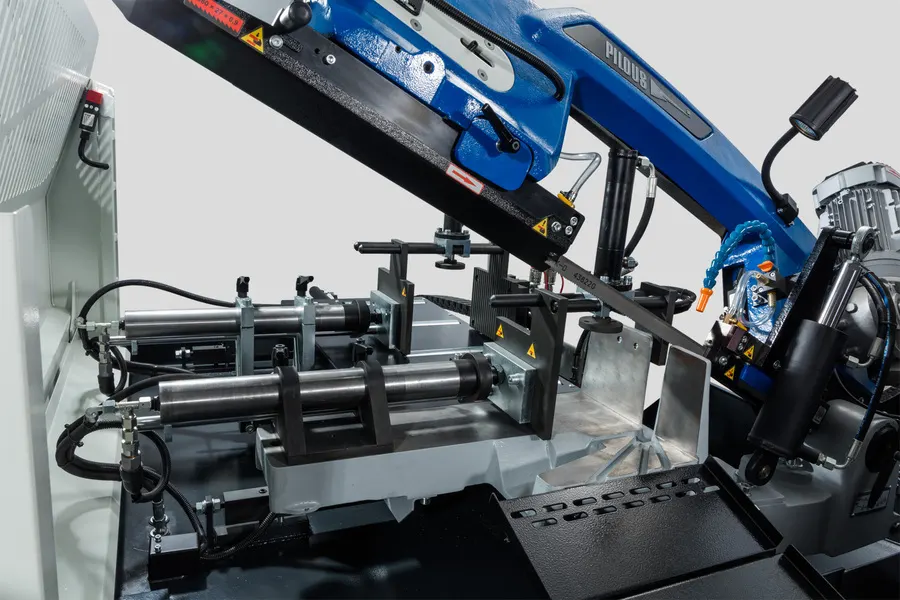

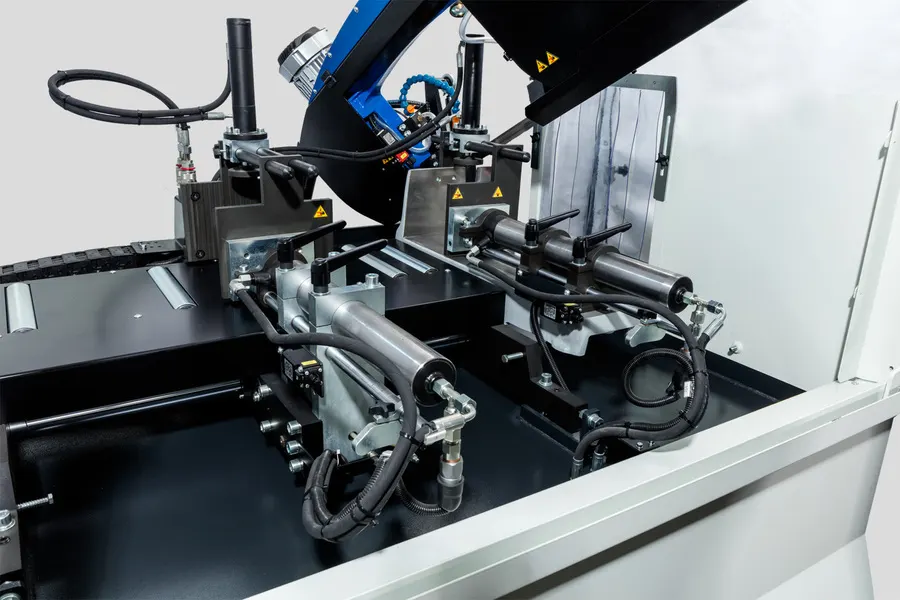

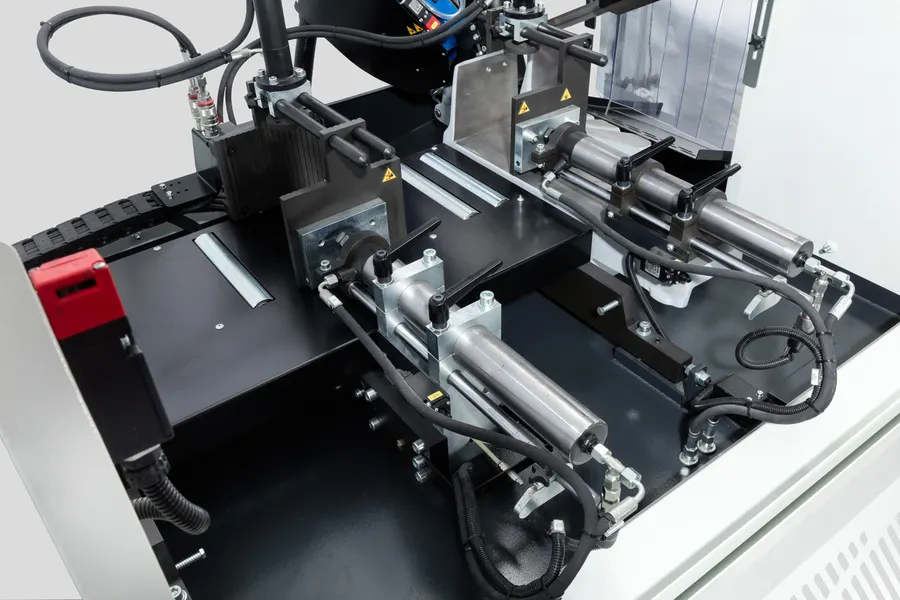

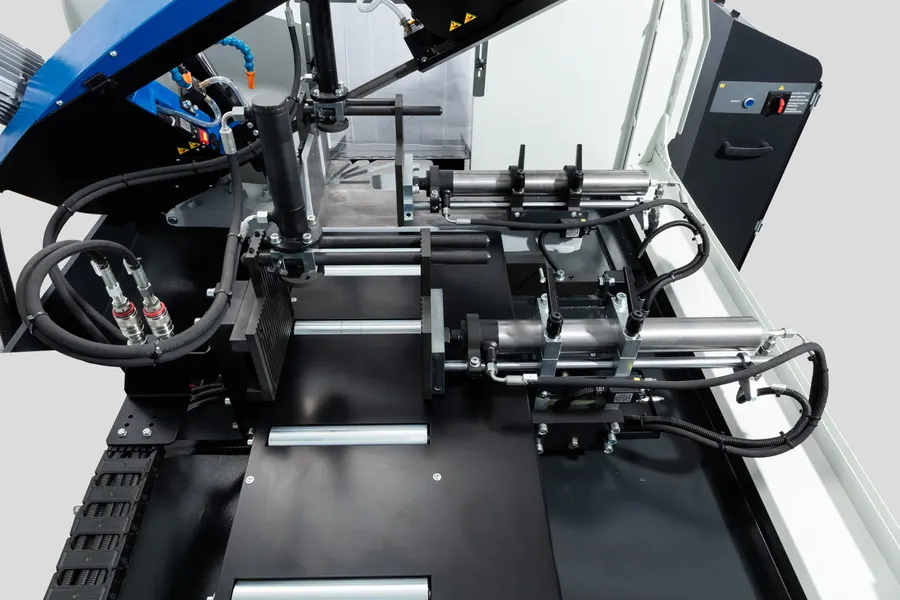

De robuuste, hydraulisch bediende aanvoerklem beweegt over hardverchroomde geleidestangen. Een lineair meetsysteem zorgt voor een hoge meetnauwkeurigheid.

De hoge aanvoersnelheid wordt proportioneel geregeld. In combinatie met de CNC-gestuurde acceleratie en deceleratie kan een aanvoernauwkeurigheid van 0,1 mm worden bereikt.

De gecontroleerde afremming in de eindposities voorkomt bovendien dat zware werkstukken gaan verschuiven of doorschieten.

Centrale CNC-bediening

Het centrale bedieningspaneel is voorzien van een groot 7,5-inch kleurentouchscreen en een eigen besturingssysteem voor een eenvoudige en intuïtieve bediening.

Voor het automatisch zagen hoeft in principe alleen de gewenste lengte en het aantal werkstukken te worden ingevoerd.

Ook het klemmen van het werkstuk en de beweging van de zaagarm naar de zaagsnede en terug naar de gewenste positie worden hydraulisch geregeld. De beweging van de zaagarm wordt daarbij afgestemd op de doorsnede van het werkstuk.

De druk van zowel de aanvoerklem als de vaste machineklem kan worden ingesteld en behoort tot de standaarduitrusting.

Zaaghoek 90°–45°

De zaaghoek kan handmatig traploos worden ingesteld binnen een bereik van 90° tot 45°.

De machine kan zowel haaks als onder verstek zagen. Ook in de automatische modus kan onder een ingestelde zaaghoek worden gewerkt.

Traploos instelbare zaagbandsnelheid

De optimale zaagbandsnelheid kan met behulp van een frequentieregelaar worden ingesteld van 15 tot 90 m/min.

Hiermee kan de snelheid nauwkeurig worden afgestemd op het te zagen materiaal. Dit draagt bij aan een hoge zaagprecisie en een lange levensduur van het zaaglint.

Robuuste machineconstructie

De hoge nauwkeurigheid van de materiaaltoevoer wordt ondersteund door de robuuste constructie van de machine. De belangrijkste machineonderdelen zijn vervaardigd uit grijs gietijzer en het toevoersysteem is opgebouwd rond een zwaar uitgevoerd frame.

De grote machinebasis en de massieve totale constructie zorgen voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

De constructie van grijs gietijzer zorgt bovendien voor een effectieve absorptie van trillingen tijdens het zagen.

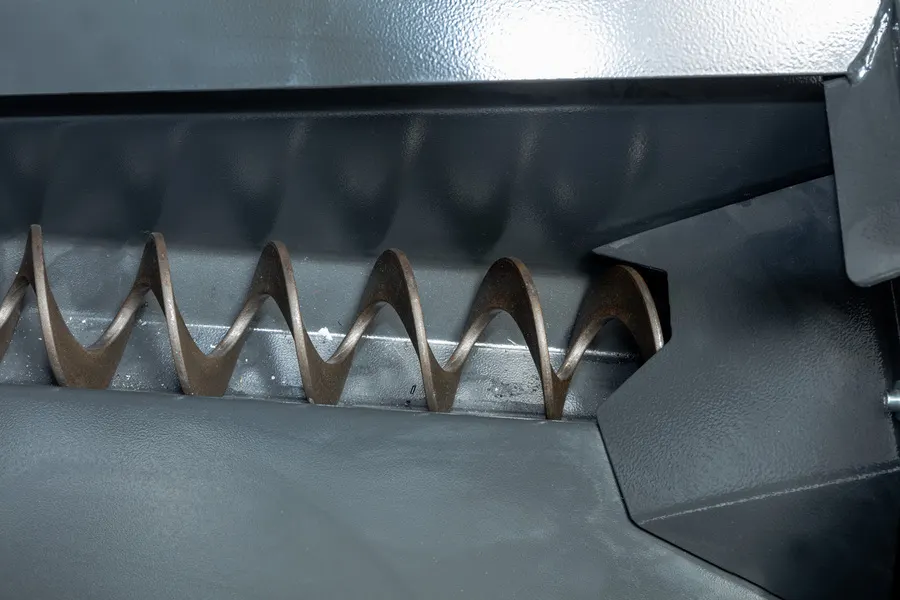

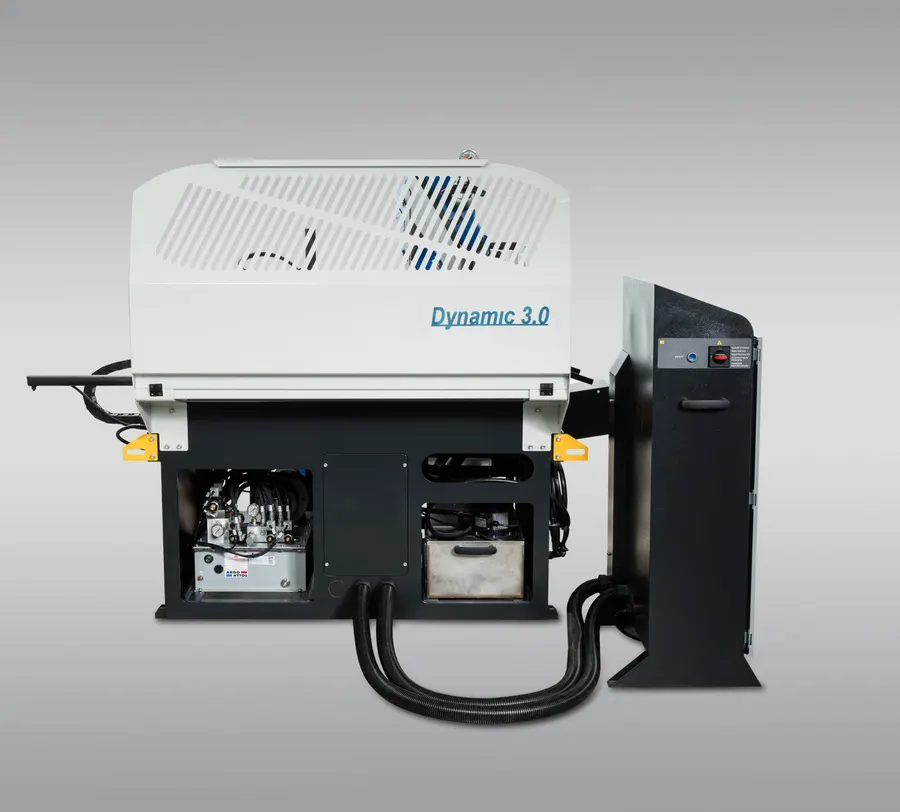

De machinebasis is voorzien van een grote, uitneembare spanenbak. Daarnaast kan optioneel een schroefspanentransporteur worden geïnstalleerd.

Vernieuwde zaagarm

De Dynamic 3.0 is voorzien van een modern gegoten zaagarmconcept met holle delen en loopwielen met een optimale diameter. De grotere diameter van de loopwielen vermindert de buigbelasting op het zaaglint.

Dit zorgt voor een hoge stijfheid van het volledige zaagsysteem, een lange levensduur van het zaaglint en een hoge zaagprecisie.

De moderne constructie van de zaagarm maakt grote zaagbereiken mogelijk, zowel bij rechte als bij verstekzaagsneden.

Beschermde bekabeling en koelvloeistofleidingen

Alle elektrische bekabeling en het systeem voor de toevoer van koelvloeistof zijn weggewerkt in de holle delen van de zaagarm. Hierdoor zijn deze onderdelen beschermd tegen beschadiging.

Het nieuwe armconcept vereenvoudigt bovendien het vervangen van het zaaglint en het reinigen van de binnenzijde van de zaagarm. Door het scharnierende achterdeksel te openen, blijft dit in de bovenste positie vergrendeld.

Als accessoire kan een zaaglintreinigingsborstel worden toegepast. Deze wordt synchroon door het aandrijfwiel aangedreven.

Zaaglint en geleiding

De Dynamic 3.0 is uitgerust met een industrieel zaaglint van 27 × 0,9 mm. Het zaaglint is verkrijgbaar in verschillende uitvoeringen en maakt het mogelijk om een breed scala aan materialen te zagen, waaronder roestvast staal en gereedschapsstaal.

De loopwielen met optimale diameter en nauwkeurige zaaglintgeleiding aan drie zijden met gehard staal zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

De optimale passing van de loopwielen, het zaaglintspansysteem en de overige draaiende onderdelen draagt bij aan een lange levensduur van de machine.

Onderhoudsvrije zaagaandrijving

De zaagaandrijving wordt verzorgd door een industriële elektromotor met wormwielreductor. Deze aandrijving is geluidsarm en onderhoudsvrij en zorgt voor een betrouwbare overdracht van het vermogen.

Automatische zaaglintbewaking

De machine controleert de correcte spanning van het zaaglint en detecteert een eventuele breuk.

Wanneer het zaaglint breekt, stopt de machine automatisch.

Koelsysteem

De Dynamic 3.0 is voorzien van een compleet koelsysteem met een krachtige pomp.

De koelvloeistofstroom kan afzonderlijk worden geregeld bij beide zaaglintgeleiders. Daarnaast is een extra verstelbare koelvloeistofuitlaat aanwezig.

De emulsietank met krachtige pomp is geïntegreerd in de machinebasis.

Ergonomische bediening

Alle machinefuncties kunnen eenvoudig en intuïtief worden bediend via het ergonomisch geplaatste centrale bedieningspaneel.

Belangrijkste eigenschappen

• Volautomatische CNC-besturing
• Geschikt voor seriematige productie
• Eenvoudige bediening: gewenste lengte en aantal invoeren
• Proportioneel hydraulisch geregeld materiaaltoevoersysteem
• Lineair meetsysteem voor hoge meetnauwkeurigheid
• Aanvoernauwkeurigheid tot 0,1 mm
• Maximale aanvoerlengte per stap: 500 mm
• Volautomatische, semi-automatische en handmatige bediening
• Hydraulische werkstukklemming en zaagarmbeweging
• Instelbare klemdruk van aanvoerklem en vaste machineklem
• Traploos instelbare zaaghoek van 90°–45°
• Frequentieregelaar met zaagbandsnelheid van 15–90 m/min
• Zaaglint: 27 × 0,9 mm
• Robuuste constructie met onderdelen van grijs gietijzer
• Grote machinebasis voor optimale stabiliteit
• Grote uitneembare spanenbak
• Optionele schroefspanentransporteur
• Moderne, hol uitgevoerde zaagarm
• Grote loopwielen voor verminderde buigbelasting van het zaaglint
• Zaaglintgeleiding aan drie zijden met gehard staal
• Beschermde bekabeling en koelvloeistofleidingen in de zaagarm
• Scharnierend achterdeksel voor eenvoudige toegang tot de binnenzijde van de zaagarm
• Optionele synchroon aangedreven zaaglintreinigingsborstel
• Automatische controle van zaaglintspanning en zaaglintbreuk
• Geluidsarme en onderhoudsvrije zaagaandrijving
• Krachtig geïntegreerd koelsysteem
• Afzonderlijk regelbare koelvloeistofstroom bij beide zaaglintgeleiders
• Ergonomisch centraal bedieningspaneel met 7,5-inch kleurentouchscreen

De Pilous Dynamic 3.0 combineert een aantrekkelijke aanschafprijs met een krachtige CNC-besturing, nauwkeurige hydraulische materiaaltoevoer en een robuuste machineconstructie. Daarmee is deze machine een betrouwbare en veelzijdige oplossing voor seriematige productie, waarbij zowel rechte als verstekzaagsneden automatisch kunnen worden uitgevoerd.

90°	+45°
	300	240
	285	220
	300 x 220	235 x 150
