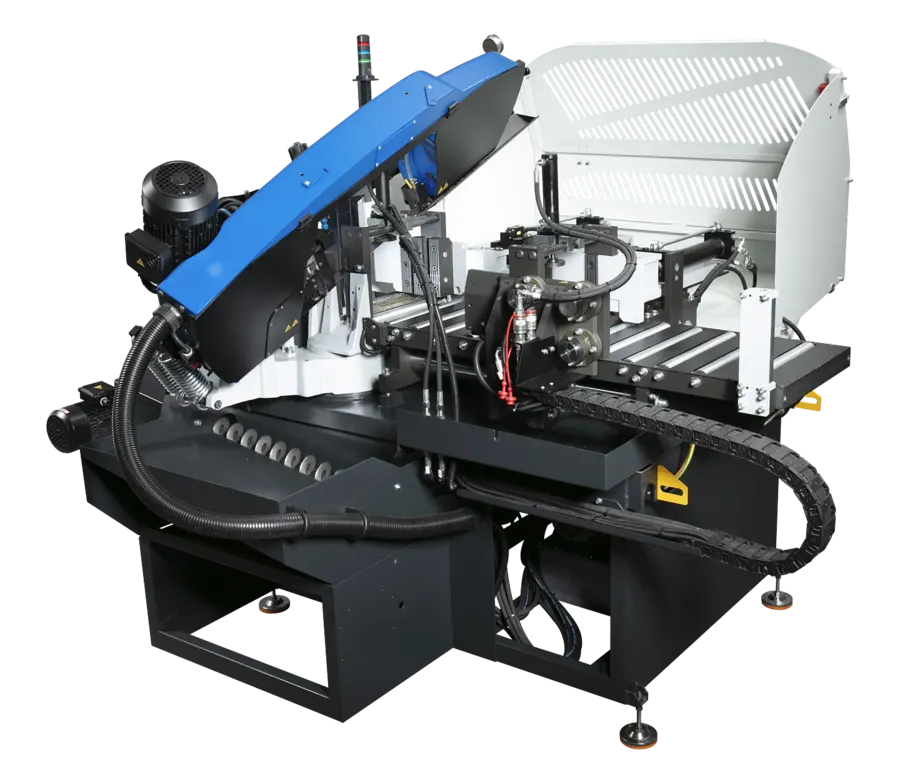

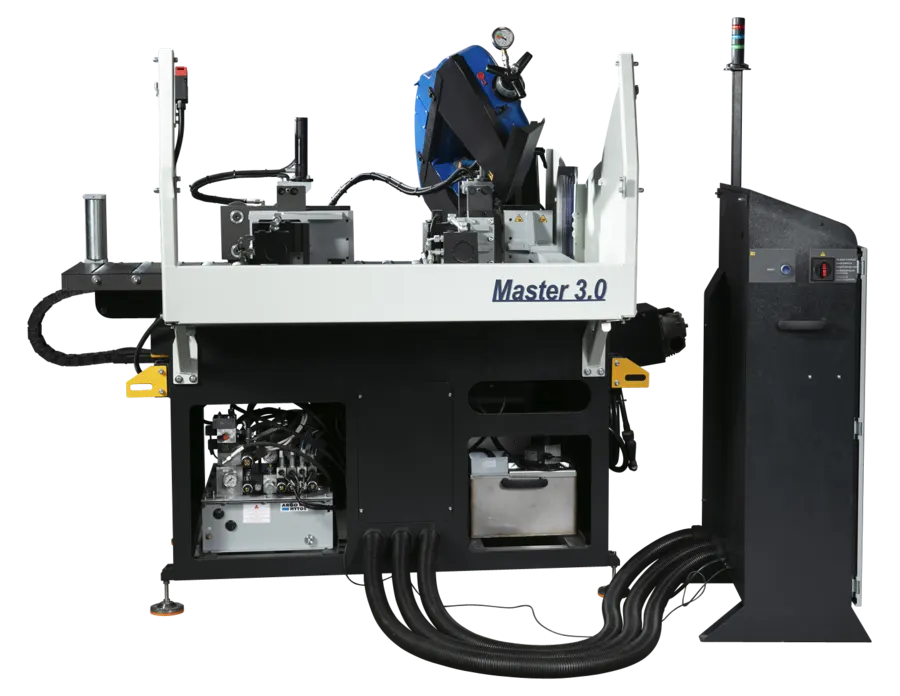

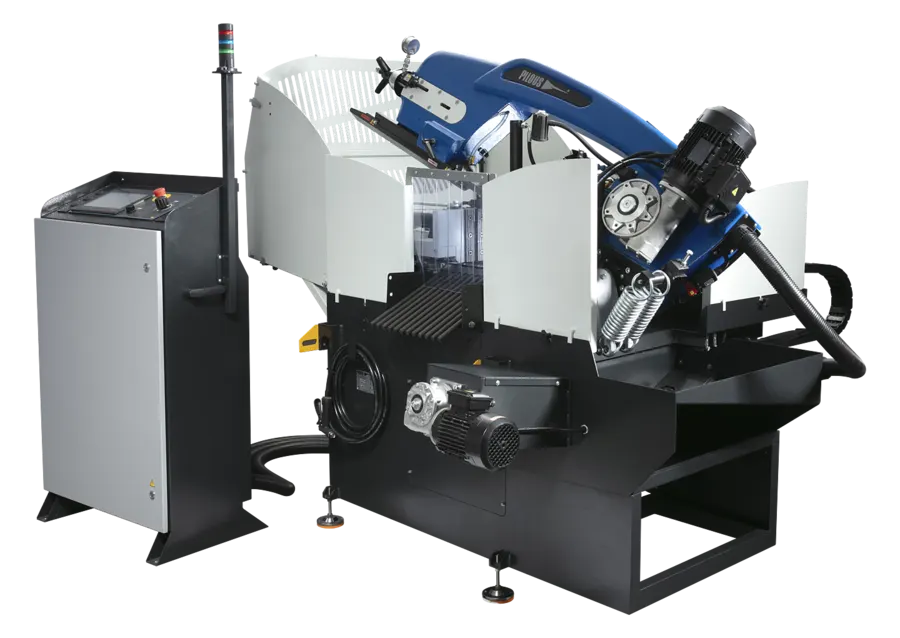

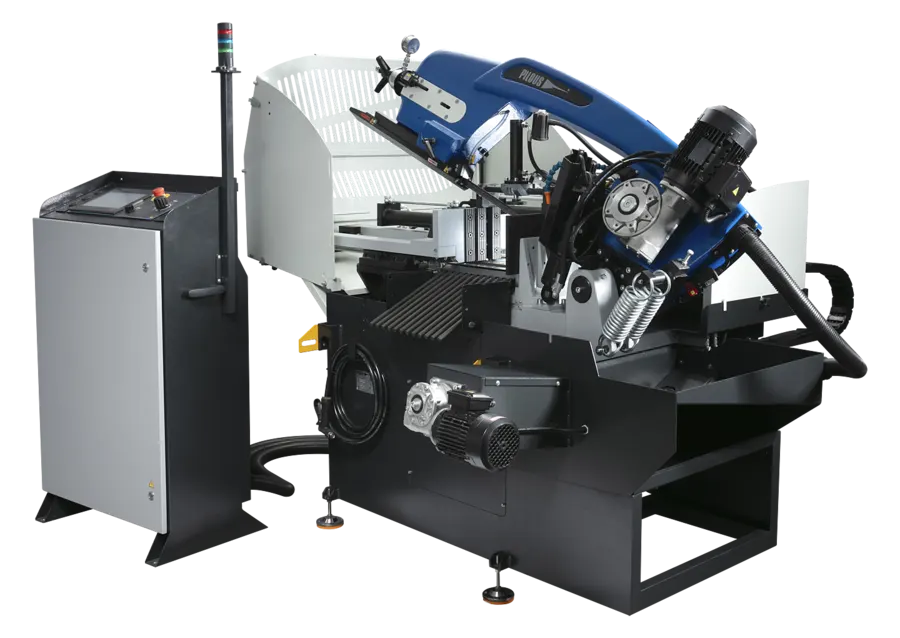

Metaalbandzaag – CNC automatisch

De nieuwe generatie Master CNC automatische metaalbandszagen behoort tot de meest geavanceerde machines op het gebied van zaagproductiviteit binnen de metaalverwerkende industrie. De bediening is eenvoudig en intuïtief. De nieuwe software begeleidt de operator stap voor stap bij het invoeren van alle benodigde gegevens, waardoor de machine binnen enkele minuten na installatie efficiënt kan worden ingezet.

Compact en uiterst robuust

De Master 3.0 is mechanisch ontworpen met zeer compacte afmetingen, zonder daarbij concessies te doen aan de zaagcapaciteit en prestaties. Hierdoor neemt de machine zo weinig mogelijk vloeroppervlak in beslag.

Bij het ontwerp is veel aandacht besteed aan de stijfheid van de complete machine. De uiterst robuuste zaagarm is over het volledige profiel hol uitgevoerd. In deze holle constructie zijn de hydraulische en elektrische systemen slim weggewerkt en beschermd.

Nauwkeurige CNC-materiaaltoevoer

De CNC-uitvoering is uitgerust met een materiaaltoevoersysteem met een industriële servomotor. In combinatie met een nauwkeurige kogelomloopspindel zorgt dit voor een hoge aanvoersnelheid en een zeer nauwkeurige materiaaltoevoer, ook wanneer meerdere werkstukklemmingen nodig zijn.

De aanvoersnelheid kan worden ingesteld op drie verschillende waarden, afhankelijk van het gewicht van het werkstuk.

Het werkstuk wordt op een doorlopende rollenbaan geplaatst. De materiaaltoevoer vindt plaats via rollen, waardoor wrijving en beschadiging van het werkstuk tijdens het transport worden beperkt. De machine kan bovendien worden aangesloten op een werkstukopvangbak.

Geavanceerde werkstukklemming

Het werkstuk wordt standaard geklemd met een aanvoerklem en een hoofdmachineklem.

Voor een nog betere werkstukklemming kan achter de zaagsnede een extra machineklem worden gemonteerd. Daarnaast is een intrekbare hydraulische bek op de aanvoerklem beschikbaar. Deze maakt het mogelijk om ook kromme of onregelmatige werkstukken nauwkeurig aan te voeren.

De verticale bovenklemming met HVP wordt onafhankelijk aangestuurd en zorgt voor een comfortabele en betrouwbare klemming van bundels werkstukken.

PilOS besturingssysteem

De volledige machine wordt bestuurd door een krachtige industriële PLC-besturing. Voor een comfortabele bediening is deze gekoppeld aan een groot 10-inch hoogwaardig kleurentouchscreen.

Het door Pilous ontwikkelde besturingssysteem PilOS begeleidt de operator stap voor stap door de verschillende functies en instellingen. Hierdoor blijft de bediening overzichtelijk en eenvoudig, ook bij complexe productieopdrachten.

De machine kan worden geïntegreerd in een productielijn of worden gekoppeld aan een centrale besturing. Hiervoor is een beveiligde hardwareverbinding beschikbaar.

Programmeren van zaagopdrachten

Er kunnen maximaal 49 verschillende lengtes en aantallen werkstukken worden geprogrammeerd. Elk programma kan worden voorzien van aanvullende informatie, zoals een notitie of tekeningnummer.

Naast de volledig automatische bedrijfsmodus kan de machine ook handmatig worden bediend.

De machine kan hierdoor zowel voor repeterende serieproductie als voor flexibel enkelstuks- en kleinseriewerk worden ingezet.

Hydraulische zaagarmbeweging

Het klemmen van het werkstuk en de beweging van de zaagarm met het zaaglint worden hydraulisch geregeld.

De daalsnelheid van de zaagarm wordt geregeld met nauwkeurige proportionele hydrauliek en een zelfstandig regelsysteem. Hierdoor kunnen comfort, zaagkwaliteit en productiviteit optimaal op elkaar worden afgestemd.

Zaaglint en zaagbandsnelheid

De Master 3.0 is uitgerust met een industrieel zaaglint van 27 × 0,9 mm. Het zaaglint is verkrijgbaar in verschillende uitvoeringen en maakt het mogelijk om uiteenlopende materialen te zagen, waaronder roestvast staal en gereedschapsstaal.

Met behulp van een frequentieregelaar kan de optimale zaagbandsnelheid worden ingesteld van 15 tot 90 m/min. Standaard is zelfs een maximale zaagbandsnelheid tot 120 m/min mogelijk.

Een hogere zaagbandsnelheid kan bijdragen aan een hogere zaagproductiviteit, terwijl de snelheid nauwkeurig kan worden afgestemd op het te zagen materiaal.

Highlights van het nieuwe MASTER-concept

PilOS – intelligent besturingssysteem

• Door Pilous zelf ontwikkeld besturingssysteem: PilOS
• Zeer eenvoudige en intuïtieve bediening
• Stap-voor-stap begeleiding van de operator
• Informatievensters voor softwarefuncties en foutmeldingen
• Uitgebreide instelmogelijkheden voor ervaren gebruikers
• Gebruikersaccounts en machine-rapportages
• Overzicht van zaagtijden en productieprestaties
• Registratie van het zaaglintverbruik
• Diagnostische functies en onderhoudscontroles
• Meldingen voor vloeistofwissels, machineonderhoud en reiniging
• Machine-statusmeldingen via SMS of visueel via een signaallamp

Geoptimaliseerde materiaalverwerking

• Minimale materiaalrestlengte van slechts 125 mm
• Werkstuk wordt teruggetrokken wanneer de zaagarm naar de bovenste positie beweegt, terwijl het zaaglint blijft draaien
• Dit vermindert de belasting van hardmetalen zaaglinten en verlengt hun levensduur
• Volledig omhoog bewegende machineklemmen
• Onafhankelijk aangestuurde verticale HVP-bovenklemmen
• Mogelijkheid om onder een hoek van 0° tot 45° te zagen
• Automatische intrekking en uitschuiving van het zaaglint boven het materiaal, afgestemd op het werkstuk, om de zaagtijd te verkorten
• Rollenbaan en krachtige servomotor voor het verplaatsen van zeer zware werkstukken
• Rollen en verwisselbare klembekken die beschadiging van werkstukken tijdens het transport helpen voorkomen, bijvoorbeeld bij aluminium halffabricaten

Geavanceerde werkstukklemming

• Drukregeling van de hoofdmachineklem en aanvoerklem standaard aanwezig
• Intrekbare vaste bek van de aanvoerklem voor het nauwkeurig verwerken van krom materiaal
• Extra machineklem achter de zaagsnede mogelijk
• Onafhankelijk aangestuurde HVP-bovenklemmen
• Automatische regeling van de aanvoerd ruk, gekoppeld aan nauwkeurige proportionele hydrauliek

Nauwkeurige positionering

Sensoren op de hoofdmachineklem werken samen met het besturingssysteem om het werkstuk zeer nauwkeurig te positioneren.

Hierdoor kan het werkstuk exact worden gepositioneerd zonder dat vooraf een extra afkortzaagsnede nodig is.

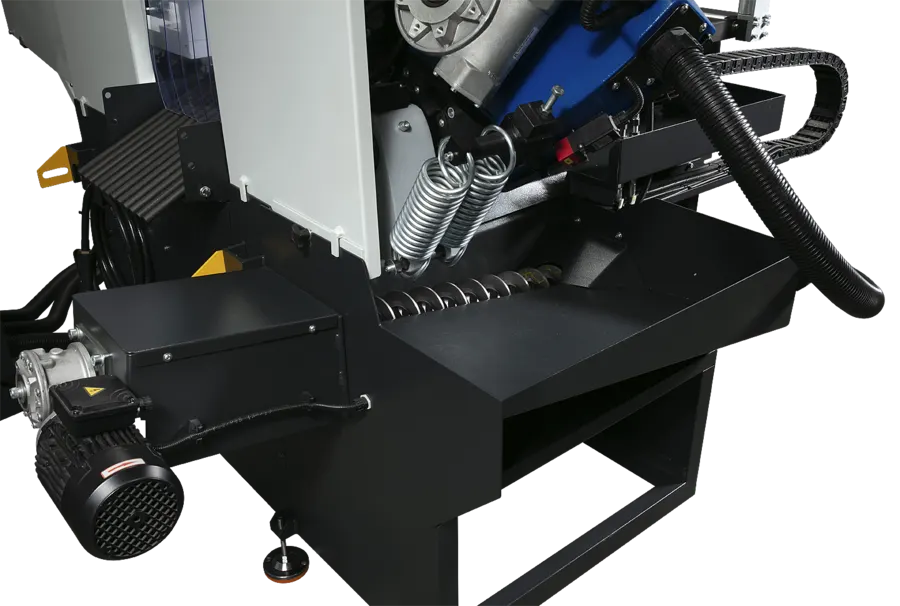

Spanentransport

De machine kan worden uitgerust met een nieuwe, robuuste schroefspanentransporteur met een grotere afvoercapaciteit. Hierdoor kunnen spanen efficiënt uit de machine worden afgevoerd, ook bij intensieve productie.

Productie- en managementinformatie

Het PilOS-systeem biedt uitgebreide mogelijkheden voor het volgen van de machine en productie. Zo kunnen onder andere de volgende gegevens worden geregistreerd:

• Zaagtijden
• Zaagproductiviteit
• Productiviteit per operator
• Zaaglintverbruik
• Machinegegevens en rapportages
• Onderhoudsstatus
• Diagnostische informatie

Hierdoor kan niet alleen de machine, maar ook het productieproces beter worden bewaakt en geoptimaliseerd.

Communicatie en service op afstand

De Master 3.0 kan worden gekoppeld aan productielijnen en centrale besturingssystemen. Daarnaast zijn mogelijkheden aanwezig voor:

• Besturing op afstand
• Bediening via mobiele telefoon
• Meldingen van de machinestatus
• Remote service en ondersteuning
• Integratie in geautomatiseerde productielijnen

Voor extra veiligheid kan de machine worden uitgebreid met optische veiligheidshekken, fysieke afschermingen en camera’s.

Belangrijkste eigenschappen

• Volautomatische CNC-besturing
• Nieuw PilOS-besturingssysteem
• Groot 10-inch kleurentouchscreen
• Maximaal 49 programmeerbare zaagopdrachten
• Minimale materiaalrestlengte: 125 mm
• Industriële servomotor en kogelomloopspindel voor materiaaltoevoer
• Drie instelbare aanvoersnelheden
• Rollenbaan voor het veilig transporteren van zware werkstukken
• Zaaglint: 27 × 0,9 mm
• Zaagbandsnelheid instelbaar van 15–90 m/min
• Tot 120 m/min standaard mogelijk
• Zaaghoek van 0–45°
• Proportioneel hydraulisch geregelde zaagarmbeweging
• Automatische regeling van de aanvoerd ruk
• Volledig omhoog bewegende machineklemmen
• Onafhankelijk aangestuurde HVP-bovenklemmen
• Intrekbare bek voor het zagen van kromme werkstukken
• Mogelijkheid voor extra machineklem achter de zaagsnede
• Automatische werkstukpositionering via sensoren
• Beschermde hydraulische en elektrische systemen in de holle zaagarm
• Nieuwe schroefspanentransporteur met grotere afvoercapaciteit
• Uitgebreide diagnose- en onderhoudsfuncties
• Productie- en managementrapportages
• Machine-statusmeldingen
• Mogelijkheid tot integratie in productielijnen
• Remote service en bediening op afstand mogelijk
• Uitbreidbare veiligheidsvoorzieningen met optische hekken, afschermingen en camera’s

De Pilous Master 3.0 vertegenwoordigt een nieuwe generatie CNC-metaalbandszagen waarin compacte machinebouw, hoge zaagproductiviteit en intelligente besturing samenkomen. Met het PilOS-besturingssysteem, nauwkeurige servo-aanvoer, uitgebreide werkstukklemming en uitgebreide mogelijkheden voor productiecontrole en remote service is de Master 3.0 ontwikkeld voor moderne, geautomatiseerde metaalverwerking.

90°	+45°
	300	240
	285	220
	305 x 290	235 x 130
