Metaalbandzaag voor 3D-geprinte metalen onderdelen

De snelle, voordelige en efficiënte oplossing voor het loszagen van metalen 3D-printproducten van de bouwplaat.

De Pilous Xpert 3.0 3D is een robuuste dubbelkoloms bandzaagmachine, speciaal ontwikkeld om metalen onderdelen na het 3D-printen snel en nauwkeurig van de bouwplaat te scheiden. De zaagnauwkeurigheid bedraagt 0,1 mm in alle richtingen en de zaagsnede is slechts 1,5 mm breed.

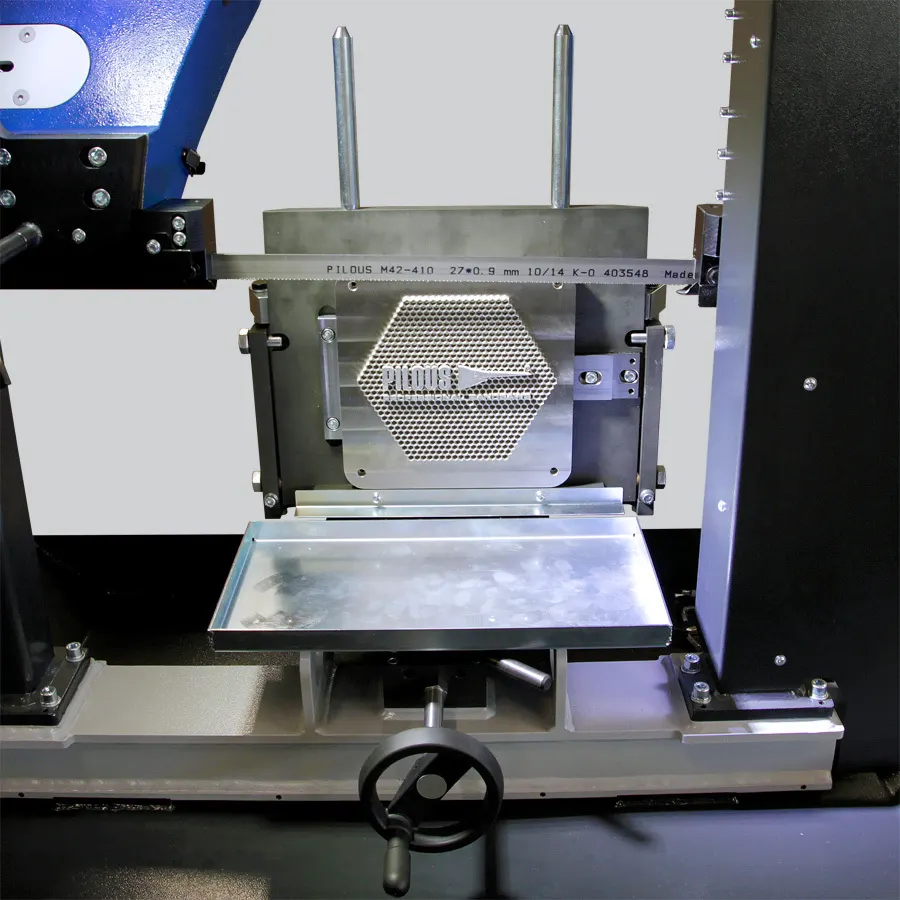

Verstelbaar klemsysteem voor de bouwplaat

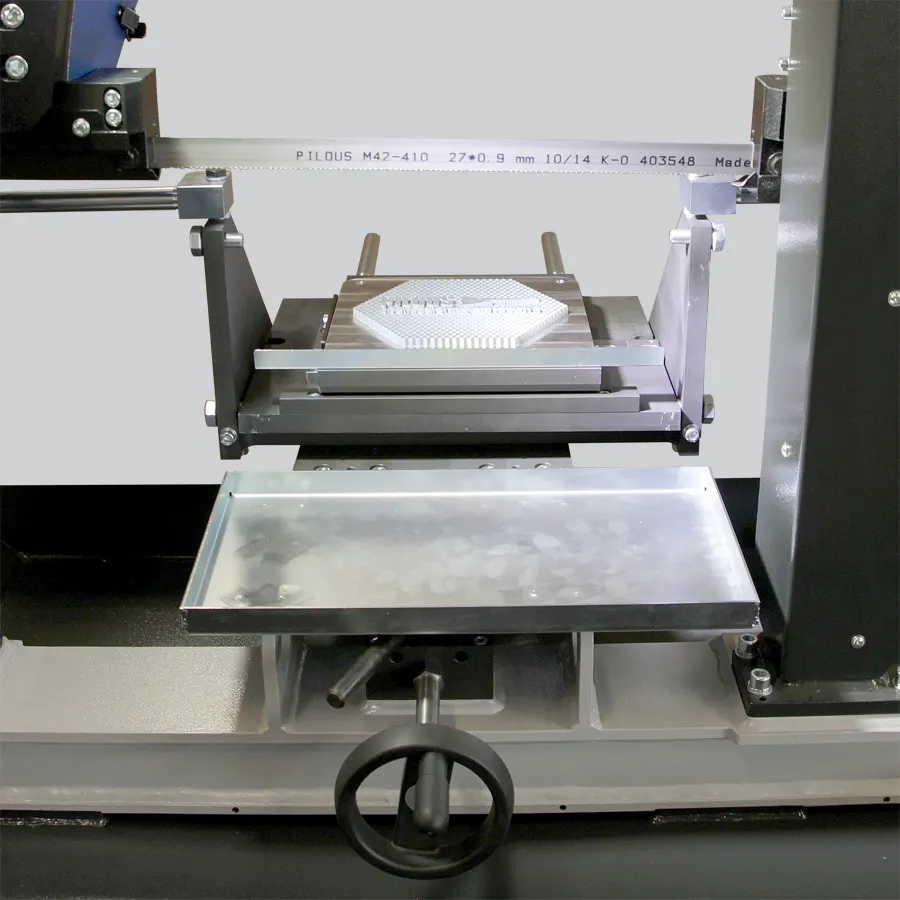

Het speciale, verstelbare klemsysteem zorgt voor een optimale fixatie van de bouwplaat. Het systeem is voorzien van een kantelmechanisme met aanslagen, waardoor de bouwplaat eenvoudig en snel horizontaal kan worden opgespannen en vervolgens naar de verticale werkpositie kan worden gekanteld.

Dankzij de nauwkeurige op spanning kan de zaagsnede met minimale materiaaltoeslag worden ingesteld. Hierdoor blijft zo veel mogelijk materiaal behouden tijdens het 3D-printproces. De afstand tussen de zaagsnede en de bouwplaat kan eenvoudig handmatig worden ingesteld met behulp van een stelwiel.

De maximale afmeting van de bouwplaat bedraagt 300 × 300 mm. De afstand tussen de bevestigingspunten en de schroefdraad kunnen op verzoek aan uw specificaties worden aangepast.

Het traploos verstelbare klemsysteem is geschikt voor bouwplaten met een dikte van 10 tot 60 mm, met een mechanisch instelbereik van 0 tot 70 mm. In de standaarduitvoering kan de bek van het klemsysteem een bouwplaat van 250 × 250 mm opspannen.

Twee mogelijkheden om de bouwplaat op te spannen

De bouwplaat kan op twee manieren worden bevestigd:

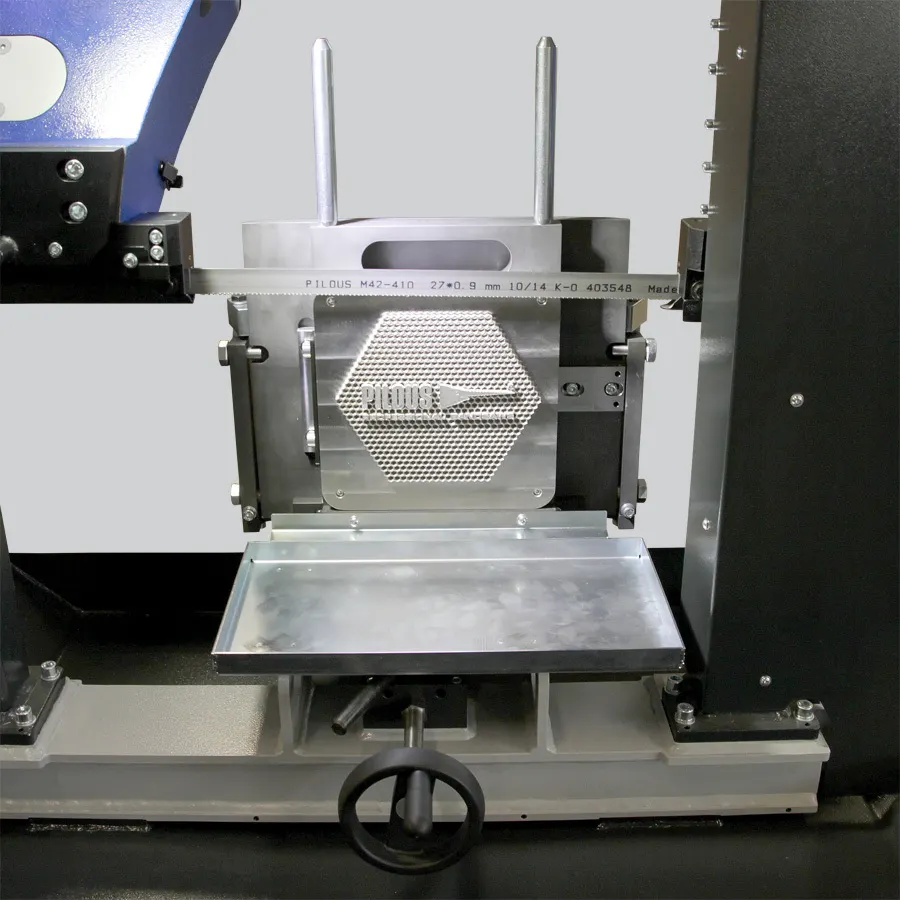

1. Bevestiging met schroeven

De standaardafstand tussen de schroefpunten bedraagt 210 × 210 mm. De bek van het klemsysteem is voorzien van verwisselbare schroefdraadbussen, zodat de schroefdraadmaat kan worden afgestemd op de gaten in de bouwplaat. Hiervoor zijn uitvoeringen met M5-, M6- en M8-schroefdraad beschikbaar. Bij beschadiging kan een schroefdraadbus eenvoudig worden vervangen.

2. Snel klemsysteem

Met het snelklemsysteem wordt de bouwplaat eenvoudig vastgezet door slechts één schroef aan te draaien. Het systeem kan op verzoek worden aangepast aan de afmetingen van de bouwplaat.

Compacte machinebasis en LED-verlichting

De machine is geplaatst op een innovatieve basis die is ontworpen voor een combinatie van stabiliteit, een compact formaat en eenvoudige spanenafvoer. De basis heeft een breedte van slechts 700 mm.

Spanen worden vanuit de machinebak eenvoudig afgevoerd naar een uitneembare opvangcontainer. De zaagzone wordt verlicht met een LED-lamp, zodat het werkgebied goed zichtbaar blijft.

Robuuste dubbelkolomsconstructie

De Xpert 3.0 3D beschikt over een volledig nieuw en uniek ontworpen gietijzeren zaagarmconcept. De massieve gietijzeren zaagarm onderscheidt zich binnen de categorie dubbelkoloms bandszaagmachines. In combinatie met de massieve dubbelkoloms ondersteuning, die over lineaire geleidingen beweegt, zorgt dit voor een zeer stijve constructie en nauwkeurige zaagsneden.

Zaaglint en zaagprestaties

De machine maakt gebruik van een industrieel bimetaalzaaglint van 27 × 0,9 mm. De nauwkeurigheid van de zaagsnede wordt gewaarborgd door een nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal, vóór en achter de zaagsnede.

Met behulp van een frequentieregelaar kan de optimale zaagbandsnelheid traploos worden ingesteld tussen 20 en 130 m/min. Dit draagt bij aan een nauwkeurige zaagsnede en een lange levensduur van het zaaglint.

Hydraulische zaagarm en eenvoudige bediening

De zaagarm beweegt over lineaire geleidingen en wordt aangedreven door een hydraulische cilinder in combinatie met een krachtige hydrauliekunit. De machine is eenvoudig te bedienen via het centrale bedieningspaneel. De aanvoer van de zaagarm in de zaagsnede is traploos instelbaar.

Na voltooiing van de zaagsnede schakelt het zaaglint automatisch uit en keert de zaagarm terug naar de vooraf instelbare uitgangspositie.

Duurzame constructie voor nauwkeurig zagen

De machine heeft een robuuste totaalconstructie, bestaande uit een stabiele machinebasis met het klemsysteem voor de bouwplaat, de machineklem en een dubbelkoloms ondersteuning voor de zaagarm. De zaagarm beweegt nauwkeurig over lineaire geleidingen.

De unieke zaagarm is voorzien van massieve gietijzeren loopwielen en wordt aangedreven door een industriële elektromotor met wormwielkast. Deze constructie draagt bij aan een langdurig nauwkeurige werking en een lange levensduur van de machine.

Belangrijkste specificaties
