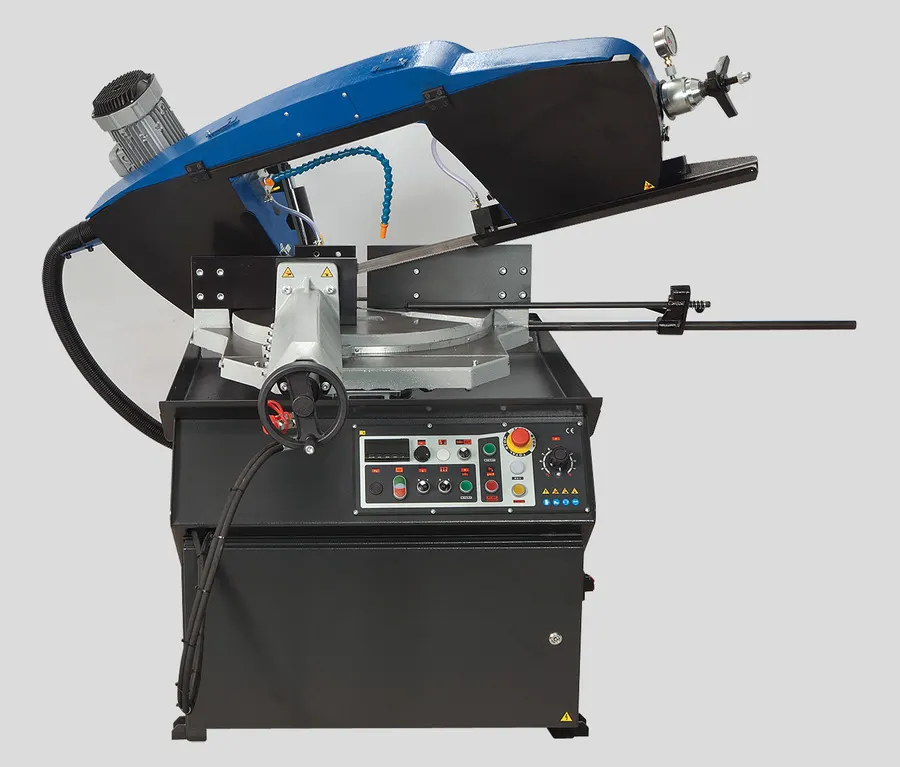

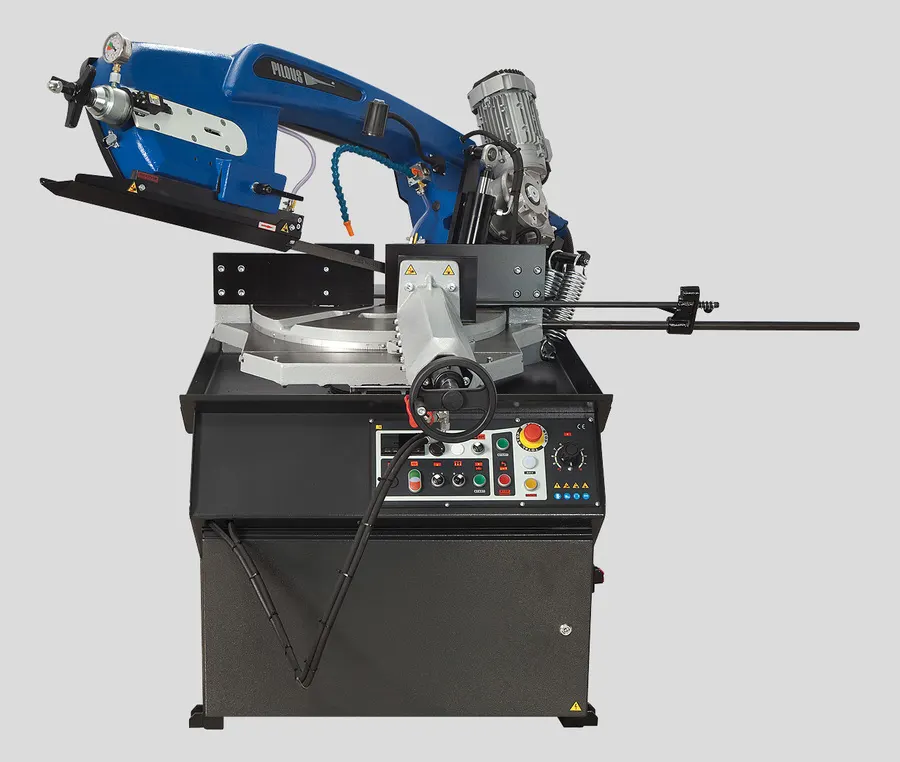

ARG 300 PLUS S.A.F

ARG 300 PLUS S.A.F.

Metaalbandzaag – hydraulisch halfautomatisch

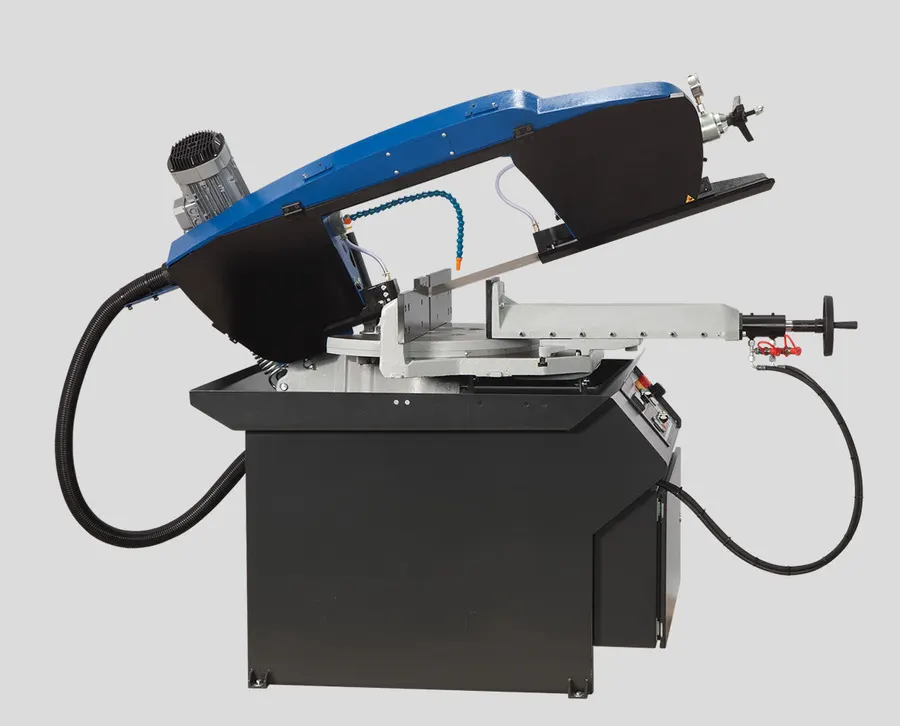

Volledig nieuw zaagarmconcept

De ARG 300 plus S.A.F. is een vernieuwde uitvoering van de legendarische ARG 300-serie, die al meer dan 20 jaar wordt geproduceerd. De machine is voorzien van een volledig nieuw en uniek ontworpen zaagarm.

Het meest recente ontwerp van de gietijzeren zaagarm heeft een gesloten constructie die over de volledige lengte op alle dragende punten hol is uitgevoerd. Hierdoor ontstaat een uitzonderlijk stijve constructie, die zorgt voor een hoge zaagprecisie en een lange levensduur van het zaaglint.

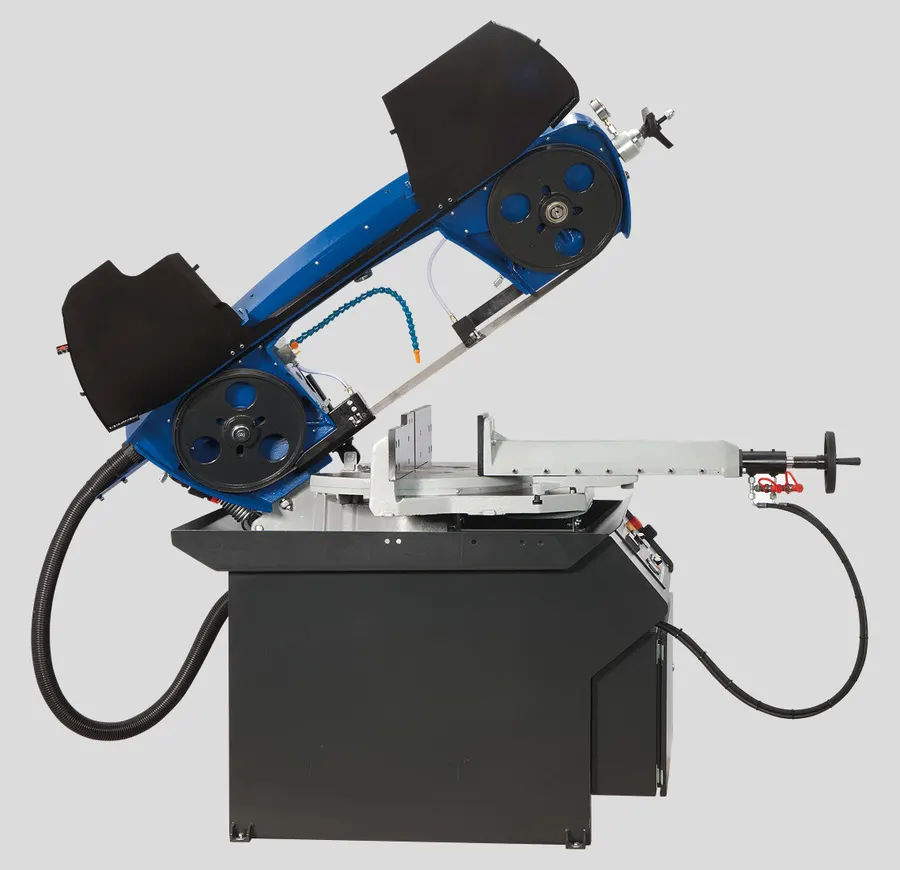

Alle elektrische bekabeling en koelvloeistofleidingen zijn in de holle delen van de zaagarm weggewerkt. Hierdoor zijn deze optimaal beschermd tegen beschadiging. Het nieuwe armconcept maakt bovendien het vervangen van het zaaglint en het reinigen van de binnenzijde aanzienlijk eenvoudiger. Hiervoor hoeft alleen de scharnierende achterkap van de zaagarm te worden geopend; deze blijft vervolgens in de bovenste positie vergrendeld staan.

Naast het nieuwe ontwerp van de zaagarm zijn diverse technische verbeteringen doorgevoerd die het gebruiksgemak, de zaagkwaliteit en de levensduur van de machine verder verhogen.

Universeel inzetbaar

De ARG 300 plus S.A.F. is een uitzonderlijk robuuste en universele metaalbandzaag, geschikt voor uiteenlopende toepassingen. De machine is ontworpen voor continu producerende bedrijven, maar is ook uitstekend geschikt voor algemene werkzaamheden in de werkplaats, zoals constructiewerk en onderhoud.

Het industriële zaaglint van 27 × 0,9 mm is leverbaar in verschillende uitvoeringen en geschikt voor het zagen van een breed scala aan materialen, waaronder roestvast staal en gereedschapsstaal.

Dubbelzijdig verstekzagen

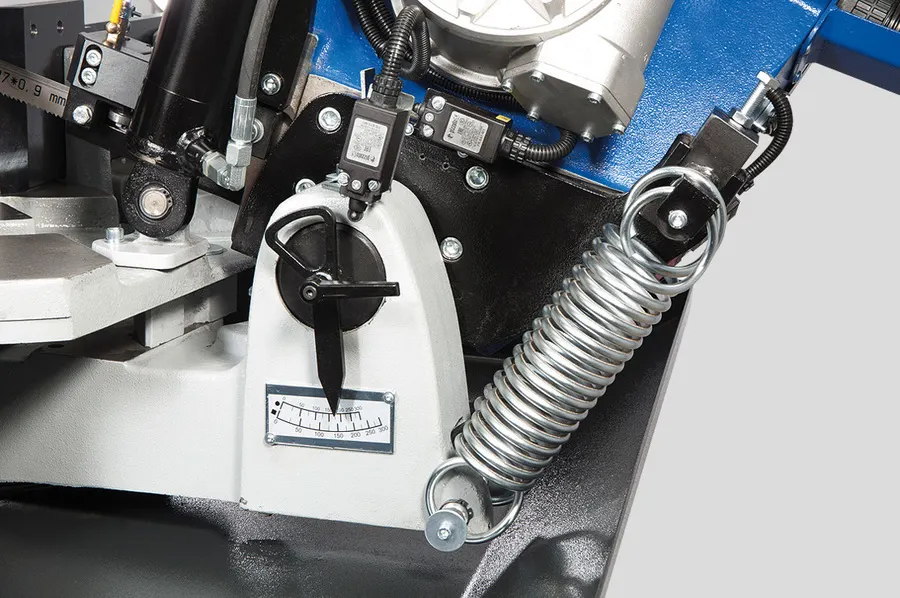

Het zaaghoekmechanisme maakt de machine bijzonder veelzijdig. De zaaghoek kan traploos worden ingesteld:

• 60° naar rechts
• 45° naar links

De gewenste zaaghoek kan eenvoudig worden ingesteld en vergrendeld met behulp van de hoekschaal. De aanslagen zijn vast ingesteld op 60° naar rechts en 45° naar links.

Een belangrijk voordeel van de ARG 300 plus S.A.F. is dat de draaitafel met het zaaglint meedraait. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem. Dit voorkomt beschadiging van de machineklem en zorgt voor een lange levensduur van het oplegvlak.

Volledig hydraulische zaagcyclus

De machine is uitgerust met een krachtige industriële hydraulische unit. Met één druk op de knop wordt de volledige zaagcyclus automatisch uitgevoerd:

• hydraulisch klemmen van het werkstuk;
• starten van het zaaglint en koelsysteem;
• hydraulisch gecontroleerde voeding van de zaagarm;
• zagen van het werkstuk;
• stoppen van zaaglint en koeling;
• terugbrengen van de zaagarm naar de vooraf ingestelde positie;
• automatisch openen van de machineklem.

De hydraulisch geregelde voeding van het zaaglint verhoogt de zaagefficiëntie aanzienlijk, met name bij grotere series en bij het zagen van volle en hoogwaardige materialen.

Handbediende modus

Naast de automatische zaagcyclus kan de machine in handbediende modus worden gebruikt. Hierbij kunnen alle functies afzonderlijk worden bediend.

De hydraulische unit maakt het mogelijk om de gewenste klemdruk van de machineklem in te stellen. Hierdoor kan de machine optimaal worden aangepast aan het te zagen werkstuk.

Traploos instelbare zaagbandsnelheid

De zaagbandsnelheid kan met behulp van een frequentieregelaar traploos worden ingesteld van 15 tot 90 m/min.

Door de snelheid af te stemmen op het te zagen materiaal kan een optimale zaagefficiëntie worden bereikt. Dit draagt bij aan een hoge zaagprecisie en een langere levensduur van het zaaglint.

Robuuste machineconstructie

De grote machinebasis en het massieve draaimechanisme van de zaagarm zorgen voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

Het zeer robuuste machineframe bestaat uit gietdelen van grijs gietijzer. Dit zorgt voor een uitstekende trillingsdemping en draagt bij aan de nauwkeurigheid en stabiliteit tijdens het zagen.

Het moderne ontwerp van de zaagarm biedt een groot zaagbereik, zowel bij rechte zaagsneden als bij zaagsneden onder een hoek.

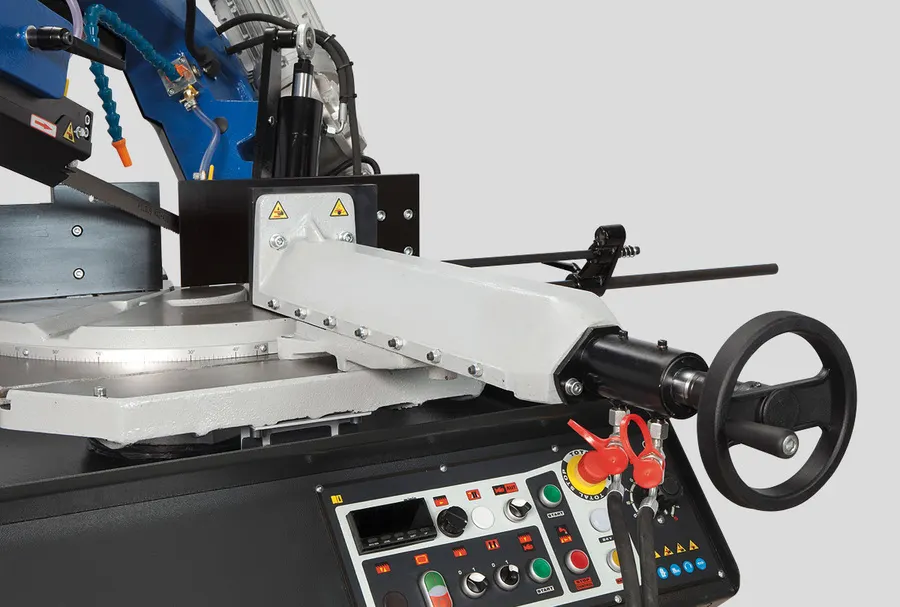

Machineklem

De massieve snelspanklem zorgt ervoor dat het werkstuk snel, eenvoudig en betrouwbaar kan worden vastgezet.

De machineklem vormt samen met de meedraaiende draaitafel een belangrijk onderdeel van het verstekzaagsysteem. Hierdoor kan de machine veelzijdig worden ingezet zonder dat het zaaglint in het oplegvlak van de machineklem zaagt.

Zaaglint en geleiding

De grote loopwielen en de nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

De loopwielen, het zaaglintspansysteem en alle roterende onderdelen zijn extra zwaar uitgevoerd. Hierdoor wordt een lange levensduur en betrouwbare werking van de machine gewaarborgd.

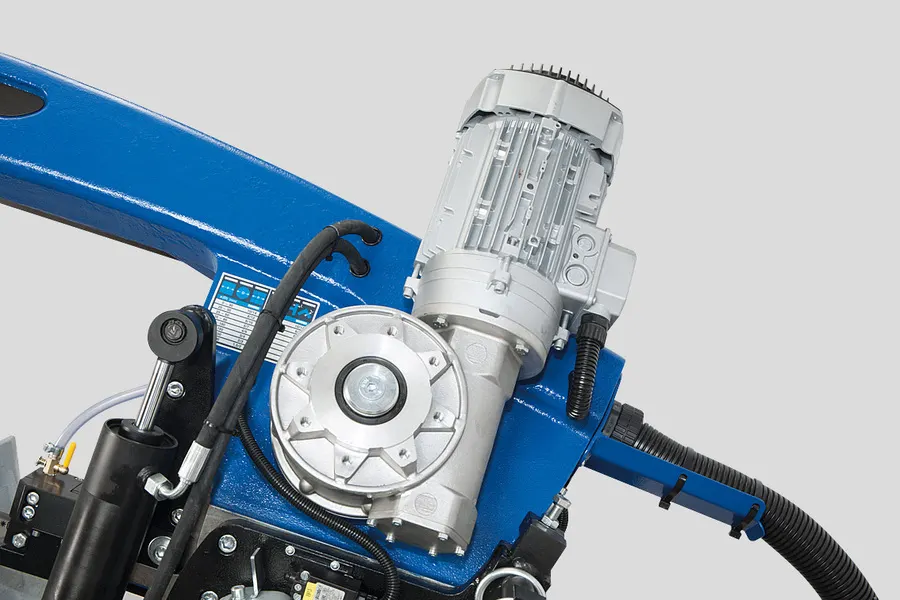

De aandrijving van het zaaglint bestaat uit een industriële elektromotor met wormwielkast. Deze onderhoudsvrije aandrijving werkt zeer stil.

Koelsysteem

De machine is uitgerust met een compleet koelsysteem met een krachtige pomp. De koelvloeistofdoorstroming kan bij beide zaaglintgeleidingen afzonderlijk worden geregeld.

De koelvloeistoftank met pomp is geïntegreerd in de machinebasis.

Automatische zaaglintbewaking

De machine controleert of het zaaglint correct is gespannen. Bij een breuk van het zaaglint wordt de machine automatisch uitgeschakeld.

Bedieningsgemak

De elektrische en hydraulische bedieningselementen zijn ergonomisch op de machinebasis geplaatst. Hierdoor zijn de verschillende functies eenvoudig en overzichtelijk te bedienen.

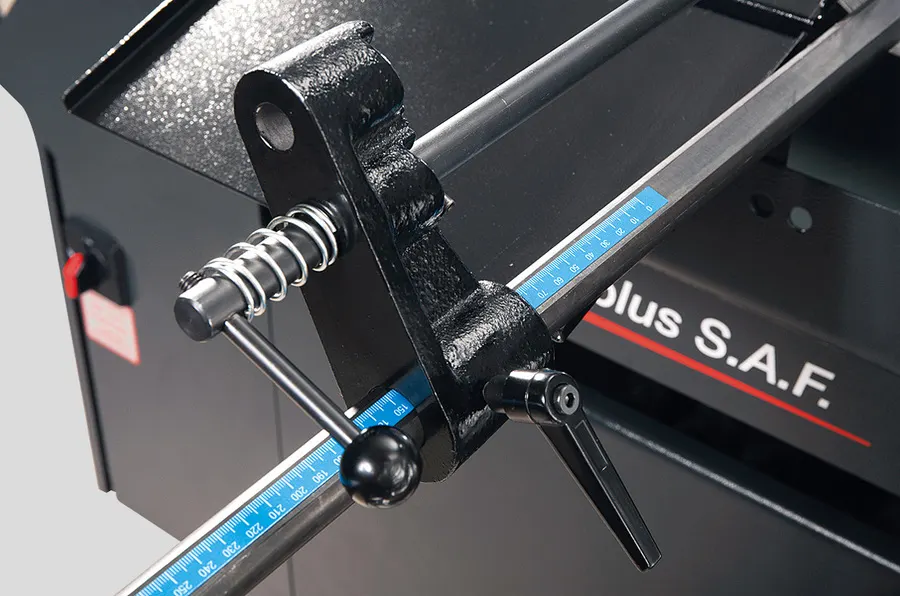

Werkstukaanslag

De machine is uitgerust met een scharnierende werkstukaanslag met een schaalverdeling van 500 mm.

Dankzij het scharnierende ontwerp wordt voorkomen dat het werkstuk tijdens het zagen blijft haken. Hierdoor wordt het risico op beschadiging van het zaaglint verminderd.

Belangrijkste eigenschappen

• Hydraulisch halfautomatische metaalbandszaag
• Zaaglint 27 × 0,9 mm
• Traploos instelbare zaaghoek van 60° rechts tot 45° links
• Vaste aanslagen op 60° rechts en 45° links
• Meedraaiende draaitafel met het zaaglint
• Voorkomt dat het zaaglint in het oplegvlak van de machineklem zaagt
• Zaagbandsnelheid traploos instelbaar van 15–90 m/min
• Volledig hydraulische zaagcyclus
• Instelbare klemdruk van de machineklem
• Robuuste constructie van grijs gietijzer
• Nieuwe, zeer stijve holle zaagarm
• Elektrische bekabeling en koelvloeistofleidingen beschermd in de zaagarm
• Grote loopwielen voor minder buigbelasting van het zaaglint
• Nauwkeurige drie-zijdige hardmetalen zaaglintgeleiding
• Extra zwaar uitgevoerde lagers en roterende onderdelen
• Onderhoudsvrije en stille aandrijving met wormwielkast
• Compleet koelsysteem met krachtige pomp
• Onafhankelijke regeling van de koelvloeistofdoorstroming per zaaglintgeleiding
• Automatische controle van zaaglintspanning en zaaglintbreuk
• Ergonomisch geplaatste elektrische en hydraulische bediening
• Scharnierende werkstukaanslag met 500 mm schaalverdeling
• Geschikt voor zowel intensief werkplaatsgebruik als continue productie

De Pilous ARG 300 plus S.A.F. combineert een zeer robuuste machineconstructie met een volledig vernieuwde zaagarm en een veelzijdig dubbelzijdig verstekzaagsysteem. Dankzij de meedraaiende draaitafel, hydraulische bediening en nauwkeurige zaaglintgeleiding is deze machine bijzonder geschikt voor bedrijven die hoge eisen stellen aan zaagprecisie, betrouwbaarheid en flexibiliteit.

90°	-45°	+45°	+60°
	300	220	240	155
	290	195	225	150
	375 x 190	240 x 100	240 x 160	150 x 150
