ARG 330 PLUS S.A.F

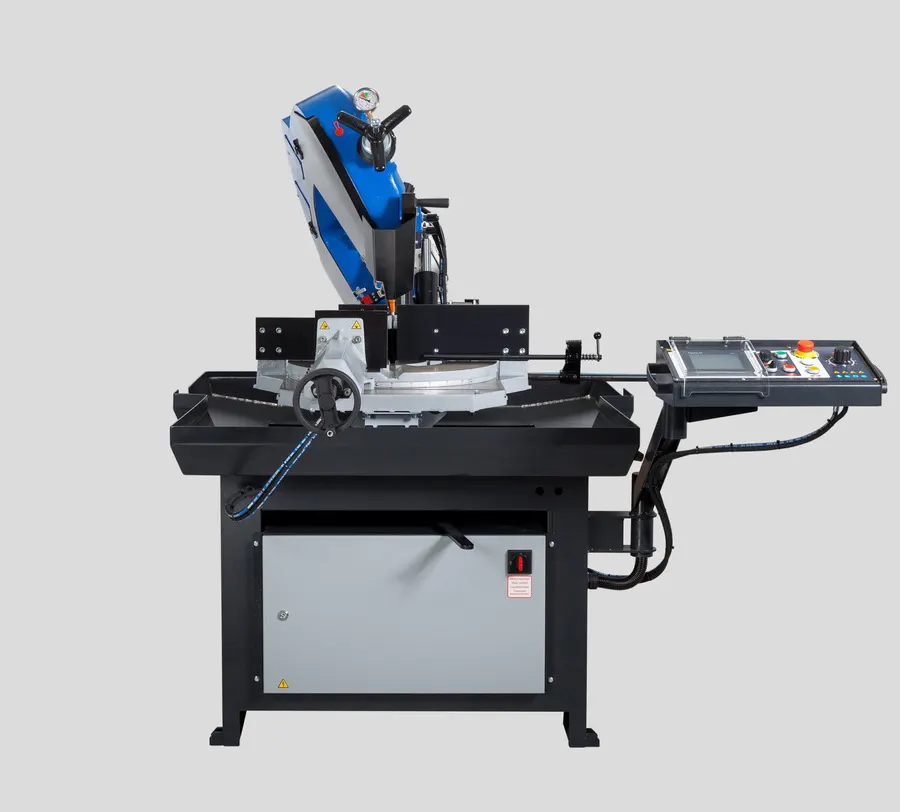

ARG 330 plus S.A.F.

Metaalbandzaag – hydraulisch halfautomatisch

Revolutionair zaagarmconcept

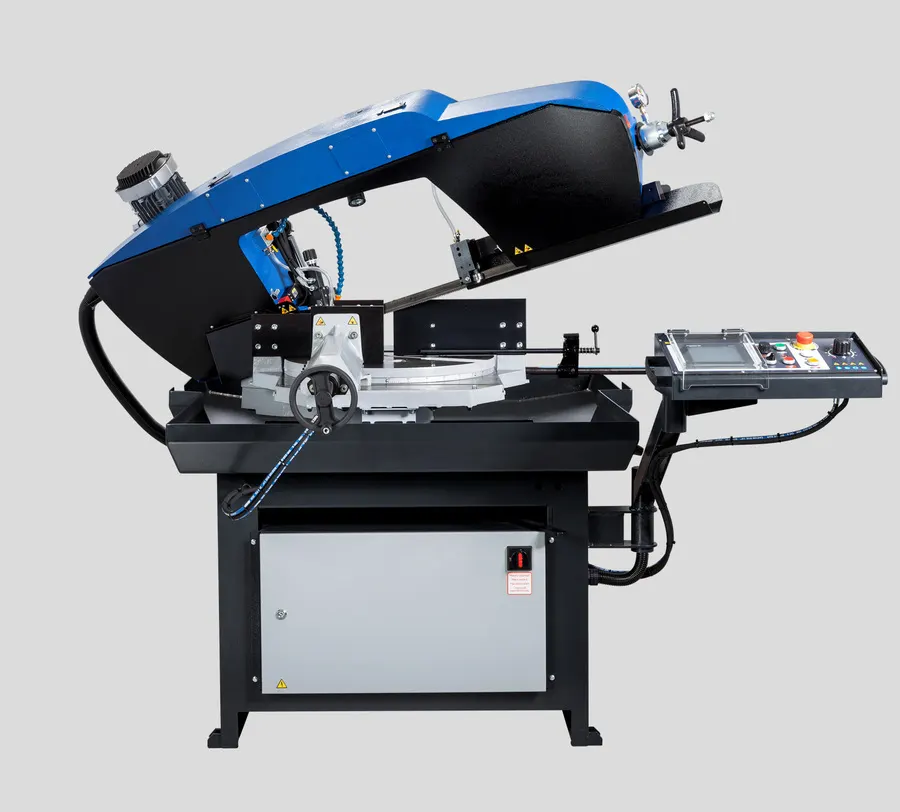

De ARG 330 plus S.A.F. is voorzien van een volledig nieuw en revolutionair ontwerp van de zaagarm. De gietijzeren zaagarm is over de volledige lengte hol uitgevoerd en vormt een gesloten constructie. Dit zorgt voor een optimale stijfheid van het gehele systeem en een maximale zaagprecisie.

De robuuste machine is ontwikkeld voor veeleisende productieomgevingen waar betrouwbaarheid, stabiliteit en nauwkeurigheid centraal staan. Het zaaglint van 34 × 1,1 mm is speciaal geschikt voor het nauwkeurig zagen van grote materiaaldoorsneden. Het zaaglint is leverbaar in verschillende uitvoeringen en maakt het mogelijk om uiteenlopende materialen te zagen, waaronder roestvast staal en gereedschapsstaal.

Dubbelzijdig verstekzagen

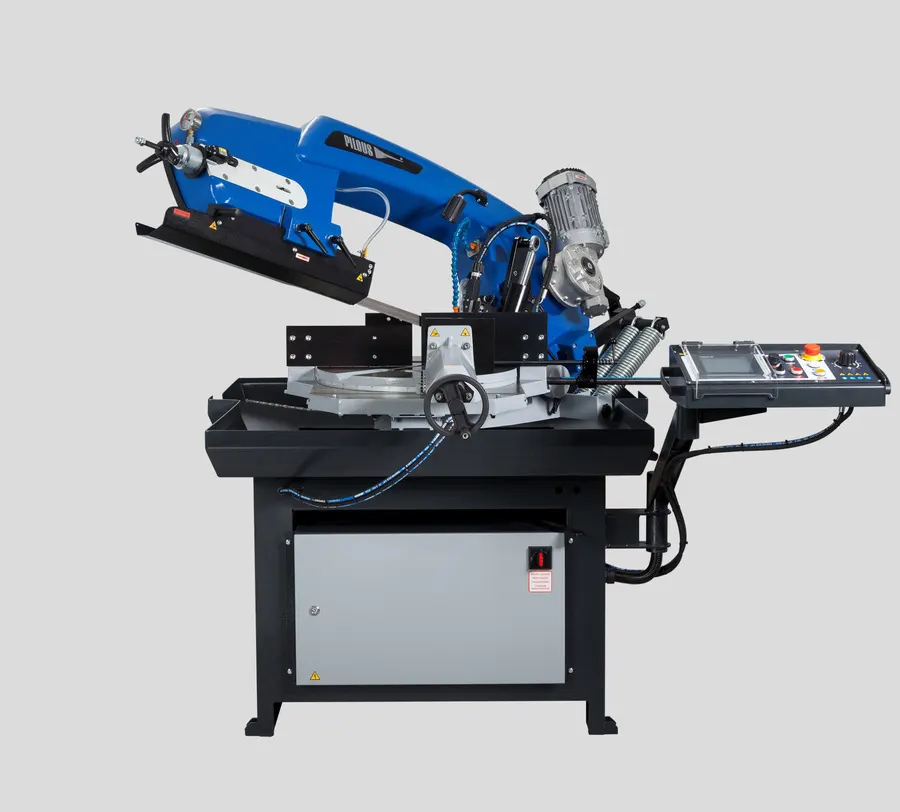

De ARG 330 plus S.A.F. onderscheidt zich door het veelzijdige verstekzaagsysteem. De zaaghoek kan traploos worden ingesteld:

• 60° naar rechts
• 45° naar links

De gewenste zaaghoek kan eenvoudig worden ingesteld en vergrendeld met behulp van de hoekschaal. De aanslagen zijn vast ingesteld op 60° naar rechts en 45° naar links.

De draaitafel draait mee met het zaaglint. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem. Dit voorkomt beschadiging van het oplegvlak en draagt bij aan een lange levensduur van de machineklem.

Volledig hydraulische zaagcyclus

Met één druk op de knop wordt de volledige zaagcyclus automatisch uitgevoerd:

• hydraulisch klemmen van het werkstuk;
• starten van het zaaglint en koelsysteem;
• hydraulisch gecontroleerde voeding van de zaagarm;
• zagen van het werkstuk;
• stoppen van zaaglint en koeling;
• terugbrengen van de zaagarm naar de vooraf ingestelde positie;
• automatisch openen van de machineklem.

De hydraulisch geregelde voeding van het zaaglint zorgt voor een efficiënte en constante zaagdruk. Dit verhoogt de zaagefficiëntie aanzienlijk, vooral bij grotere series en bij het zagen van volle en hoogwaardige materialen.

Touchscreen-bediening

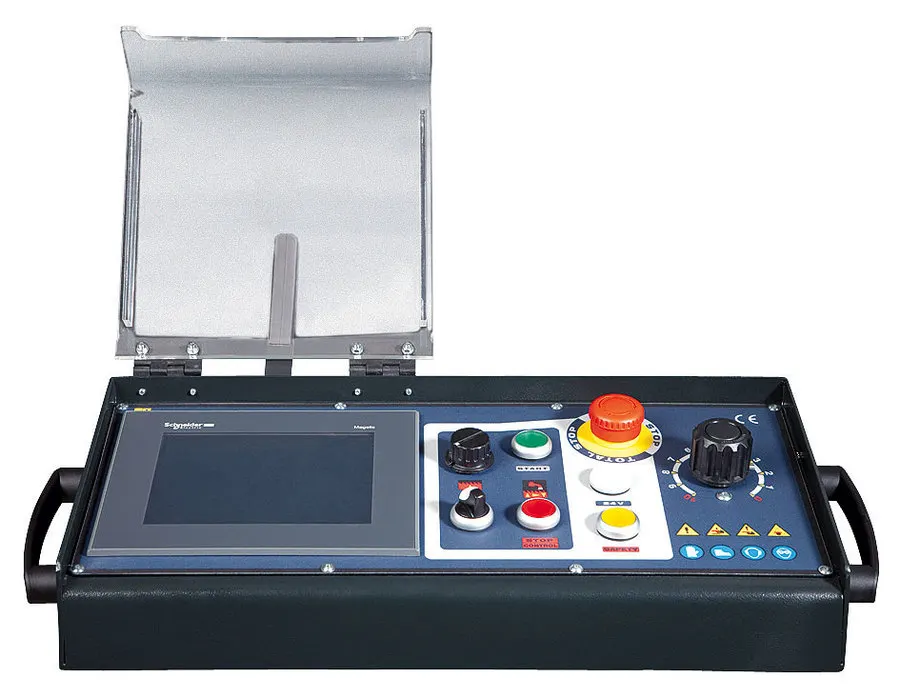

De machine is uitgerust met een intuïtieve bediening via een touchscreen, geïntegreerd in een ergonomisch draaibaar centraal bedieningspaneel.

Op het display wordt onder andere de benodigde hefhoogte van de zaagarm weergegeven, afhankelijk van de doorsnede van het te zagen materiaal.

Daarnaast biedt het touchscreen inzicht in:

• het aantal gezaagde werkstukken binnen de huidige instellingen;
• machine- en systeemdiagnose;
• PLC-ingangen en -uitgangen;
• de foutgeschiedenis;
• actuele zaagbandsnelheid;
• belasting van de hoofdmotor;
• eventuele foutmeldingen tijdens het zagen.

Hierdoor heeft de gebruiker tijdens het gehele zaagproces direct inzicht in de werking en prestaties van de machine.

Handbediende modus

Naast de automatische zaagcyclus kan de machine in handbediende modus worden gebruikt. Hierbij kunnen alle functies afzonderlijk worden bediend.

De krachtige industriële hydraulische unit maakt het mogelijk om de gewenste contactdruk van de machineklem in te stellen. Hierdoor kan de machine optimaal worden aangepast aan het te zagen werkstuk.

Traploos instelbare zaagbandsnelheid

De zaagbandsnelheid kan met behulp van een frequentieregelaar traploos worden ingesteld van 15 tot 90 m/min.

Door de zaagbandsnelheid af te stemmen op het materiaal kan een optimale zaagefficiëntie worden bereikt. Dit draagt bij aan een hoge zaagprecisie en een langere levensduur van het zaaglint.

Extreem stijve zaagarmconstructie

Om een maximale stijfheid en zaagprecisie te bereiken, is de zaagarm aan beide zijden bevestigd aan een zeer robuuste draaitafelconstructie.

De zaagarm is opgenomen in een massieve behuizing met voorgespannen kegellagers. Hierdoor ontstaat een zeer stijve verbinding tussen zaagarm en machinebasis, wat bijdraagt aan een hoge zaagnauwkeurigheid, ook bij het zagen van grote en zware werkstukken.

Het massieve draaimechanisme van de zaagarm beschikt over grote oplegvlakken en zorgt voor een uitstekende stabiliteit.

Robuuste machineconstructie

Het zeer robuuste machineframe bestaat uit gietdelen van grijs gietijzer. Dit zorgt voor een uitstekende trillingsdemping en draagt bij aan de nauwkeurigheid en stabiliteit tijdens het zagen.

De grote machinebasis en het massieve draaimechanisme van de zaagarm zorgen voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

Het moderne ontwerp van de zaagarm biedt een groot zaagbereik, zowel bij rechte zaagsneden als bij zaagsneden onder een hoek.

Machineklem

De massieve snelspanklem zorgt ervoor dat het werkstuk snel, eenvoudig en betrouwbaar kan worden vastgezet.

In combinatie met de meedraaiende draaitafel vormt de machineklem een belangrijk onderdeel van het veelzijdige verstekzaagsysteem.

Zaaglint en geleiding

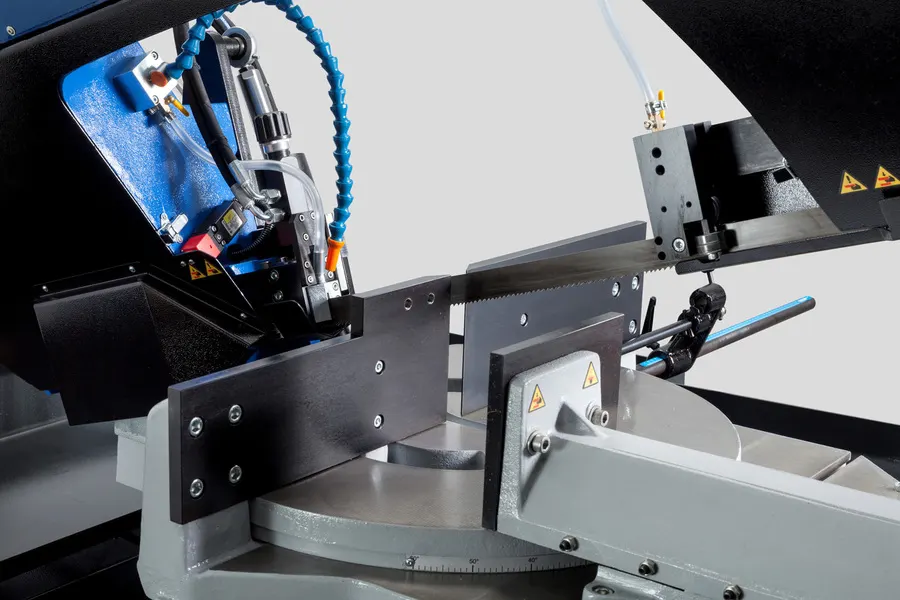

De grote loopwielen en de nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

De loopwielen, het zaaglintspansysteem en alle roterende onderdelen zijn extra zwaar uitgevoerd. Hierdoor wordt een lange levensduur en betrouwbare werking van de machine gewaarborgd.

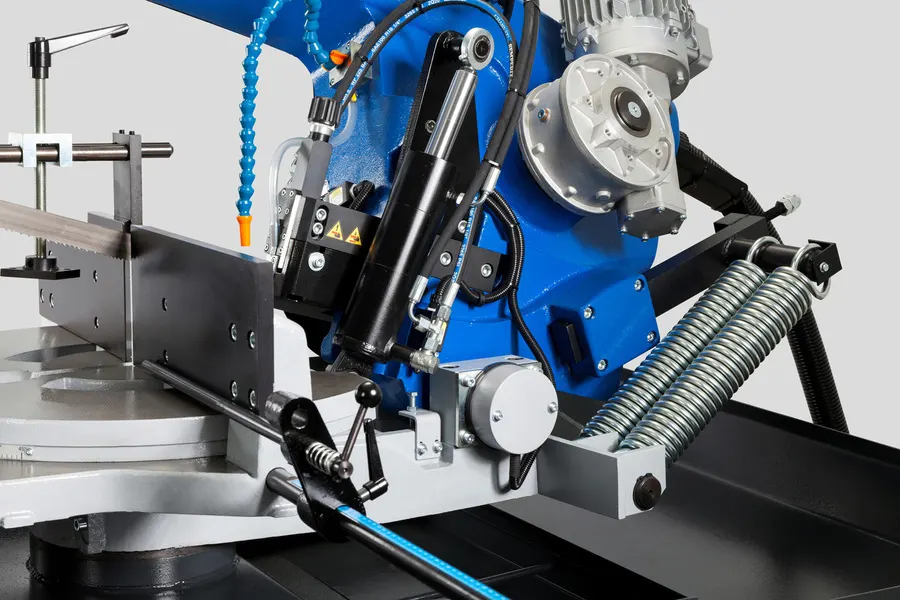

De aandrijving van het zaaglint bestaat uit een industriële elektromotor met wormwielkast. Deze onderhoudsvrije aandrijving werkt zeer stil.

Koelsysteem

De machine is uitgerust met een compleet koelsysteem met een krachtige pomp. De koelvloeistofdoorstroming kan bij beide zaaglintgeleidingen afzonderlijk worden geregeld.

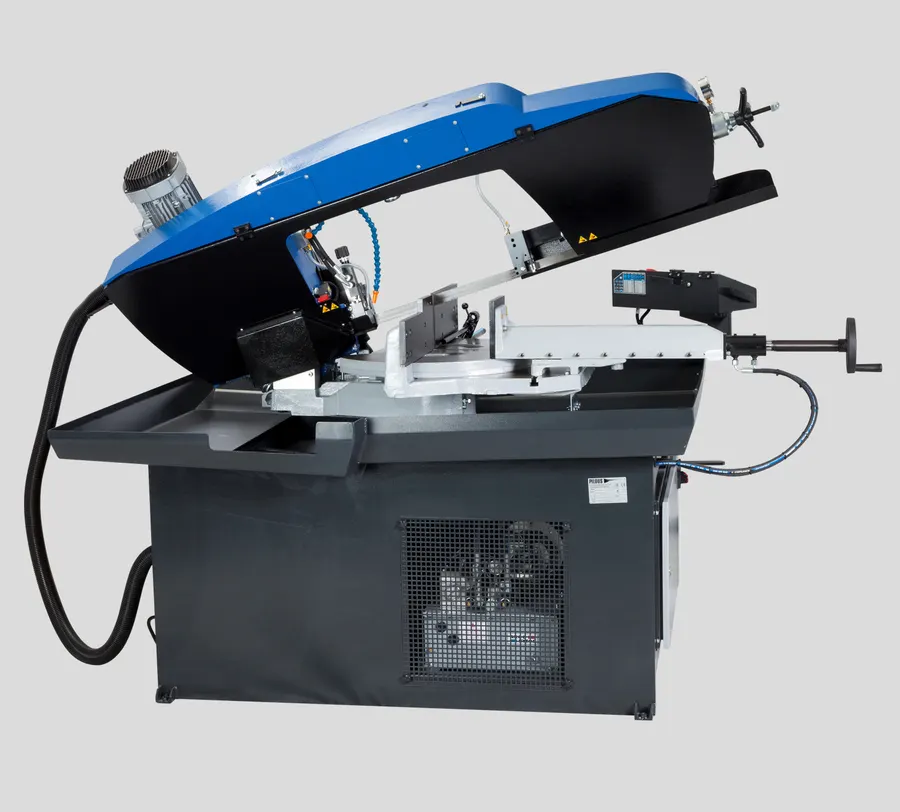

De koelvloeistoftank met pomp is geïntegreerd in de machinebasis.

Beschermde bekabeling en koelvloeistofleidingen

Alle elektrische bekabeling en koelvloeistofleidingen zijn in de holle delen van de zaagarm weggewerkt. Hierdoor zijn deze optimaal beschermd tegen beschadiging.

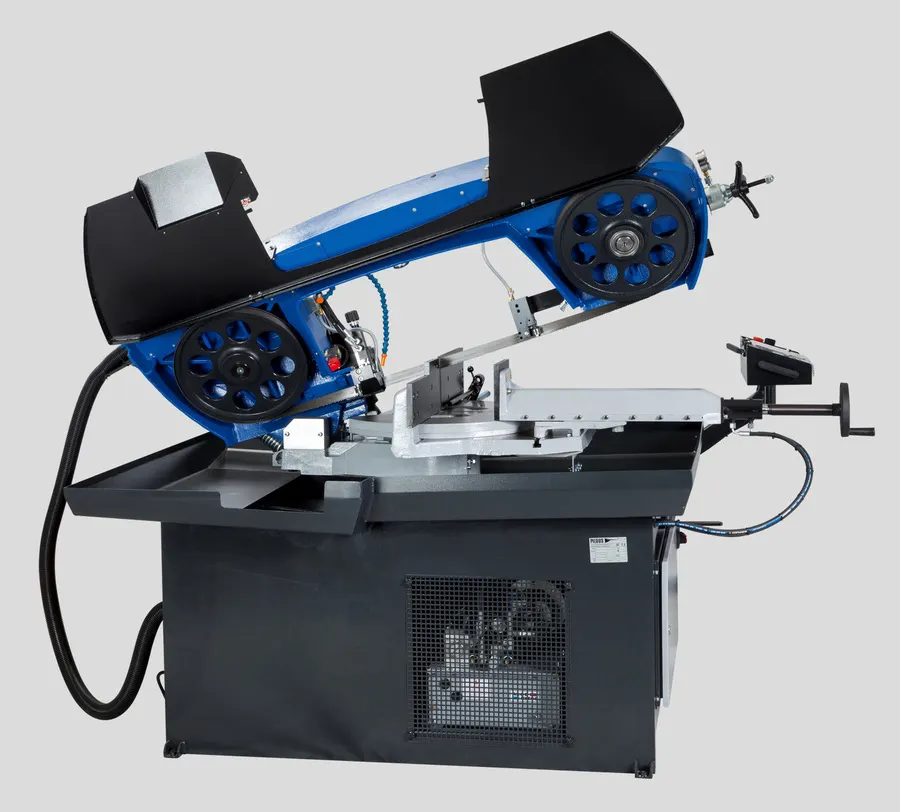

Het nieuwe ontwerp van de zaagarm maakt bovendien onderhoud en het vervangen van het zaaglint eenvoudiger. Door de scharnierende achterkap van de zaagarm te openen, blijft deze in de bovenste positie vergrendeld staan. Hierdoor is de binnenzijde van de zaagarm eenvoudig toegankelijk.

Automatische zaaglintbewaking

De machine controleert of het zaaglint correct is gespannen. Bij een breuk van het zaaglint wordt de machine automatisch uitgeschakeld.

Spaanafvoer

De machine is standaard uitgerust met een uitneembare spanenbak. Als alternatief kan de machine worden voorzien van een spanentransporteur voor een efficiënte afvoer van de spanen.

Bedieningsgemak

De elektrische en hydraulische bedieningselementen zijn ergonomisch geplaatst op het draaibare bedieningspaneel. Hierdoor zijn de verschillende functies eenvoudig en overzichtelijk te bedienen.

Werkstukaanslag

De machine is uitgerust met een scharnierende werkstukaanslag met een schaalverdeling van 500 mm.

Dankzij het scharnierende ontwerp wordt voorkomen dat het werkstuk tijdens het zagen blijft haken. Hierdoor wordt het risico op beschadiging van het zaaglint verminderd.

Belangrijkste eigenschappen

• Hydraulisch halfautomatische metaalbandszaag
• Zaaglint 34 × 1,1 mm
• Geschikt voor het zagen van grote materiaaldoorsneden
• Zaaghoek traploos instelbaar van 60° rechts tot 45° links
• Vaste aanslagen op 60° rechts en 45° links
• Meedraaiende draaitafel met het zaaglint
• Voorkomt dat het zaaglint in het oplegvlak van de machineklem zaagt
• Zaagbandsnelheid traploos instelbaar van 15–90 m/min
• Volledig hydraulische zaagcyclus
• Instelbare contactdruk van de machineklem
• Intuïtieve touchscreen-bediening
• Ergonomisch draaibaar centraal bedieningspaneel
• Weergave van benodigde hefhoogte van de zaagarm
• Weergave van zaagbandsnelheid en hoofdmotorbelasting
• Machine- en PLC-diagnose met foutgeschiedenis
• Robuuste constructie van grijs gietijzer
• Zaagarm over de volledige lengte hol en als gesloten constructie uitgevoerd
• Massieve draaitafelconstructie met voorgespannen kegellagers
• Grote loopwielen voor nauwkeurig en stabiel zagen
• Nauwkeurige drie-zijdige hardmetalen zaaglintgeleiding
• Extra zwaar uitgevoerde lagers en roterende onderdelen
• Onderhoudsvrije en stille aandrijving met wormwielkast
• Compleet koelsysteem met krachtige pomp
• Onafhankelijke regeling van de koelvloeistofdoorstroming per zaaglintgeleiding
• Elektrische bekabeling en koelvloeistofleidingen beschermd in de zaagarm
• Automatische controle van zaaglintspanning en zaaglintbreuk
• Uitneembare spanenbak of optionele spanentransporteur
• Ergonomisch draaibaar bedieningspaneel
• Scharnierende werkstukaanslag met 500 mm schaalverdeling

De Pilous ARG 330 plus S.A.F. combineert een extreem robuuste constructie met een volledig vernieuwde zaagarm, hydraulische zaagvoeding en een veelzijdig dubbelzijdig verstekzaagsysteem. Dankzij het 34 × 1,1 mm zaaglint, de meedraaiende draaitafel en de nauwkeurige drie-zijdige hardmetalen geleiding is deze machine uitstekend geschikt voor het nauwkeurig zagen van grote en zware materiaaldoorsneden in veeleisende productieomgevingen.

90°	-45°	+45°	+60°
	330	240	250	165
	320	200	230	150
	400 x 200	250 x 140	250 x 170	150 x 150



Main motor	400 V, 50 Hz, 3 kW
Pump motor	400 V, 50 Hz, 0,12 kW
Hydraulic motor unit	400 V, 50 Hz, 0,37 kW
Saw blade speed	15-90 m/min.
Working height of vice	945 mm
Hydraulic system oil	cca 25 l (ISO 6743/4-HM, DIN 51 524 část 2-HLP)
Coolant tank	cca 35 l
Machine dimensions	Dimension drawing
Machine weight	720 kg
