ARG 380 PLUS S.A.F

ARG 380 plus S.A.F.

Metaalbandzaag – hydraulisch halfautomatisch

Industriële zaagmachine voor zware toepassingen

De ARG 380 plus S.A.F. is ontwikkeld voor het industrieel zagen van volle materialen en grote materiaaldoorsneden, maar is dankzij het moderne ontwerp van de massieve zaagarm ook uitstekend geschikt voor verstekzagen.

De zaaghoek kan binnen een zeer groot bereik worden ingesteld van 60° naar rechts tot 60° naar links. Hierdoor is de machine breed inzetbaar voor uiteenlopende zaagwerkzaamheden.

De robuuste industriële metaalbandszaag is ontworpen voor veeleisende productieomgevingen. Het zaaglint van 34 × 1,1 mm zorgt voor nauwkeurig zagen van grote materiaaldoorsneden. Het zaaglint is leverbaar in verschillende uitvoeringen en is geschikt voor een breed scala aan materialen, waaronder roestvast staal en gereedschapsstaal.

Touchscreen-bediening

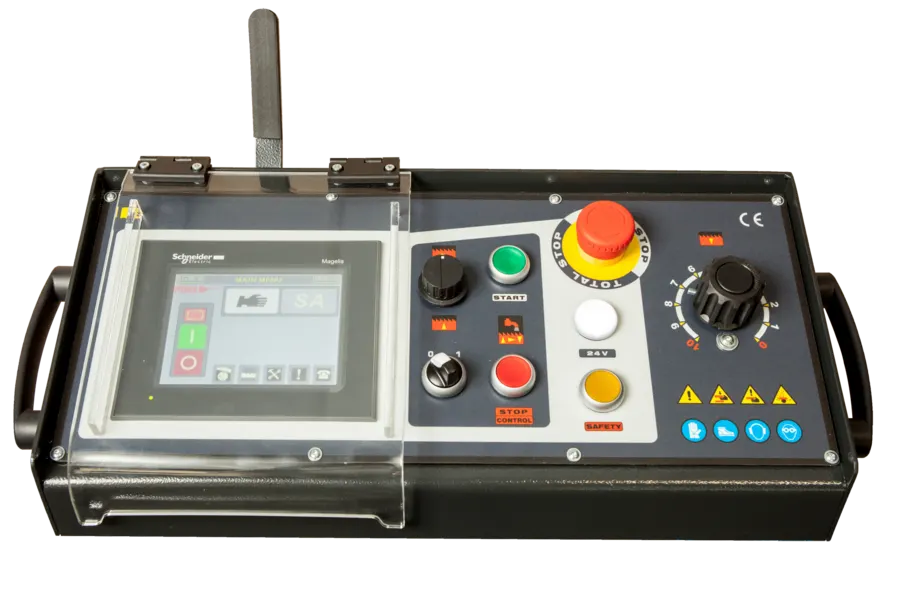

De ARG 380 plus S.A.F. is voorzien van een intuïtieve bediening via een touchscreen, geïntegreerd in een ergonomisch draaibaar centraal bedieningspaneel.

Het display geeft onder andere de benodigde hefhoogte van de zaagarm weer, afhankelijk van de doorsnede van het te zagen materiaal.

Daarnaast biedt het touchscreen inzicht in:

• het aantal gezaagde werkstukken binnen de huidige instellingen;
• machine- en systeemdiagnose;
• PLC-ingangen en -uitgangen;
• de foutgeschiedenis;
• actuele zaagbandsnelheid;
• belasting van de hoofdmotor;
• eventuele foutmeldingen tijdens het zagen;
• de ingestelde zaaghoek.

Voor de machine zijn diverse speciale accessoires beschikbaar, waaronder aanvullende mogelijkheden voor de digitale weergave en bewaking van de zaaghoek.

Volledig hydraulische zaagcyclus

Met één druk op de knop wordt de volledige zaagcyclus automatisch uitgevoerd:

• hydraulisch klemmen van het werkstuk;
• starten van het zaaglint en koelsysteem;
• hydraulisch gecontroleerde voeding van de zaagarm;
• zagen van het werkstuk;
• stoppen van zaaglint en koeling;
• terugbrengen van de zaagarm naar de vooraf ingestelde positie;
• automatisch openen van de machineklem.

De hydraulisch geregelde voeding van het zaaglint zorgt voor een efficiënte en constante zaagdruk. Dit verhoogt de zaagefficiëntie aanzienlijk, vooral bij grotere series en bij het zagen van volle en hoogwaardige materialen.

Handbediende modus

Naast de automatische zaagcyclus kan de machine in handbediende modus worden gebruikt. Hierbij kunnen alle functies afzonderlijk worden bediend.

De krachtige industriële hydraulische unit maakt het mogelijk om de gewenste contactdruk van de machineklem in te stellen. Hierdoor kan de machine optimaal worden aangepast aan het te zagen werkstuk.

Traploos instelbare zaagbandsnelheid

De zaagbandsnelheid kan met behulp van een frequentieregelaar traploos worden ingesteld van 15 tot 90 m/min.

Door de zaagbandsnelheid af te stemmen op het materiaal kan een optimale zaagefficiëntie worden bereikt. Dit draagt bij aan een hoge zaagprecisie en een langere levensduur van het zaaglint.

Extreem stabiele zaagarmconstructie

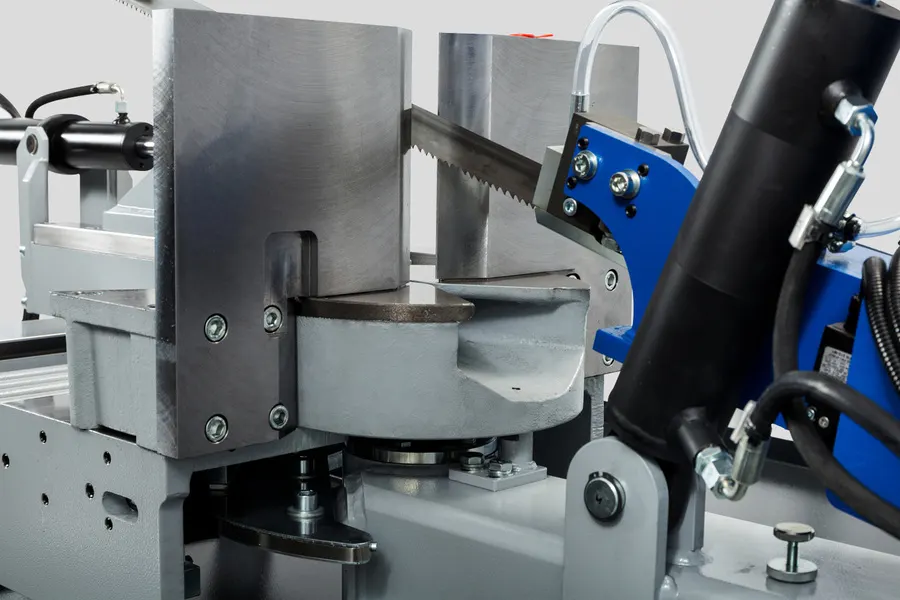

Om een maximale stijfheid en zaagprecisie te bereiken, is de zaagarm aan beide zijden bevestigd aan een zeer robuuste draaitafelconstructie.

De zaagarm is opgenomen in massieve behuizingen met voorgespannen kegellagers. De gehele constructie is eveneens op kegellagers gemonteerd, waardoor de zaagarm tijdens het verstekzagen soepel en nauwkeurig kan draaien.

Deze constructie zorgt voor een zeer hoge stabiliteit en een nauwkeurige positionering van de zaagarm, ook bij het zagen van zware werkstukken en grote materiaaldoorsneden.

Dubbelzijdig verstekzagen

De zaaghoek kan worden ingesteld van 60° naar rechts tot 60° naar links.

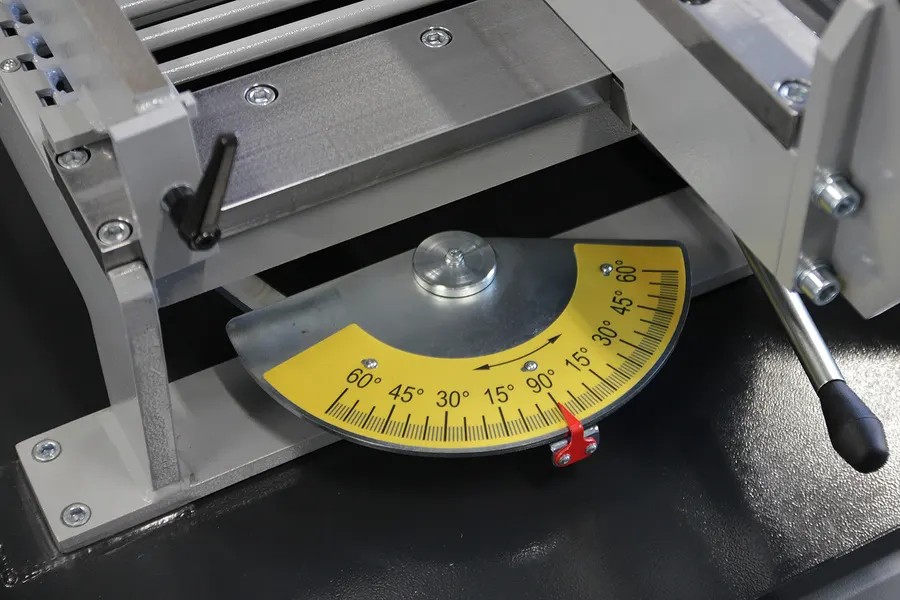

De gewenste zaaghoek kan eenvoudig worden ingesteld en vergrendeld met behulp van de hoekschaal. Als optie kan de ingestelde zaaghoek digitaal op het touchscreen worden weergegeven.

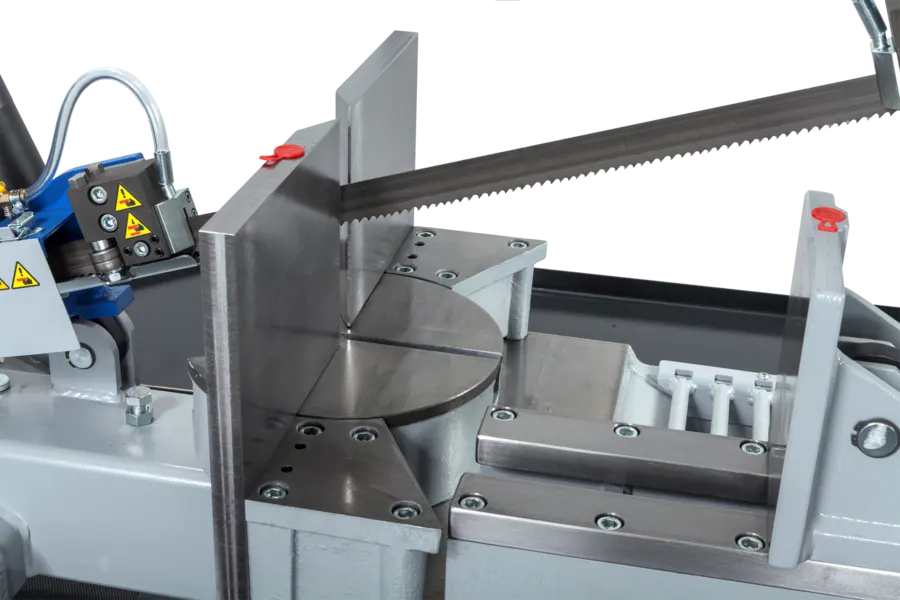

Een belangrijk voordeel van de constructie is dat de draaitafel met het zaaglint meedraait. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem.

Machineklem

De massieve machineklem is volledig omhoog beweegbaar en zorgt voor een snelle, eenvoudige en betrouwbare opspanning van het werkstuk.

De combinatie van de robuuste machineklem en het grote verstekbereik maakt de ARG 380 plus S.A.F. geschikt voor uiteenlopende zaagtoepassingen.

Zaaglint en geleiding

De grote loopwielen en de nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

De loopwielen, het zaaglintspansysteem en alle roterende onderdelen zijn extra zwaar uitgevoerd. Hierdoor wordt een lange levensduur en betrouwbare werking van de machine gewaarborgd.

De aandrijving van het zaaglint bestaat uit een industriële elektromotor met wormwielkast. Deze onderhoudsvrije aandrijving werkt zeer stil.

Koelsysteem

De machine is uitgerust met een compleet koelsysteem met een krachtige pomp. De koelvloeistofdoorstroming kan bij beide zaaglintgeleidingen afzonderlijk worden geregeld.

Daarnaast beschikt de machine over een extra instelbare koelvloeistofuitlaat.

De koelvloeistoftank met pomp is geïntegreerd in de machinebasis.

Automatische zaaglintbewaking

De machine controleert of het zaaglint correct is gespannen. Bij een breuk van het zaaglint wordt de machine automatisch uitgeschakeld.

Spaanafvoer

De ergonomisch vormgegeven machinebasis is standaard voorzien van een uitneembare spanenbak. Als alternatief kan de machine worden uitgerust met een spanentransporteur voor een efficiënte afvoer van de spanen.

Bedieningsgemak

De elektrische en hydraulische bedieningselementen zijn ergonomisch geplaatst op het draaibare bedieningspaneel.

Het touchscreen, de PLC en de frequentieregelaar zijn van Schneider Electric.

Belangrijkste eigenschappen

• Hydraulisch halfautomatische industriële metaalbandszaag
• Zaaglint 34 × 1,1 mm
• Geschikt voor grote materiaaldoorsneden en volle materialen
• Zeer groot verstekbereik van 60° links tot 60° rechts
• Meedraaiende draaitafel met het zaaglint
• Voorkomt dat het zaaglint in het oplegvlak van de machineklem zaagt
• Volledig hydraulische zaagcyclus
• Volledig omhoog beweegbare machineklem
• Instelbare contactdruk van de machineklem
• Zaagbandsnelheid traploos instelbaar van 15–90 m/min
• Intuïtieve touchscreen-bediening
• Ergonomisch draaibaar centraal bedieningspaneel
• Weergave van benodigde hefhoogte van de zaagarm
• Weergave van zaaghoek, zaagbandsnelheid en hoofdmotorbelasting
• Machine- en PLC-diagnose met foutgeschiedenis
• Robuuste zaagarmconstructie met voorgespannen kegellagers
• Kegellagers voor soepele en nauwkeurige rotatie bij verstekzagen
• Grote loopwielen voor nauwkeurig en stabiel zagen
• Nauwkeurige drie-zijdige hardmetalen zaaglintgeleiding
• Extra zwaar uitgevoerde lagers en roterende onderdelen
• Onderhoudsvrije en stille aandrijving met wormwielkast
• Compleet koelsysteem met krachtige pomp
• Onafhankelijke regeling van de koelvloeistofdoorstroming per zaaglintgeleiding
• Extra instelbare koelvloeistofuitlaat
• Automatische controle van zaaglintspanning en zaaglintbreuk
• Uitneembare spanenbak of optionele spanentransporteur
• Elektrische en hydraulische bediening op draaibaar bedieningspaneel
• Touchscreen, PLC en frequentieregelaar van Schneider Electric

De Pilous ARG 380 plus S.A.F. is een zware industriële metaalbandzaag voor bedrijven die grote en volle materialen nauwkeurig willen zagen. De combinatie van de massieve zaagarm, hydraulische voeding, 34 × 1,1 mm zaaglint en het uitzonderlijk grote verstekbereik van 60° links tot 60° rechts maakt deze machine zeer veelzijdig voor veeleisende productieomgevingen.

90°	-45°	+45°	+/- 60°
	380	380	380	270
	340	340	340	255
	510 x 340	350 x 340	350 x 340	235 x 340
