ARG 300 PLUS H.F.

ARG 300 PLUS H.F.

Metaalbandzaag – hydraulische zwaartekrachtvoeding

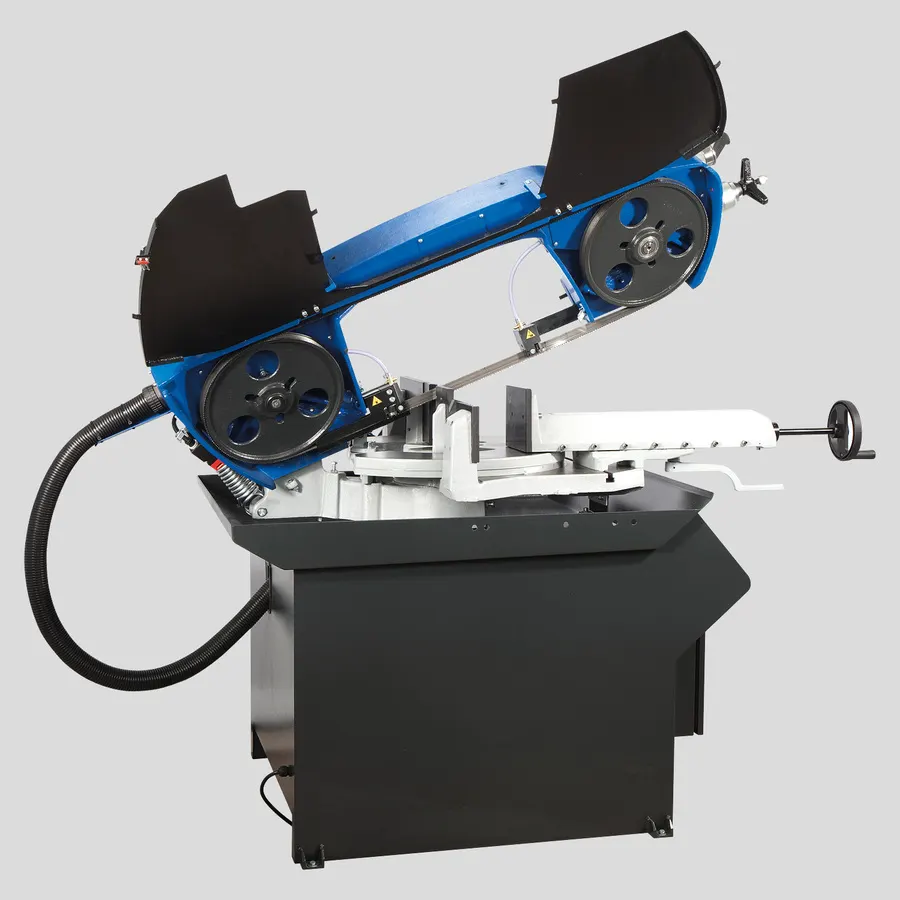

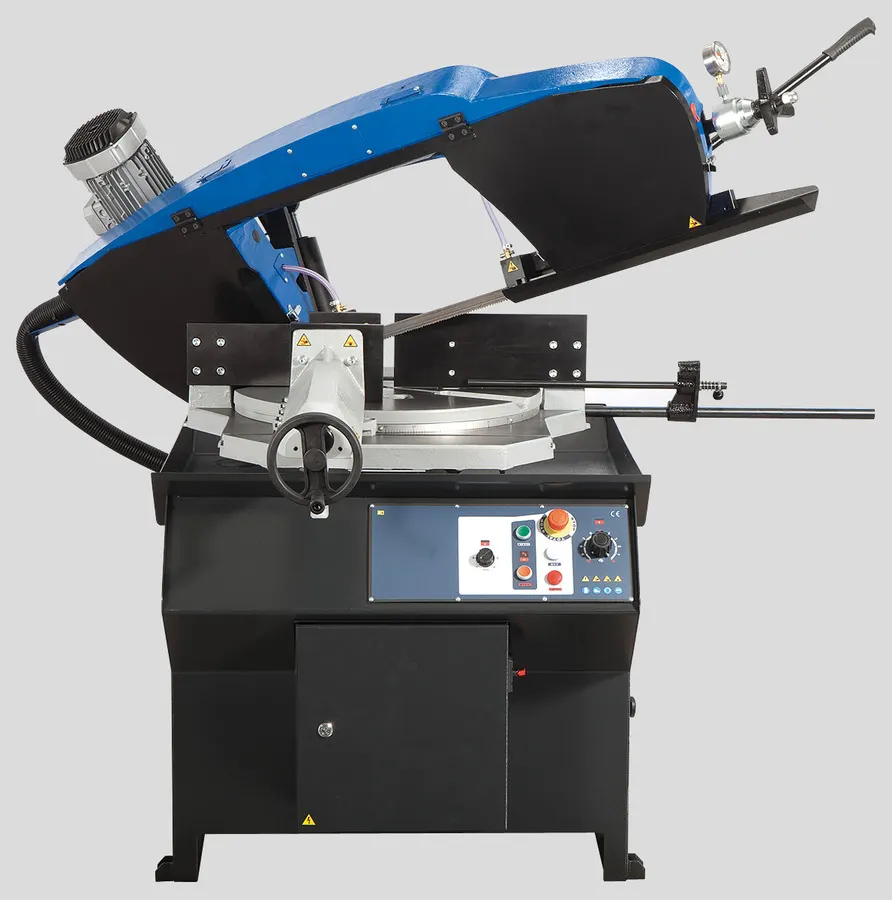

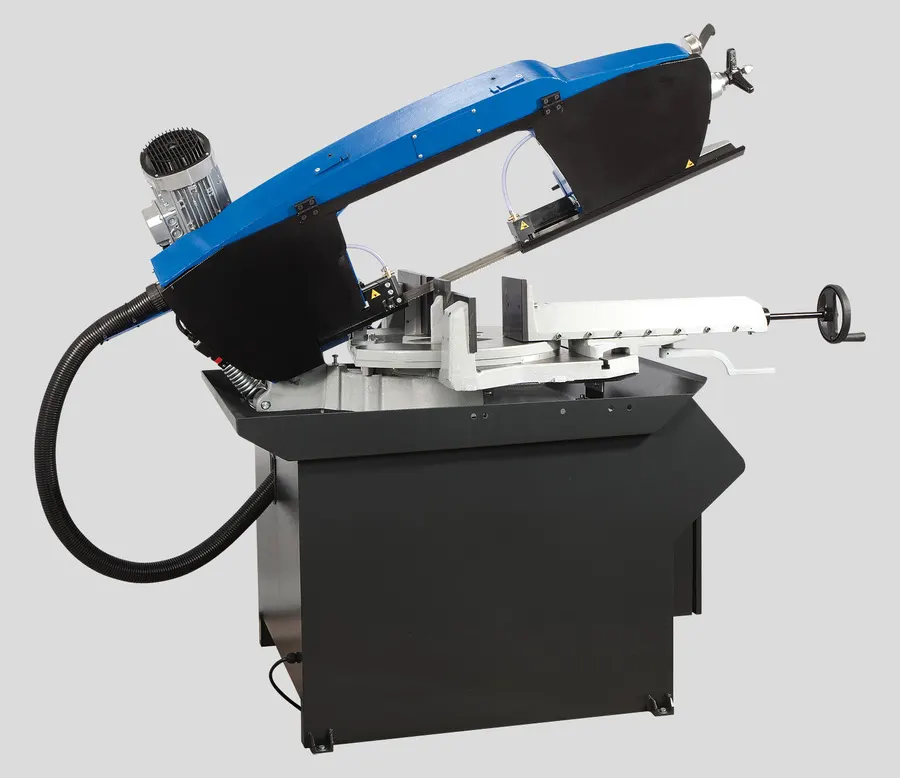

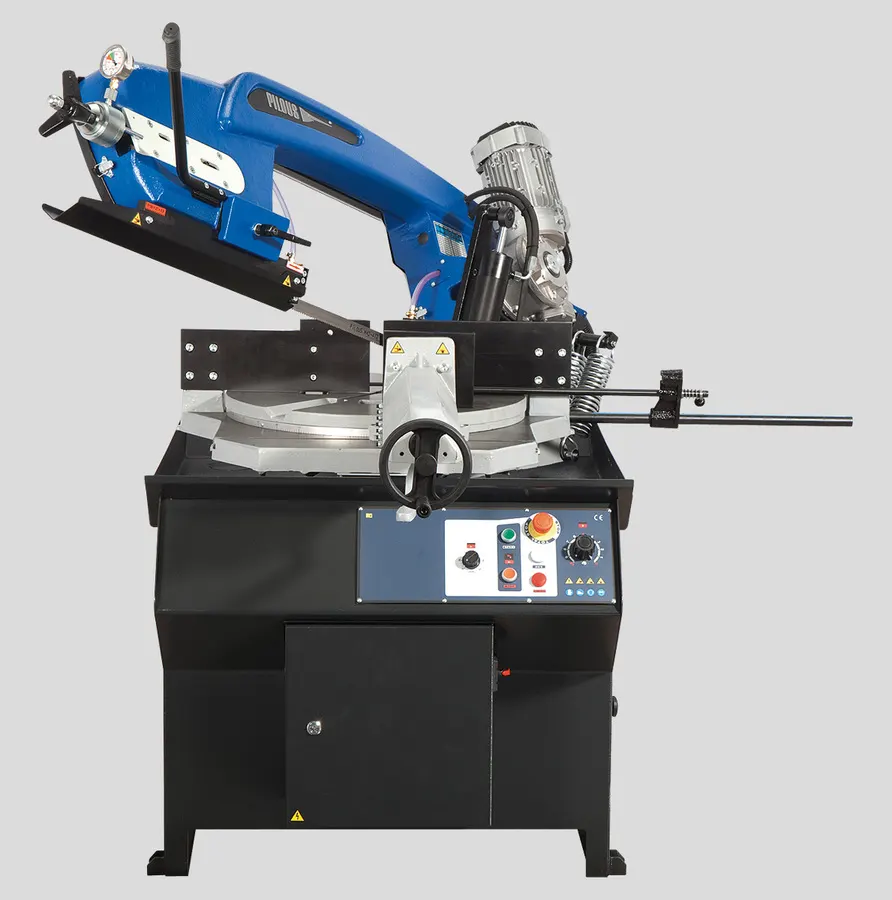

De Pilous ARG 300 PLUS H.F. is een vernieuwde uitvoering van de legendarische ARG 300-serie, die al meer dan 20 jaar wordt geproduceerd. De machine is voorzien van een volledig nieuw ontworpen zaagarm en combineert een uitzonderlijk robuuste constructie met hoge zaagprecisie en een lange levensduur.

Geavanceerde zaagarm

De nieuwste generatie gietijzeren zaagarm heeft een gesloten constructie die over de volledige lengte op alle dragende punten hol is uitgevoerd. Dit zorgt voor een zeer hoge stijfheid van het gehele systeem, maximale zaagprecisie en een lange levensduur van het zaaglint.

Alle elektrische bekabeling en koelvloeistofleidingen zijn in de holle delen van de zaagarm weggewerkt. Hierdoor zijn deze optimaal beschermd tegen beschadiging.

Het nieuwe armconcept maakt bovendien het vervangen van het zaaglint en het reinigen van de binnenzijde van de zaagarm aanzienlijk eenvoudiger. Door de scharnierende achterkap te openen, blijft deze automatisch in de bovenste positie staan.

Naast het nieuwe ontwerp van de zaagarm zijn diverse technische verbeteringen doorgevoerd die het bedieningscomfort, de kwaliteit en de duurzaamheid van de machine verder verhogen.

Hydraulische zwaartekrachtvoeding

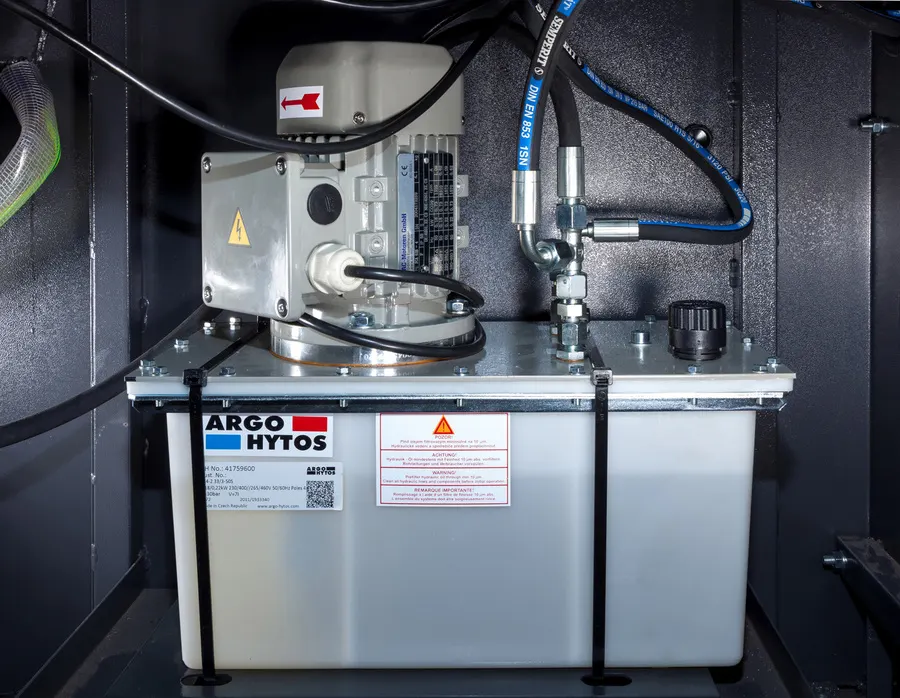

De ARG 300 PLUS H.F. is uitgerust met een eenvoudige hydraulische installatie die de zaagarm na het voltooien van de zaagsnede automatisch omhoog brengt. In tegenstelling tot handmatig optillen maakt dit het werken met de machine aanzienlijk eenvoudiger, vooral bij het zagen van grotere series.

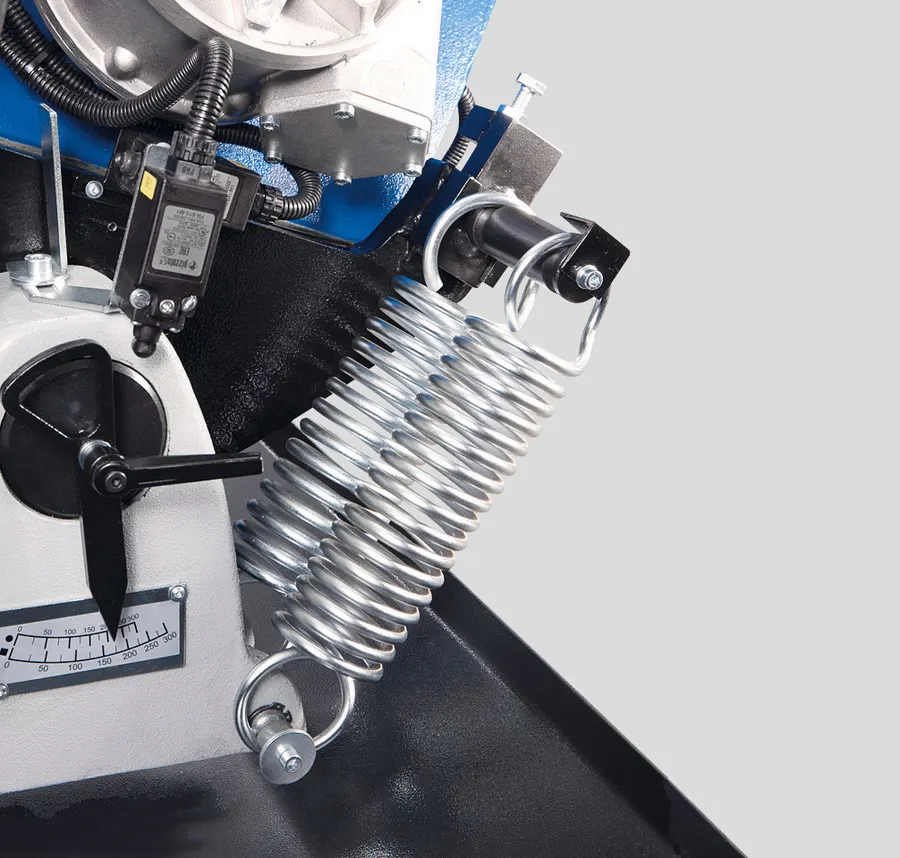

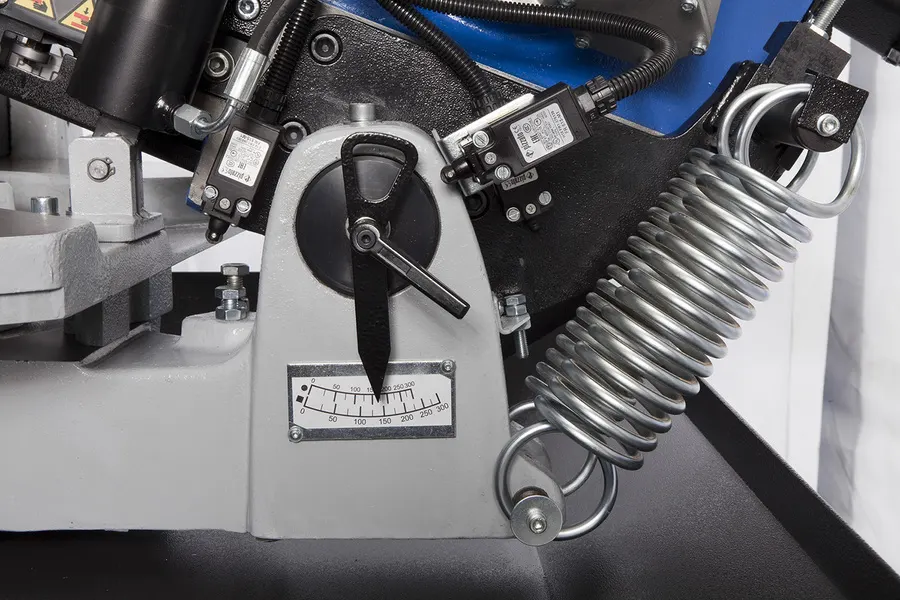

De hoogte waarnaar de zaagarm na iedere zaagsnede omhoog komt, kan worden ingesteld op basis van de afmetingen van het te zagen materiaal.

De voeding van het zaaglint in het werkstuk vindt plaats door het eigen gewicht van de zaagarm. De daalsnelheid kan traploos worden geregeld met de oliedemper met regelbare smoorklep.

Na het voltooien van de zaagsnede wordt de aandrijving van het zaaglint automatisch uitgeschakeld en gaat de zaagarm terug naar de vooraf ingestelde positie.

Traploos instelbare zaagbandsnelheid

De maximale zaagprestaties worden bereikt dankzij de frequentieregelaar, waarmee de zaagbandsnelheid optimaal kan worden afgestemd op het te zagen materiaal.

De zaagbandsnelheid kan traploos worden ingesteld van:

15–90 m/min

Dit draagt bij aan een hogere zaagsnelheid, een betere zaagprecisie en een langere levensduur van het zaaglint.

De machine maakt gebruik van een industrieel zaaglint van 27 × 0,9 mm. Dit is in verschillende uitvoeringen verkrijgbaar en geschikt voor het zagen van uiteenlopende materialen, waaronder roestvast staal en gereedschapsstaal.

Flexibele zaaghoek

De machineklem maakt een traploze instelling van de zaaghoek aan beide zijden mogelijk:

• 60° naar rechts
• 45° naar links

De gewenste zaaghoek kan eenvoudig worden ingesteld op de hoekschaal. De machine beschikt over vaste aanslagen bij 45°, 60° en 90°.

Meedraaiende draaitafel

De draaitafel draait tijdens het instellen van de zaaghoek mee met het zaaglint. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem tijdens het maken van verstekzaagsneden.

De grote machinevoet en het massieve draaimechanisme van de zaagarm, in combinatie met de grote oplegvlakken, zorgen voor een uitzonderlijke stabiliteit. Ook bij het zagen van zware werkstukken blijft de machine stabiel.

Robuuste constructie

De ARG 300 PLUS H.F. is een uitzonderlijk robuuste universele metaalbandzaag en is geschikt voor uiteenlopende toepassingen, van continue productieomgevingen tot metaalbewerkings- en onderhoudswerkplaatsen.

Het zeer robuuste machineframe bestaat uit gietstukken van grijs gietijzer, die trillingen effectief absorberen.

De moderne constructie van de zaagarm zorgt voor grote zaagbereiken bij zowel rechte als verstekzaagsneden.

De massieve snelspanklem maakt het mogelijk om werkstukken snel, eenvoudig en betrouwbaar vast te zetten.

Zaaglintgeleiding en aandrijving

De grote loopwielen in combinatie met de nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal zorgen voor een lange levensduur van het zaaglint en een hoge zaagprecisie.

De extra zwaar uitgevoerde lagers van de loopwielen, het spansysteem en alle roterende onderdelen dragen bij aan een lange levensduur van de machine.

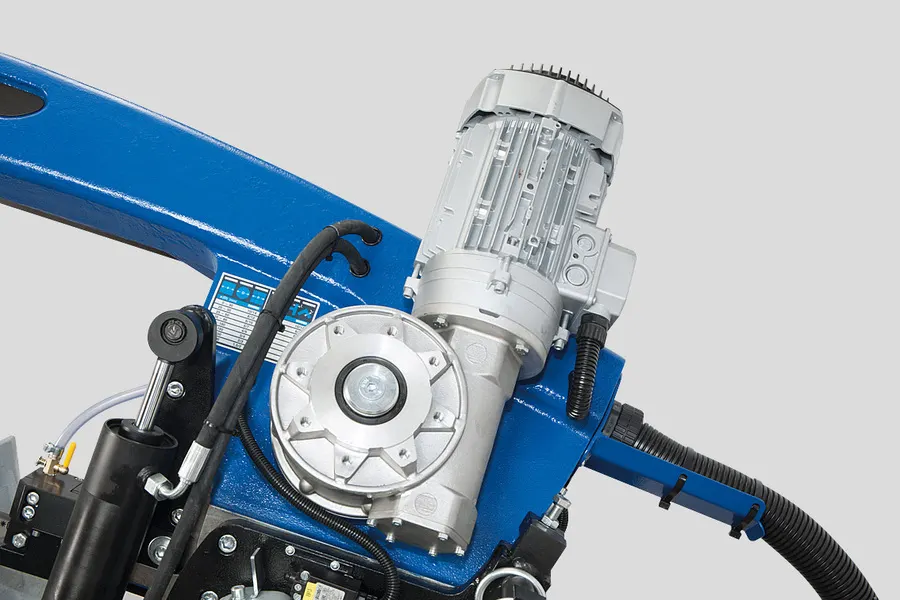

De aandrijving van het zaaglint is stil en onderhoudsarm en wordt verzorgd door een industriële elektromotor met wormwieloverbrenging.

Koelsysteem

De machine is voorzien van een compleet koelsysteem met een krachtige pomp. De koelvloeistofstroom kan bij beide zaaglintgeleidingskoppen afzonderlijk worden geregeld.

De koelvloeistoftank met pomp is geïntegreerd in de machinevoet.

Automatische zaaglintbewaking

De ARG 300 PLUS H.F. controleert de juiste spanning van het zaaglint en detecteert een eventueel gebroken zaaglint. Wanneer het zaaglint breekt, wordt de machine automatisch uitgeschakeld.

De elektrische en hydraulische bedieningselementen zijn ergonomisch op de machinevoet geplaatst, waardoor de machine eenvoudig en overzichtelijk te bedienen is.

Werkstukaanslag

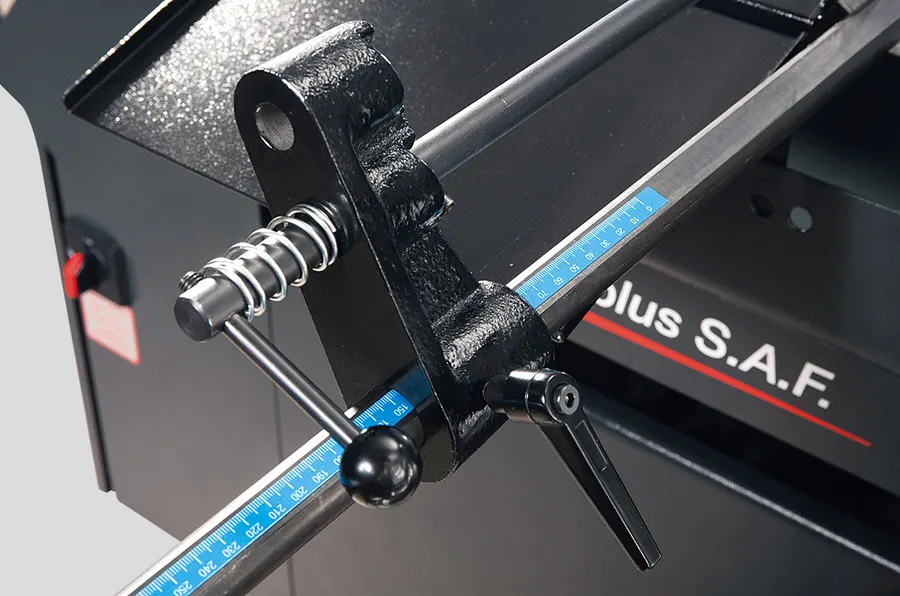

De machine is uitgerust met een scharnierende werkstukaanslag met een schaalverdeling van 500 mm.

Dankzij het scharnierende systeem wordt voorkomen dat het werkstuk tijdens het zagen kan vastlopen of klemmen.

Belangrijkste eigenschappen

• Uitzonderlijk robuuste universele metaalbandszaag
• Hydraulische automatische terugloop van de zaagarm
• Zwaartekrachtvoeding met traploos instelbare daalsnelheid
• Zaagbandsnelheid traploos instelbaar van 15–90 m/min
• Frequentieregelaar voor optimale aanpassing aan het te zagen materiaal
• Zaaglint: 27 × 0,9 mm
• Zaaghoek traploos instelbaar van 60° rechts tot 45° links
• Vaste aanslagen bij 45°, 60° en 90°
• Meedraaiende draaitafel met het zaaglint
• Grote machinevoet en massief draaimechanisme voor optimale stabiliteit
• Robuust frame van grijs gietijzer
• Grote loopwielen
• Nauwkeurige drie-zijdige hardmetalen zaaglintgeleiding
• Massieve snelspanklem
• Automatische bewaking van zaaglintspanning en zaaglintbreuk
• Automatische uitschakeling bij zaaglintbreuk
• Compleet koelsysteem met krachtige pomp
• Onafhankelijke regeling van de koelvloeistofstroom bij beide geleidingskoppen
• Scharnierende werkstukaanslag met 500 mm schaal
• Industriële elektromotor met wormwieloverbrenging
• Ergonomisch geplaatste elektrische en hydraulische bediening

De Pilous ARG 300 PLUS H.F. is een zeer robuuste professionele metaalbandzaag voor intensief en langdurig gebruik. De combinatie van hydraulische zwaartekrachtvoeding, een traploos instelbare zaagbandsnelheid van 15–90 m/min, een meedraaiende draaitafel en de zeer stijve zaagarm maakt deze uitvoering bijzonder geschikt voor veeleisende productie- en metaalbewerkingsomgevingen.

90°	-45°	+45°	+60°
	300	220	240	155
	290	195	225	150
	375 x 190	240 x 100	240 x 160	150 x 150
