ARG 300 PLUS E

ARG 300 PLUS E

Metaalbandszaag – zwaartekrachtvoeding

De Pilous ARG 300 PLUS E is een veelzijdige en robuuste bandszaagmachine die geschikt is voor uiteenlopende toepassingen, van continu producerende bedrijven tot metaalbewerkings- en onderhoudswerkplaatsen.

De machine is uitgerust met een industrieel zaaglint van 27 × 0,9 mm. Dit zaaglint is in verschillende uitvoeringen verkrijgbaar en geschikt voor het zagen van een breed scala aan materialen, waaronder roestvast staal en gereedschapsstaal.

Zwaartekrachtvoeding

De zaagarm wordt handmatig omhoog gebracht. Tijdens het zagen wordt de zaagvoeding geregeld door het eigen gewicht van de zaagarm. De voedingssnelheid kan traploos en nauwkeurig worden ingesteld met behulp van de oliedemper met regelbare smoorklep.

Na het voltooien van de zaagsnede wordt de zaagaandrijving automatisch uitgeschakeld. Verstelbare trekveren maken het mogelijk om de benodigde kracht voor het optillen van de zaagarm af te stemmen op het te zagen materiaal.

Flexibele zaaghoek

De machineklem maakt de ARG 300 PLUS E zeer veelzijdig. De zaaghoek kan traploos worden ingesteld van 60° naar rechts tot 45° naar links.

De draaitafel draait mee met het zaaglint. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem. Dit voorkomt beschadiging van het klemoppervlak en draagt bij aan een lange levensduur van de machine.

Voor veelgebruikte zaaghoeken zijn vaste aanslagen voorzien op 45°, 60° en 90°, zodat deze hoeken snel en eenvoudig kunnen worden ingesteld.

Vernieuwde zaagarm

De geavanceerde gietijzeren zaagarm heeft een gesloten constructie die over de volledige lengte, op alle dragende punten, hol is uitgevoerd. Dit zorgt voor een zeer hoge stijfheid van de constructie, een maximale zaagprecisie en een lange levensduur van het zaaglint.

Alle elektrische bedrading en koelvloeistofleidingen zijn weggewerkt in de holle delen van de zaagarm en daardoor goed beschermd tegen beschadiging.

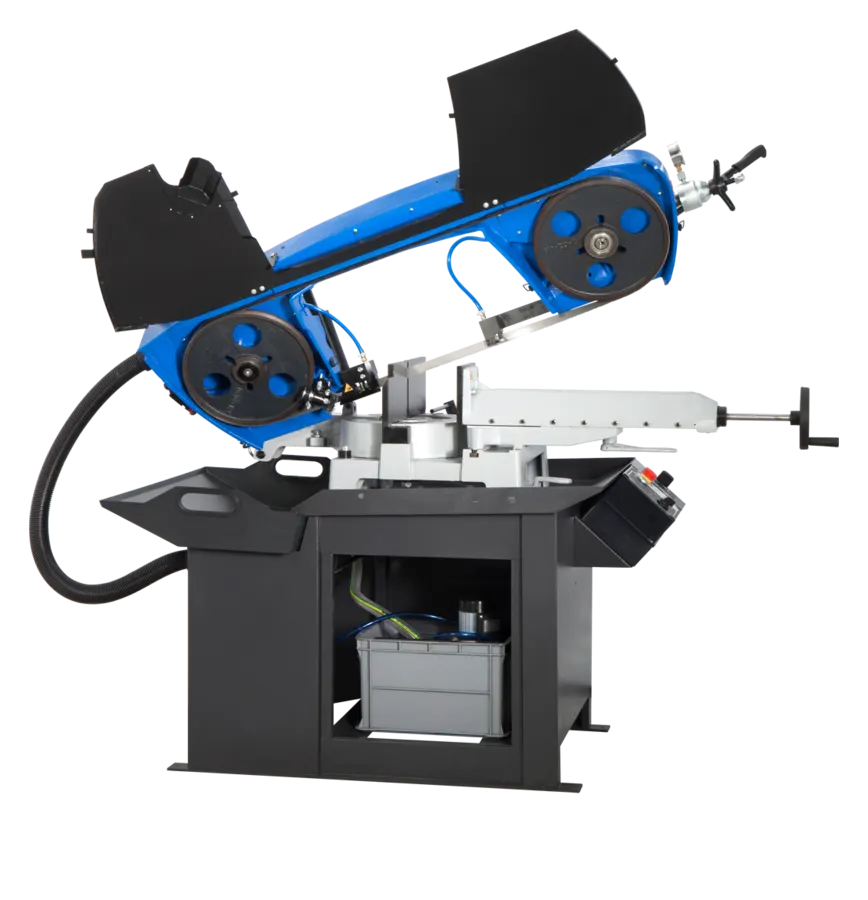

Het nieuwe ontwerp maakt het vervangen van het zaaglint en het reinigen van de binnenzijde van de zaagarm bovendien aanzienlijk eenvoudiger. Door de scharnierende achterafdekking te openen, blijft deze in de bovenste positie vergrendeld.

Naast het nieuwe ontwerp van de zaagarm zijn diverse technische verbeteringen en aanpassingen doorgevoerd die het bedieningscomfort, de kwaliteit en de levensduur van de machine verder verbeteren.

Als optie kan de machine worden uitgerust met een zaaglintreinigingsborstel, die synchroon vanaf het aandrijfwiel wordt aangedreven.

Belangrijkste eigenschappen

• Traploos instelbare zaaghoek van 60° naar rechts tot 45° naar links.
• Vaste aanslagen bij 45°, 60° en 90° voor snel en eenvoudig instellen.
• Robuust machineframe van grijs gietijzer voor een hoge stabiliteit en uitstekende trillingsdemping.
• Moderne zaagarmconstructie voor een groot zaagbereik bij rechte en hoekzaagsneden.
• Robuuste snelspanklem voor het eenvoudig en betrouwbaar opspannen van werkstukken.
• Meedraaiende draaitafel, waardoor het zaaglint niet in het oplegvlak van de machineklem zaagt.
• Grote loopwielen en nauwkeurige zaaglintgeleiding aan drie zijden voor een lange levensduur van het zaaglint en hoge zaagprecisie.
• Extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en alle draaiende onderdelen voor een lange levensduur.

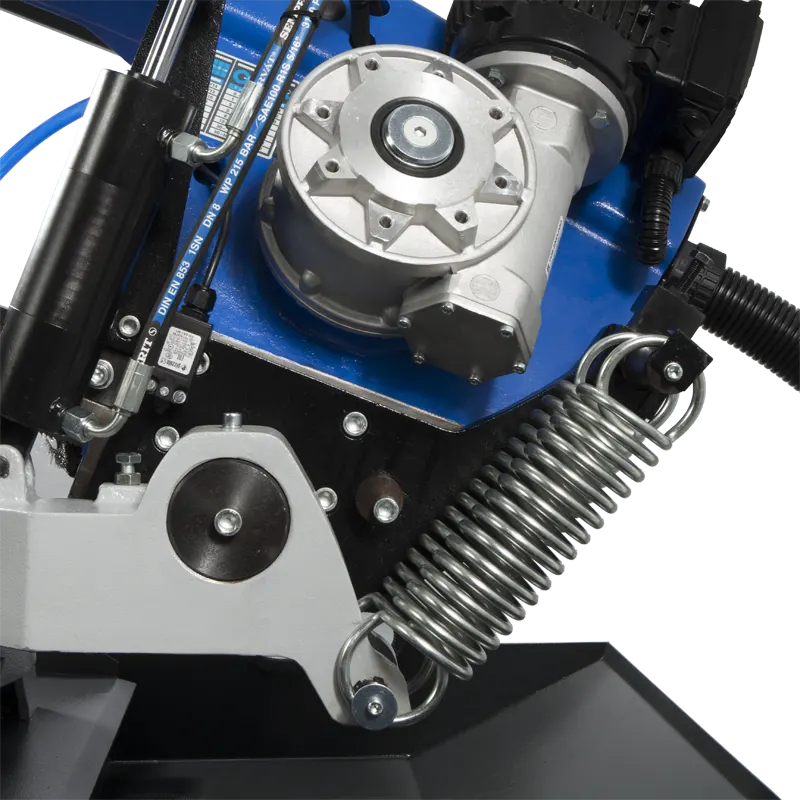

• Geluidsarme en onderhoudsvrije zaaglintaandrijving met een industriële elektromotor en wormwieloverbrenging.
• 400 V driefasenmotor met twee snelheden, voor een zaagbandsnelheid van 40 of 80 m/min.
• Compleet koelsysteem met krachtige pomp en afzonderlijk instelbare koelvloeistofstroom naar beide zaaglintgeleidingen.
• Koelvloeistoftank en pomp geïntegreerd in de machinevoet.
• Ergonomisch geplaatste bedieningselementen voor de elektrische en hydraulische functies.

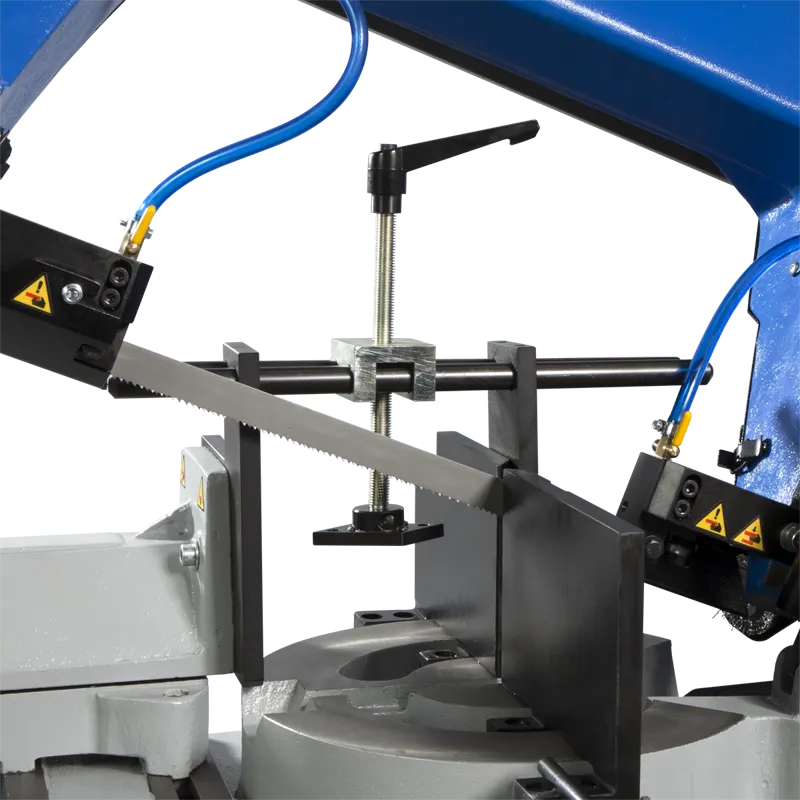

• Verstelbare werkstukaanslag met een schaalverdeling van 250 mm.

Uitvoering ARG 300 PLUS E.

De ARG 300 PLUS E is de uitvoering met frequentieregelaar. Hiermee kan de zaagbandsnelheid traploos worden ingesteld tussen 15 en 90 m/min. Deze uitvoering is voorzien van een 2,2 kW motor en biedt daarmee extra mogelijkheden om de zaagsnelheid optimaal af te stemmen op het te zagen materiaal.

De Pilous ARG 300 PLUS E is een robuuste en veelzijdige bandszaagmachine voor professioneel gebruik. De combinatie van een zeer stijve zaagarm, flexibele zaaghoekinstelling, nauwkeurige zaaglintgeleiding en betrouwbare zwaartekrachtvoeding maakt deze machine geschikt voor uiteenlopende zaagwerkzaamheden in de metaalbewerking.

90°	-45°	+45°	+60°
	300	220	240	155
	290	190	190	150
	360 x 190	240 x 100	240 x 160	150 x 150
