ARG 330 PLUS F

ARG 330 PLUS F

Metaalbandzaag – zwaartekrachtvoeding

De Pilous ARG 330 PLUS F is een robuuste en krachtige metaalbandszaagmachine, ontwikkeld voor veeleisende productieomgevingen. De machine beschikt over een volledig nieuw en uniek ontworpen zaagarm met een zeer hoge constructiestijfheid en maximale zaagprecisie.

De ARG 330 PLUS F is uitgerust met een industrieel zaaglint van 34 × 1,1 mm, dat bijzonder geschikt is voor het nauwkeurig zagen van grote materiaaldoorsneden. Het zaaglint is verkrijgbaar in verschillende uitvoeringen voor uiteenlopende materialen, waaronder roestvast staal en gereedschapsstaal.

Innovatieve zaagarmconstructie

De gietijzeren zaagarm is over de volledige lengte hol uitgevoerd en heeft een gesloten profiel. Deze constructie zorgt voor een optimale stijfheid van het gehele systeem en een hoge nauwkeurigheid tijdens het zagen.

Om een maximale constructiestijfheid en zaagprecisie te bereiken, is de zaagarm aan beide zijden bevestigd aan een stevige draaitafel. De massieve lagerbehuizingen zijn voorzien van voorgespannen kegellagers. Hierdoor blijft de zaagarm ook bij het zagen van zware werkstukken uiterst stabiel.

Alle elektrische bedrading en koelvloeistofleidingen zijn weggewerkt in de holle delen van de zaagarm en daardoor beschermd tegen beschadiging. Het nieuwe armconcept maakt het vervangen van het zaaglint en het reinigen van de binnenzijde van de zaagarm bovendien aanzienlijk eenvoudiger. Door de scharnierende achterafdekking te openen, blijft deze in de bovenste positie vergrendeld.

Zwaartekrachtvoeding

De zaagarm wordt handmatig omhoog gebracht. Tijdens het zagen wordt de zaagvoeding geregeld door het eigen gewicht van de zaagarm. De voedingssnelheid kan traploos worden ingesteld met behulp van de oliedemper met regelbare smoorklep.

Na het voltooien van de zaagsnede wordt de zaagaandrijving automatisch uitgeschakeld. Verstelbare trekveren maken het mogelijk om de benodigde kracht voor het optillen van de zaagarm af te stemmen op het te zagen materiaal.

Traploos instelbare zaagbandsnelheid

De ARG 330 PLUS F is voorzien van een frequentieregelaar, waarmee de zaagbandsnelheid traploos kan worden ingesteld tussen 15 en 90 m/min.

Hierdoor kan de zaagsnelheid optimaal worden afgestemd op het materiaal en de afmetingen van het werkstuk. Dit draagt bij aan een hoge zaagprecisie en een langere levensduur van het zaaglint.

Flexibele zaaghoek

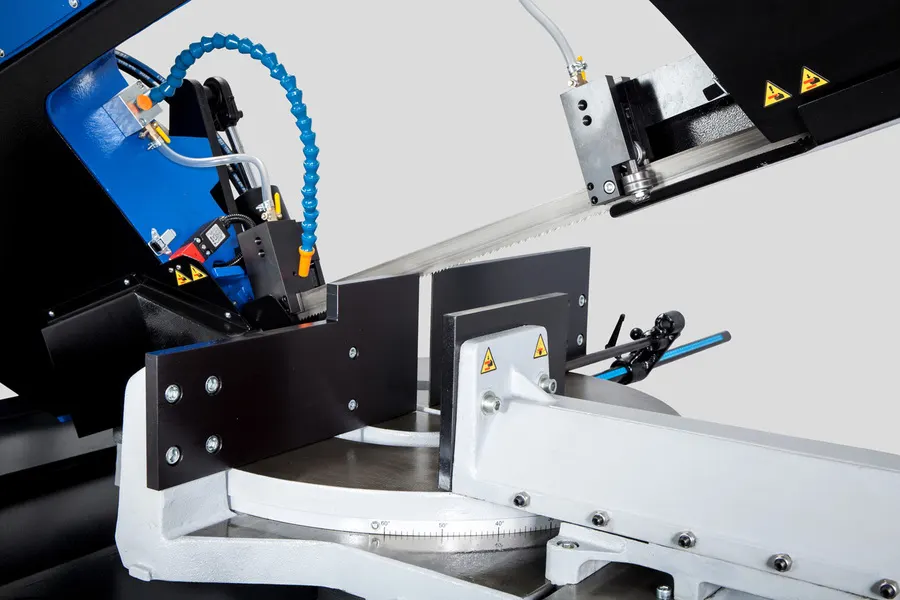

De machineklem maakt een zeer veelzijdige positionering van het werkstuk mogelijk. De zaaghoek kan traploos worden ingesteld van 60° naar rechts tot 45° naar links.

Voor snel en eenvoudig instellen zijn vaste aanslagen voorzien bij 60° rechts en 45° links.

De draaitafel draait mee met het zaaglint. Hierdoor zaagt het zaaglint niet in het oplegvlak van de machineklem. Dit voorkomt beschadiging van het klemoppervlak en draagt bij aan een lange levensduur van de machine.

Dankzij de ergonomisch ontworpen machinevoet kan de ARG 330 PLUS F bovendien worden geplaatst in werkplaatsen waar de beschikbare ruimte beperkt is.

Robuuste constructie

Het machineframe bestaat uit robuuste gietstukken van grijs gietijzer, die trillingen effectief absorberen. Het zware draaimechanisme van de zaagarm is voorzien van grote oplegvlakken en zorgt voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

Belangrijkste eigenschappen

• Traploos instelbare zaaghoek van 60° naar rechts tot 45° naar links.
• Vaste aanslagen bij 60° rechts en 45° links.
• Robuust machineframe van grijs gietijzer voor een hoge stabiliteit en effectieve trillingsdemping.
• Zaagarm aan beide zijden bevestigd aan een massieve draaitafel met voorgespannen kegellagers.
• Moderne zaagarmconstructie voor een groot zaagbereik bij rechte en hoekzaagsneden.
• Robuust draaimechanisme met grote oplegvlakken voor een uitstekende stabiliteit bij zware werkstukken.

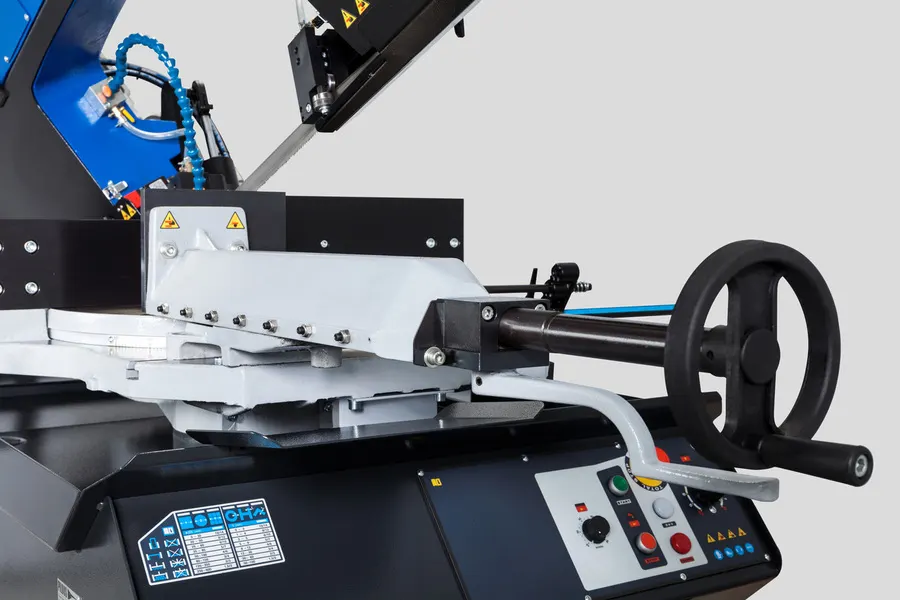

• Robuuste snelspanklem voor het eenvoudig en betrouwbaar opspannen van werkstukken.
• Meedraaiende draaitafel, waardoor het zaaglint niet in het oplegvlak van de machineklem zaagt.
• Industrieel zaaglint van 34 × 1,1 mm, geschikt voor het nauwkeurig zagen van grote materiaaldoorsneden.
• Grote loopwielen en nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal voor een lange levensduur van het zaaglint en hoge zaagprecisie.
• Extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en alle draaiende onderdelen.
• Geluidsarme en onderhoudsvrije zaaglintaandrijving met een industriële elektromotor en wormwieloverbrenging.
• Frequentieregelaar voor een traploos instelbare zaagbandsnelheid van 15–90 m/min.
• Compleet koelsysteem met krachtige pomp en afzonderlijk instelbare koelvloeistofstroom naar beide zaaglintgeleidingen.
• Koelvloeistoftank en pomp geïntegreerd in de machinevoet.
• Bewaking van de juiste zaaglintspanning en detectie van zaaglintbreuk; bij zaaglintbreuk wordt de machine automatisch uitgeschakeld.
• Ergonomisch geplaatste bedieningselementen voor de elektrische en hydraulische functies.
• Scharnierende werkstukaanslag met een schaalverdeling van 500 mm.
• De scharnierende constructie van de aanslag voorkomt dat het werkstuk tijdens het zagen kan vastlopen.

De Pilous ARG 330 PLUS F is ontworpen voor veeleisend en professioneel zaagwerk. De combinatie van het brede 34 × 1,1 mm zaaglint, de zeer stijve zaagarm, de flexibele zaaghoekinstelling en de traploze zaagbandsnelheid van 15 tot 90 m/min maakt deze machine bijzonder geschikt voor zware en nauwkeurige zaagwerkzaamheden.

90°	-45°	+45°	+60°
	330	240	250	165
	320	200	230	150
	400 x 200	250 x 140	250 x 170	150 x 150
