ARG 330 F

ARG 330 F

Metaalbandszaag – zwaartekrachtvoeding

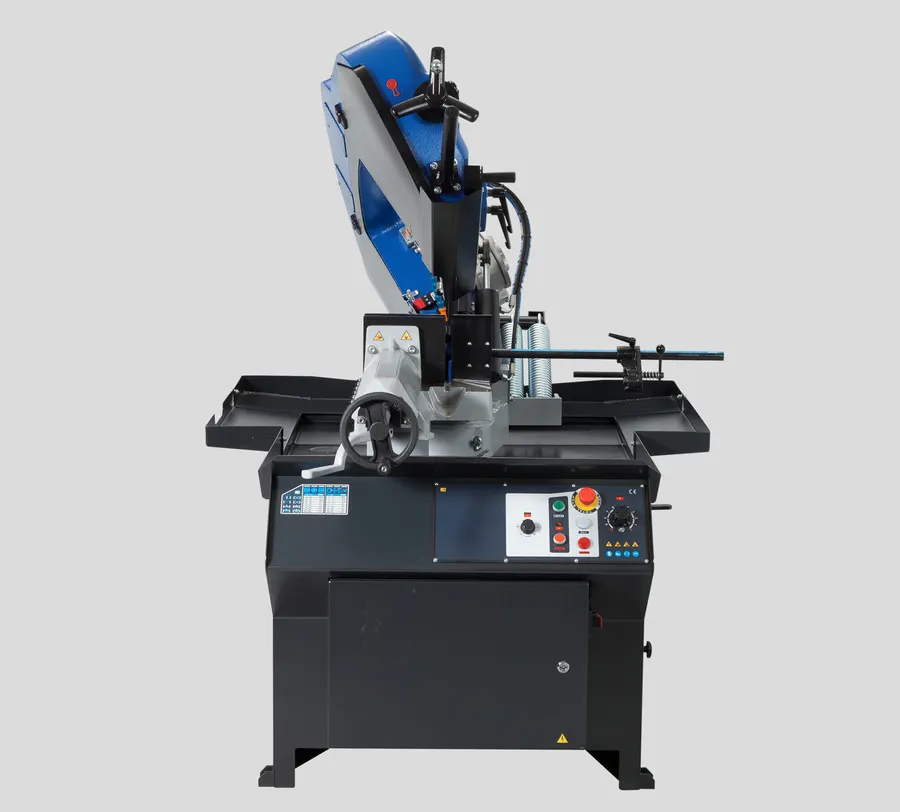

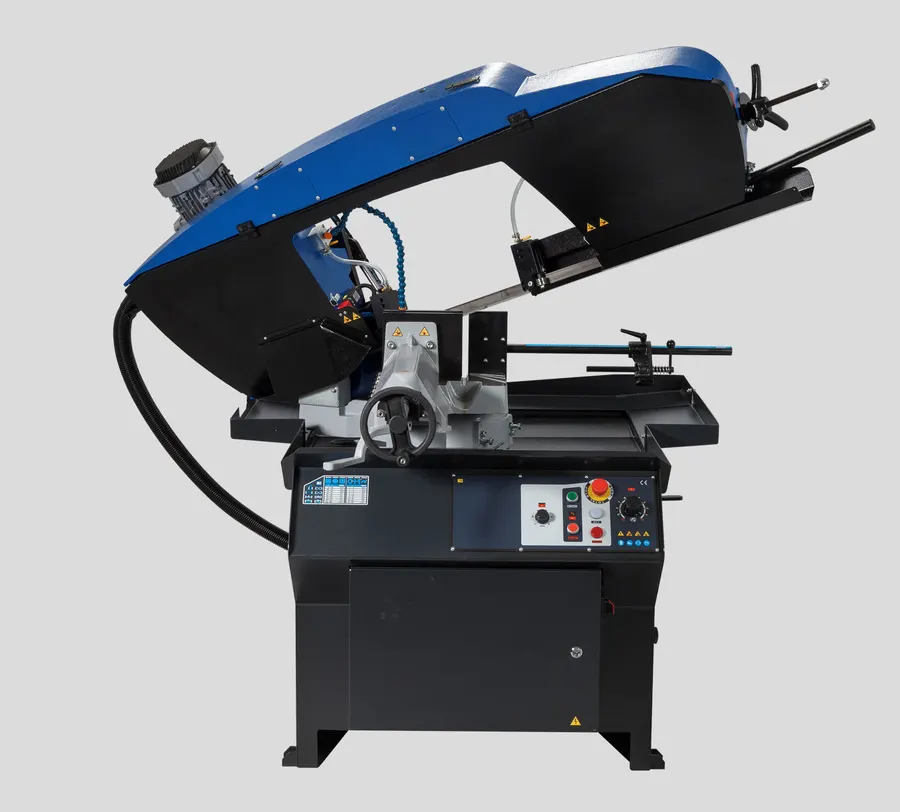

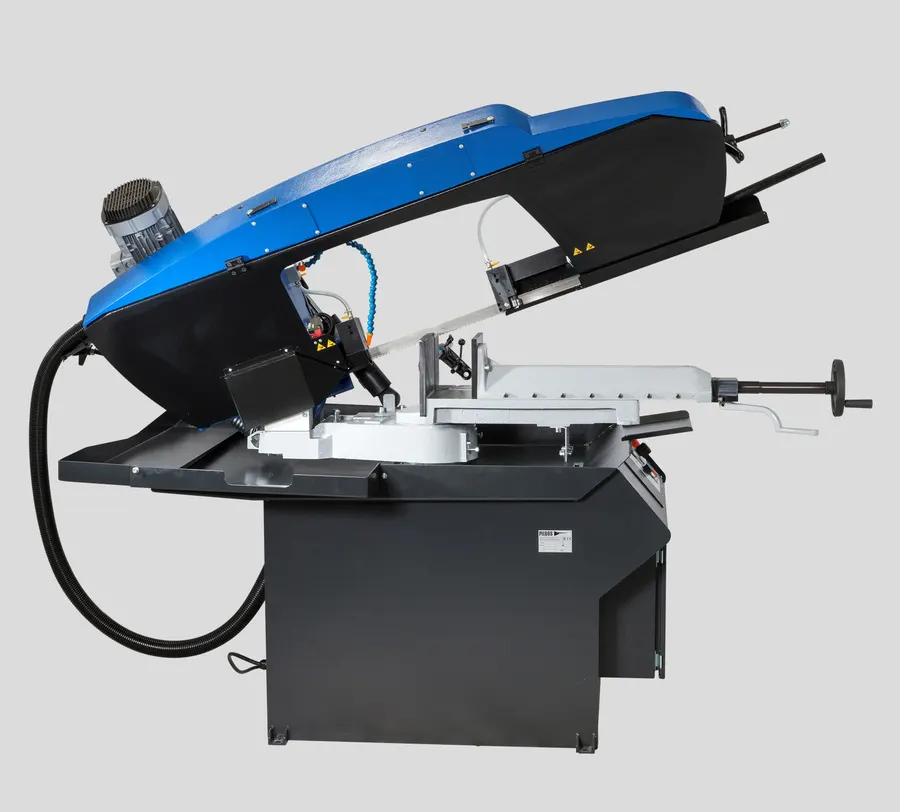

De Pilous ARG 330 F is een robuuste en krachtige metaalbandszaagmachine, ontwikkeld voor veeleisende productieomgevingen en professioneel zaagwerk. De machine beschikt over een revolutionair nieuw ontwerp van de zaagarm, waarbij een hoge constructiestijfheid wordt gecombineerd met maximale zaagprecisie.

De machine is uitgerust met een industrieel zaaglint van 34 × 1,1 mm, dat bijzonder geschikt is voor het nauwkeurig zagen van grote materiaaldoorsneden. Het zaaglint is verkrijgbaar in verschillende uitvoeringen voor uiteenlopende materialen, waaronder roestvast staal en gereedschapsstaal.

Innovatieve zaagarmconstructie

De gietijzeren zaagarm is over de volledige lengte hol uitgevoerd en heeft een gesloten profiel. Deze constructie zorgt voor een optimale stijfheid van het gehele systeem en een hoge nauwkeurigheid tijdens het zagen.

De zaagarm is aan beide zijden bevestigd aan een stevige draaitafel. De massieve lagerbehuizingen zijn voorzien van voorgespannen kegellagers. Dit draagt bij aan een hoge constructiestijfheid en nauwkeurige zaagsneden, ook bij het verwerken van zware werkstukken.

Alle elektrische bedrading en koelvloeistofleidingen zijn weggewerkt in de holle delen van de zaagarm en daardoor beschermd tegen beschadiging. De scharnierende achterafdekking maakt het vervangen van het zaaglint en het reinigen van de binnenzijde van de arm bovendien eenvoudig. Na het openen blijft de afdekking in de bovenste positie vergrendeld.

Zwaartekrachtvoeding en frequentieregeling

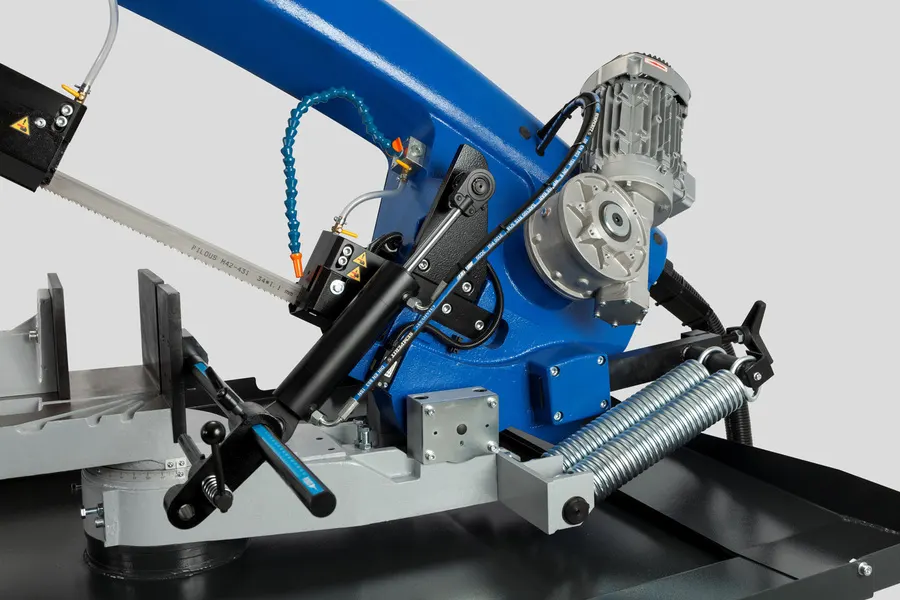

De zaagarm wordt handmatig omhoog gebracht. Tijdens het zagen wordt de zaagvoeding geregeld door het eigen gewicht van de zaagarm. De voedingssnelheid kan traploos worden ingesteld met behulp van de oliedemper met regelbare smoorklep.

Na het voltooien van de zaagsnede wordt de zaagaandrijving automatisch uitgeschakeld. Verstelbare trekveren maken het mogelijk om de benodigde kracht voor het optillen van de zaagarm af te stemmen op het te zagen materiaal.

Met de geïntegreerde frequentieregelaar kan de zaagbandsnelheid traploos worden ingesteld tussen 15 en 90 m/min. Hierdoor kan de snelheid nauwkeurig worden afgestemd op het materiaal en de afmetingen van het werkstuk. Dit draagt bij aan een hoge zaagprecisie en een langere levensduur van het zaaglint.

Robuuste constructie en stabiele zaaghoekinstelling

Het machineframe bestaat uit robuuste gietstukken van grijs gietijzer, die trillingen effectief absorberen. Het zware draaimechanisme van de zaagarm is voorzien van grote oplegvlakken en zorgt voor een uitstekende stabiliteit, ook bij het zagen van zware werkstukken.

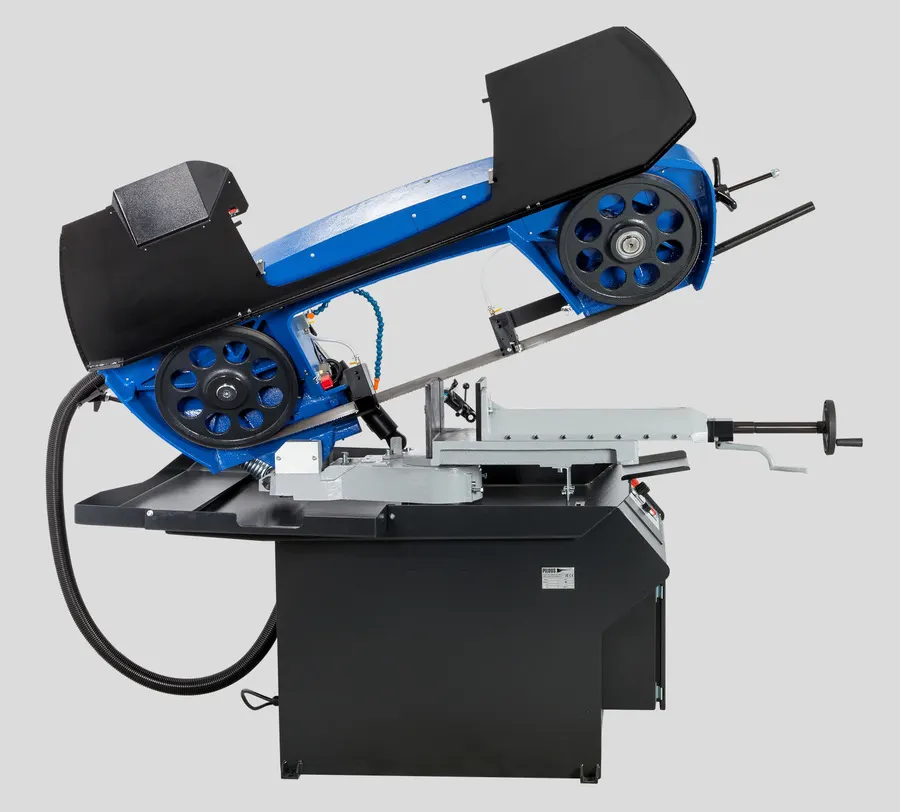

De zaaghoek kan traploos worden ingesteld van 90° tot 60°, terwijl het werkstuk stevig in de machineklem is opgespannen. De gewenste hoek kan eenvoudig worden ingesteld en vergrendeld met behulp van de hoekschaal.

Dankzij de ergonomisch ontworpen machinevoet kan de ARG 330 F bovendien worden geplaatst in werkplaatsen waar de beschikbare ruimte beperkt is.

Belangrijkste eigenschappen

• Traploos instelbare zaaghoek van 90° tot 60°.
• Robuust machineframe van grijs gietijzer voor een hoge stabiliteit en effectieve trillingsdemping.
• Holle, gesloten zaagarmconstructie voor maximale stijfheid en hoge zaagprecisie.
• Tweezijdige bevestiging van de zaagarm aan een massieve draaitafel met voorgespannen kegellagers.
• Groot zaagbereik bij rechte en hoekzaagsneden.

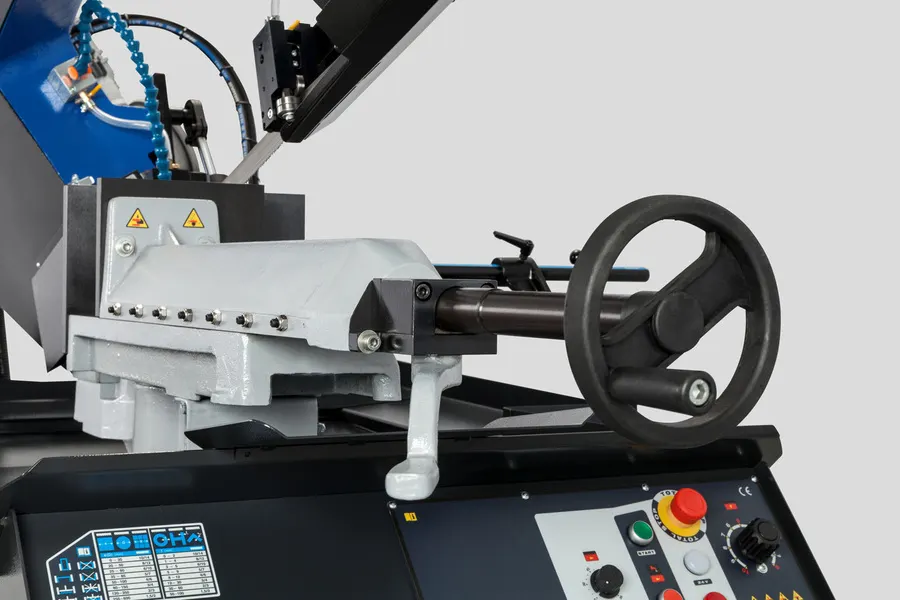

• Robuuste snelspanklem voor het eenvoudig en betrouwbaar opspannen van werkstukken.
• Industrieel zaaglint van 34 × 1,1 mm, geschikt voor grote materiaaldoorsneden.
• Grote loopwielen en nauwkeurige zaaglintgeleiding aan drie zijden met hardmetaal.
• Extra zwaar uitgevoerde lagers van de loopwielen, het zaaglintspansysteem en alle draaiende onderdelen.
• Geluidsarme en onderhoudsvrije zaaglintaandrijving met een industriële elektromotor en wormwieloverbrenging.
• Frequentieregelaar voor een traploos instelbare zaagbandsnelheid van 15–90 m/min.
• Compleet koelsysteem met krachtige pomp en afzonderlijk instelbare koelvloeistofstroom naar beide zaaglintgeleidingen.
• Koelvloeistoftank en pomp geïntegreerd in de machinevoet.
• Bewaking van de juiste zaaglintspanning en detectie van zaaglintbreuk; bij zaaglintbreuk wordt de machine automatisch uitgeschakeld.
• Ergonomisch geplaatste bedieningselementen voor de elektrische en hydraulische functies.
• Scharnierende werkstukaanslag met een schaalverdeling van 500 mm, die voorkomt dat het werkstuk tijdens het zagen vastloopt.

De Pilous ARG 330 F is ontworpen voor bedrijven die hoge eisen stellen aan zaagprecisie, betrouwbaarheid en continuïteit. De combinatie van het brede zaaglint van 34 × 1,1 mm, de stijve zaagarmconstructie en de traploze frequentieregeling maakt deze machine bijzonder geschikt voor veeleisende zaagwerkzaamheden en grote materiaaldoorsneden.

90°	+45°	+60°
	330	250	165
	320	230	150
	400 x 200	250 x 170	150 x 150
